Liquiline CM42
997
FE
998
23
Zicht in het instrument (CPU-module)
"Veldbusaansluitbus"
1.
Schroef de veldbusaansluitbus in de betreffende behuizingswartel.
2.
Kort de busaansluitdraden tot circa 15 cm in.
3.
Sluit de kabeladers aan conform de toekenning. Daarbij moet u de kabelafscherming
(GN/YE) op de kabelmontagerail aansluiten.
997
FE
998
25
Zicht in het instrument (CPU-module)
Endress+Hauser
+
–
+
–
997
FE
998
A0027322
24

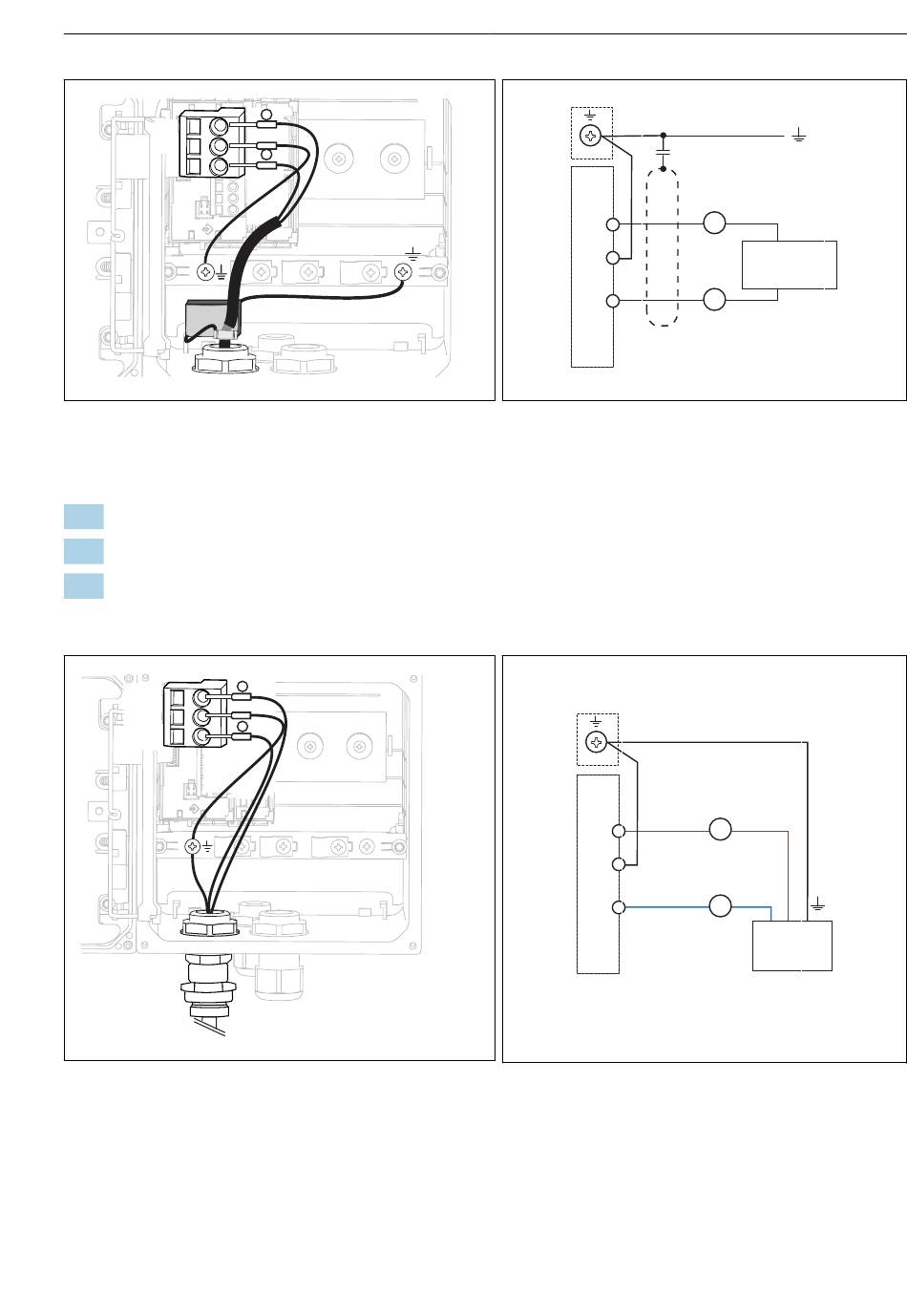

Aansluitschema
997
FE
998
A0046121
26
Aansluitschema
Elektrische aansluiting
c=470 nF
+
Fieldbus
–
BK
BN
+
BU
–
Fieldbus
A0027323
A0027325
23
