Stappen

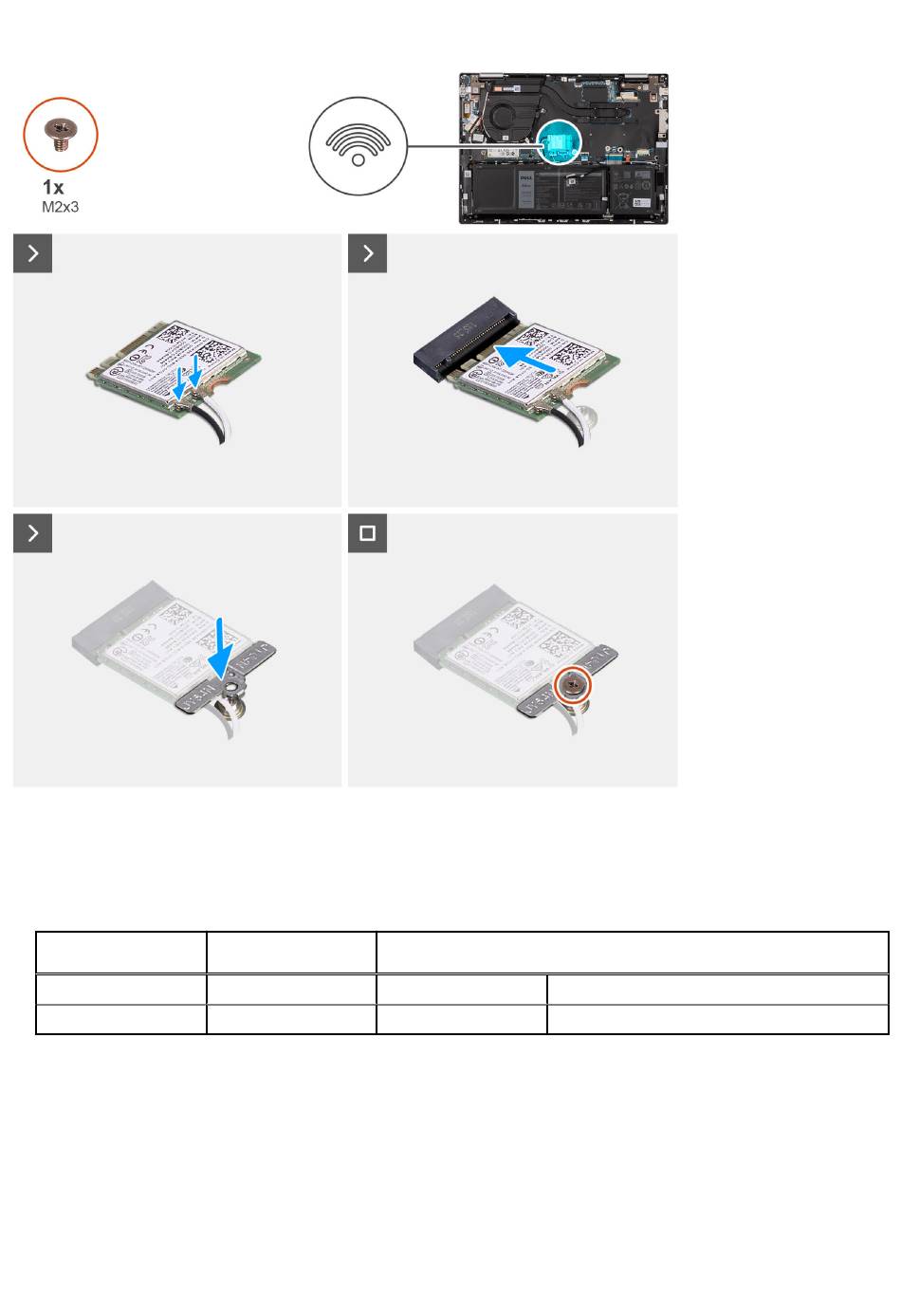

1. Sluit de antennekabels aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de draadloze kaart die door uw computer wordt ondersteund.
Tabel 26. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
Secundair
2. Lijn de uitsparing op de draadloze kaart uit met het lipje op de slot van de M.2 draadloze kaart op de systeemkaart.
3. Schuif de draadloze kaart in de slot van de M.2 draadloze kaart op de systeemkaart.
4. Plaats de beugel van de draadloze kaart op de draadloze kaart en lijn het schroefgat in de beugel van de draadloze kaart uit met het
schroefgat op de draadloze kaart.
5. Plaats de schroef (M2x3) terug waarmee de draadloze kaart en de beugel van de draadloze kaart aan de systeemkaart wordt
bevestigd.
Kleur van de
antennekabel
Wit
Zwart
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
Silkscreen-markering
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
