1. Koppel de ventilatorkabel los van de connector op de systeemkaart.
2. Koppel de luidsprekerkabel los van de connector op de systeemkaart.
3. Til de vergrendeling omhoog en koppel de touchpadkabel los van de systeemkaart.
4. Til de vergrendeling omhoog en koppel de kabel van het toetsenbord los van de systeemkaart.
5. Til de vergrendeling omhoog en koppel de kabel van de toetsenbordverlichting los van de systeemkaart.
6. Til de beugel van de USB Type-C weg van de systeemkaart.
7. Verwijder de twee schroeven (M2x4) waarmee de beugel van de USB Type-C op de systeemkaart wordt bevestigd.
8. Til de Mylar op die de connector van de I/O-kaart op de systeemkaart bedekt.
9. Verwijder de tape waarmee de connectorvergrendeling van de I/O-kaartkabel aan de systeemkaart wordt bevestigd.
10. Til de vergrendeling omhoog en koppel de kabel van de I/O-kaart los van de systeemkaart.
11. Verwijder de twee schroeven (M2x1.8) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
12. Til de systeemkaart weg van de palmsteun- en toetsenbordeenheid.
De systeemkaart plaatsen
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

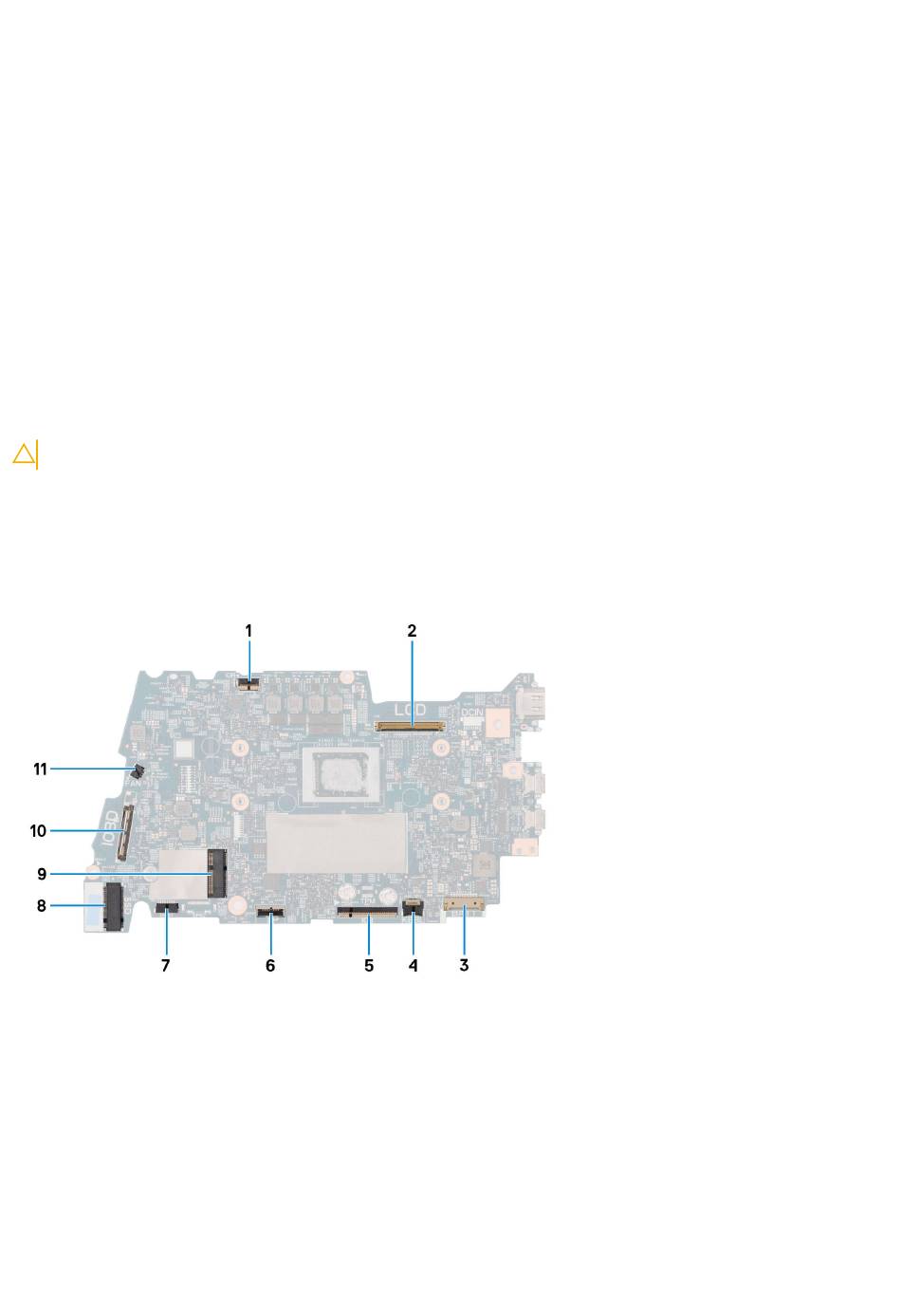

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. Kabelaansluiting touchscreen
2. Connector van de beeldschermkabel
3. Connector van de batterijkabel
4. Connector van de kabel van de toetsenbordverlichting
5. Connector van de toetsenbordkabel
6. Connector van de kabel van het touchpad
7. Connector van de luidsprekerkabel
8. M.2 SSD-connector
9. M.2 draadloze kaartconnector
10. connector van I/O-kaartkabel
11. Kabelconnector van de ventilator
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de plaatsingsprocedure.
70
