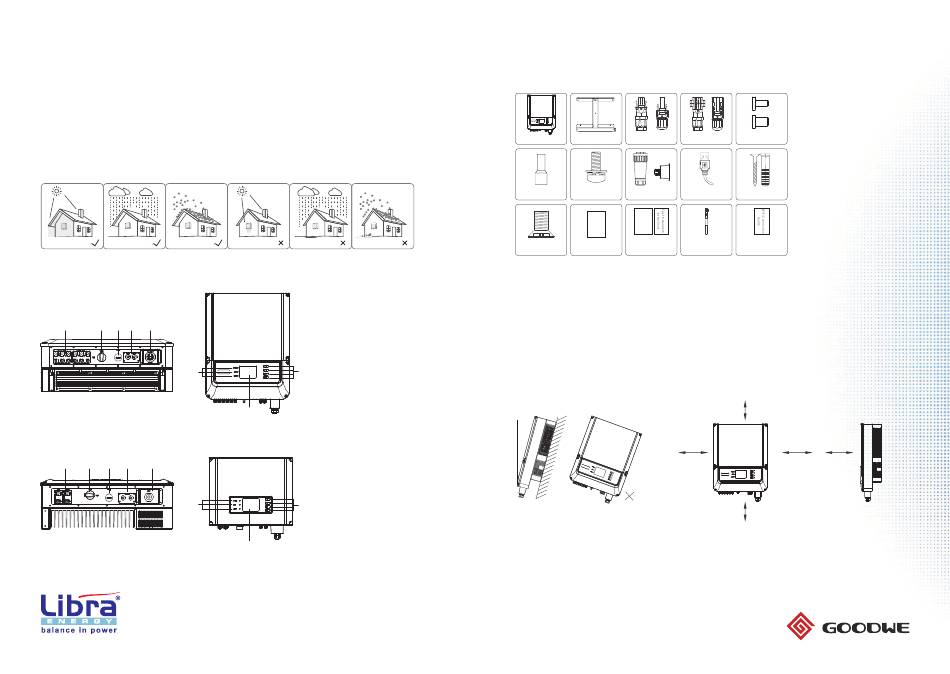

3 Installatie
Montage-instructie
• Voor optimale prestaties moet de omgevingstemperatuur lager zijn dan 45 °C.
• Om het LCD-scherm gemakkelijk te kunnen controleren en om de uitvoering onderhoudsactiviteiten
te vereenvoudigen, dient de omvormer op ooghoogte te worden geïnstalleerd.
• Omvormers mogen NIET worden geïnstalleerd in de buurt van brandbare of explosieve items. In hoge
mate elektromagnetische apparatuur moet uit de buurt worden geplaatst van de installatielocatie.
• Productlabel en waarschuwingssymbool moeten na de installatie duidelijk leesbaar zijn.
• Installeer de omvormer niet in direct zonlicht, regen of sneeuw.
Overzicht omvormer
DT-serie.
①
②
③ ④
⑤
⑦
Smart DT-serie
①
②
③
④
⑤
⑦
Direct Sunlight
Rain Exposure
Snow Lay up
1. PV-ingangsaansluitingen
2. DC-schakelaar
(optioneel)
3. USB-poort
4. RS485-poort of WiFi-
antenne-aansluiting
⑧
5. AC-uitgangsaansluiting
6. LCD-scherm
7. LED-lampjes
8. Knoppen
⑥
1. PV-ingangsaansluitingen
2. DC-schakelaar
(optioneel)
3. USB-poort
4. RS485-poort of WiFi-
antenne-aansluiting
⑧
5. AC-uitgangsaansluiting
6. LCD-scherm
7. LED-lampjes
⑥
8. Knoppen
6
Verpakking
of
Positieve DC
Negatieve DC
1 x omvormer
1 x montagebeugel
connector*
or
5 x schroef
6 x AC aansluiting
1 x AC connector
1 x USB data kabel
AC aansluitdoos
Warranty
User
card
manual
1 x Antenne
5 x schroef met
1 x gebruikers-
1 x garantiekaart
(alleen bij WiFi-model)
platte verzonken kop
handleiding
1 x snelinstallatiegids
Selecteren van de installatiepositie
• De installatiemethode en montagelocatie moeten geschikt zijn voor het gewicht en de
afmetingen van de desbetreffende omvormer.
• Monteer de omvormer op een stevig oppervlak.
• Selecteer een goed geventileerde plaats, afgeschermd tegen directe zonnestraling.
• Installeer verticaal of max. 15° naar achteren gekanteld. Het apparaat kan niet zijdelings
gekanteld worden geïnstalleerd. Het aansluitgedeelte moet omlaag gericht zijn (afb. 1).
• In verband met warmteafvoer en een eenvoudige demontage moet de minimale vrije
ruimte rond de omvormer ten minste de waarden hebben zoals in afbeelding 2.
Max
15°
500 mm
Afbeelding 1
* Positieve DC-connector:
09~12 kW 4 paren;
of
15~25 kW 6 paren;
4~6 kW 2 paren.
Beschermingskap
connector*
DC-connector
* Negatieve DC-connector:
09~12 kW 4 paren;
15~25 kW 6 paren;
4~6 kW 2 paren.
6 x expansiebout
* Beschermingsafdekking
DC-connector:
09~25 kW 2 paren;
4~6 kW geen.
1 x Handleiding
WiFi-aansluiting
(alleen bij WiFi-model)
200 mm
500 mm
300 mm
500 mm
Afbeelding 2
7
