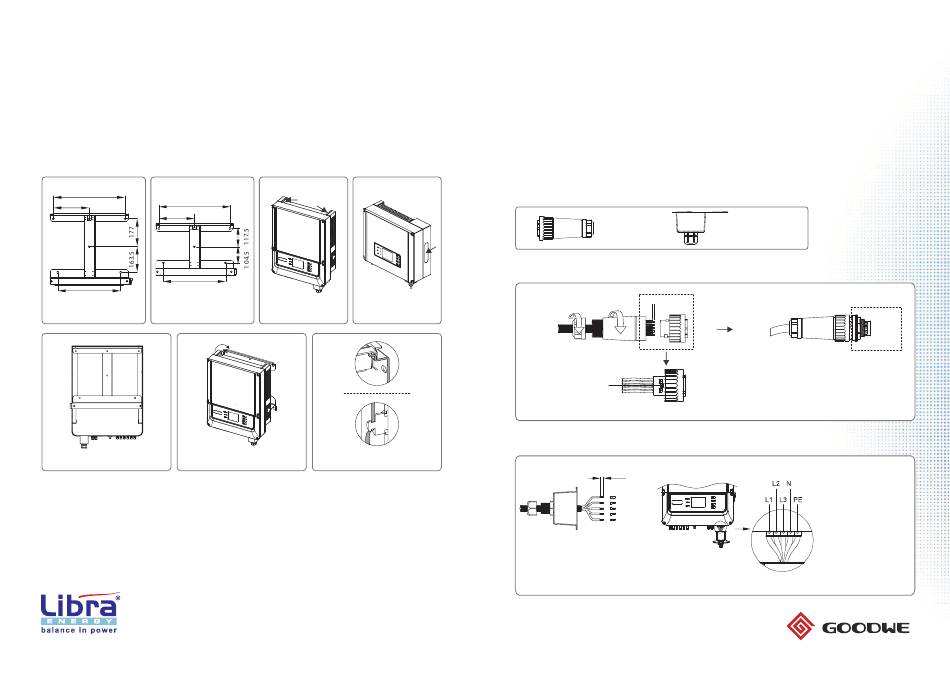

Montageprocedure
(1) Gebruik de wandmontagebeugel als sjabloon en boor 6 gaten in de wand met een diameter van
10 mm en een diepte van 80 mm. Zie voor de afmetingen van de omvormer uit de DT-serie
Figuur 1, en voor de afmetingen van de SDT-serie Figuur 2.
(2) Bevestig de wandmontagebeugel met zes expansiebouten uit het zakje met toebehoren op de wand.
(3) Houd de omvormer vast bij de groef (voor DT-modellen, zie Figuur 3, voor SDT-modellen, zie
Figuur 4).
(4) Plaats de omvormer op de wandmontagebeugel zoals aangegeven in Figuur 5, 6 en 7.
457
457
228.5
228.5
400
400
Figuur 1
Figuur 2
Figuur 5
Figuur 3
Figuur 4
Figuur 6
Figuur 7
8
Aansluiting op stroomnet (aansluiting AC-zijde)
(1) Controleer de netspanning en -frequentie, selecteer een geschikte veiligheidsnorm voor de
omvormer die voldoet aan deze eisen.
(2) Voeg stroomonderbreker of zekering toe aan AC-zijde. De specificatie moet meer dan 1,25 maal de
nominale AC-uitgangsstroom bedragen.
(3) De PE-kabel van de omvormer moet worden aangesloten op massa. Zorg ervoor dat de impedantie
van de nuldraad en de massadraad minder dan 10 ohm bedraagt.
(4) Koppel de stroomonderbreker of zekering tussen de omvormer en het stroomnet los.
(5) Sluit de omvormer als volgt op het stroomnet aan:
Voor de omvormer worden twee soorten AC-connectoren toegepast: de VACONN-serie en de
waterdichte koppeling-serie, zie onderstaande afbeelding.
VACONN Series
Voor installatie-instructie voor connector uit VACONN-serie, zie onderstaande afbeelding.
Draai schroefdop rechtsom
10mm
Draai vijf schroeven vast om
ervoor te zorgen dat geen
enkele schroefkop boven
het oppervlak uitsteekt.
Voor installatie-instructie voor connector uit waterdichte koppeling-serie, zie onderstaande afbeelding.
10~12mm
draadkrimptang vormt lijn
draai schroefdop rechtsom vast
Waterproof Coupling Series
Inverter
Pen 1 ---- draad onder spanning 1
Pen 2 ---- nuldraad
Pen 3 ---- draad onder spanning 2
Pen 4 ---- draad onder spanning 3
Pen 5 ---- massadraad
L1 --- draad onder spanning 1
L2 --- draad onder spanning 2
L3 --- draad onder spanning 3
N --- nuldraad
PE --- massadraad
Draai de schroeven vast
9
