INSTALLATIE - MONTAGE
Bevestig de eenheid op een verticale wand met behulp van de meegeleverde schroeven.
Controleer of de eenheid recht staat en niet meer dan 2 meter boven de basis van het product
staat dat gedistribueerd moet worden.
Belangrijke opmerkingen.
Maximaal aanbevolen zuig- en afleverbuizen - 2 meter
Minimale afmeting buis - 8 x 11 mm
Schroefinrichting/boordiagram - op volgende pagina
6mm.
x 3 per behuizing

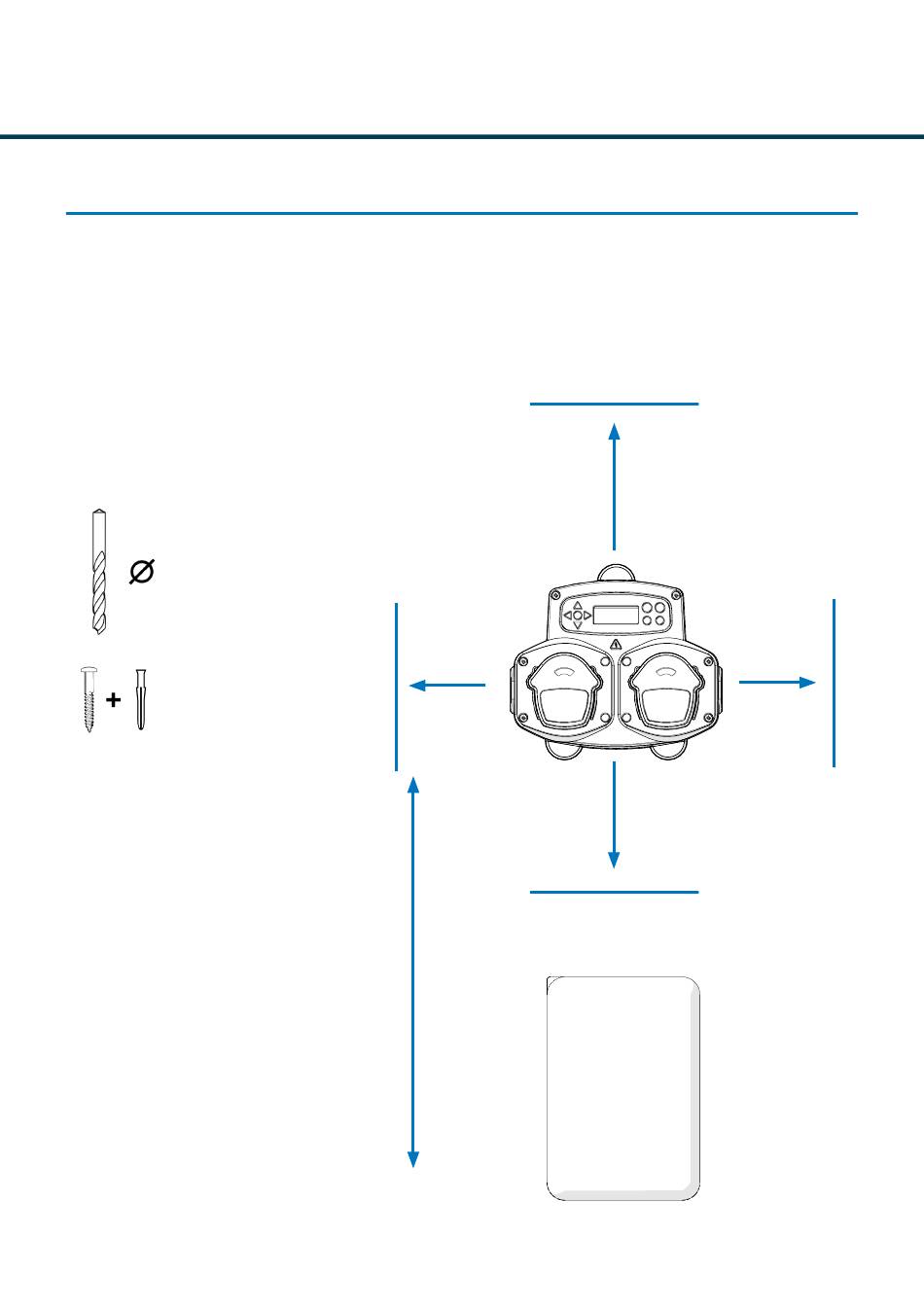

Minimale spelingsafstanden
installatie zijn:
Zijkant: 60 mm
Onderkant: 350 mm
Achterkant: 0 mm
Revisie 1.0
05/2022
B1051NL
60 mm.
2.4 in.
MAXIMAAL
2 meter
350 mm.
13.8 in.
60 mm.
2.4 in.
350 mm.
13.8 in.
