INSTALLATIE - BEDRADING 1

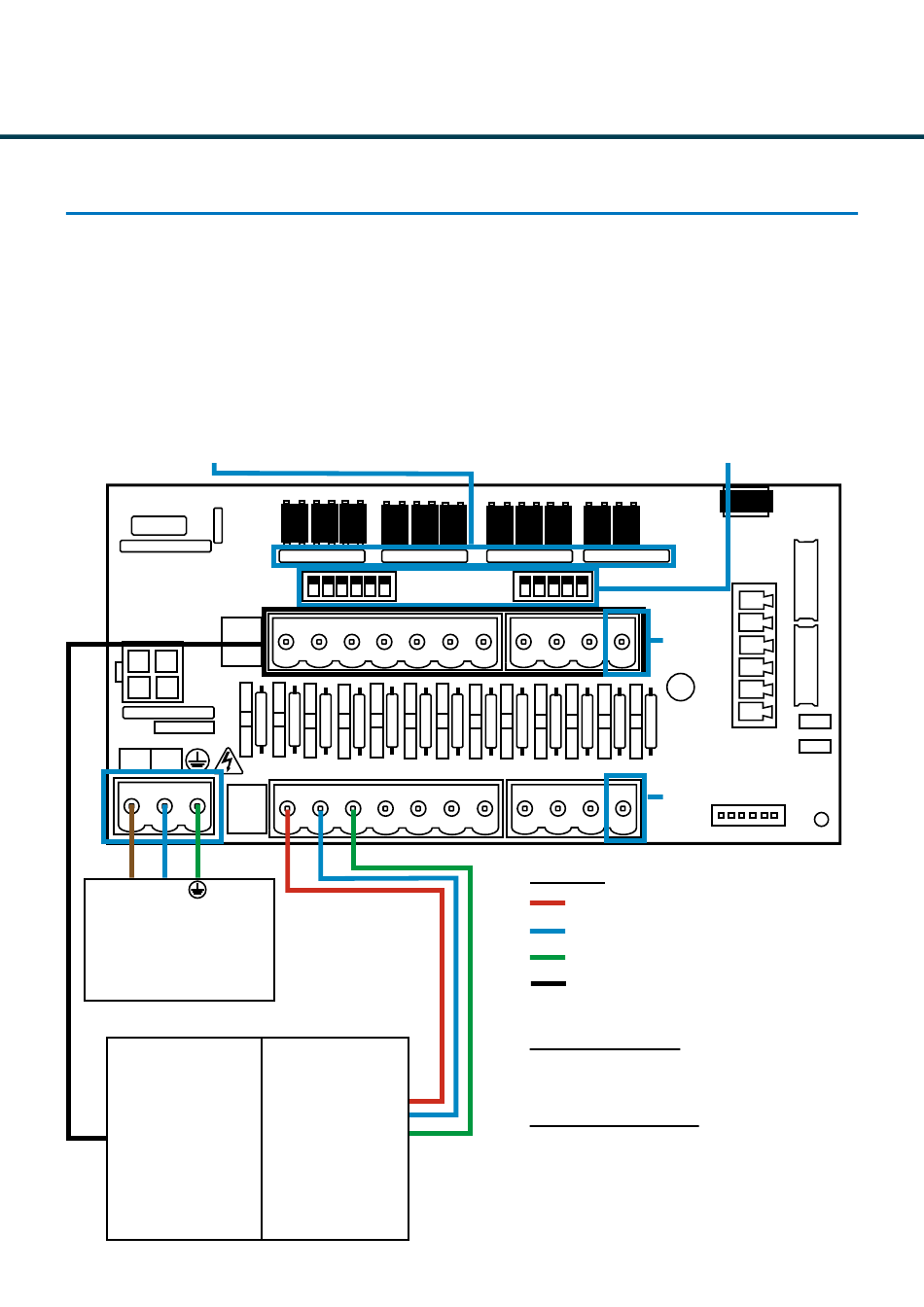

In de meeste gevallen hebben de interfacekaarten of relais in de hostmachine een gedeeld
item (dat wil zeggen dat hun negatieve eindklemmen allemaal gekoppeld zijn aan een
gemeenschappelijke draad).
De schakelaars S1 en S2 kunnen naar gedeeld geschakeld blijven (naar boven) en de enkele
(gedeelde) draad geplaatst worden naar de B-rail.
RP1, RP2, RP3 & RP4
Verwijderen om signalen toe te staan onder 90 V
90 volt AC of DC (min 12V)
GEDEELD
GEÏSOLEERD
L
N
N
L
Stroomvoorziening
100-240v (AC) 50/60Hz
Vanaf een punt dat geïsoleerd
is indien de host-
machine is uitgeschakeld
Signaalinvoer 90v - 240v AC of DC
B-rail
(Negatief)
Lorem ipsum
Met de schakelaars in een
rechtopstaande positie
kan een
gedeeld (neutraal/negatief)
invoersignaal naar de B-rail
geleid worden.
DC
GEDEELD
GEÏSOLEERD
A-RAIL
A-rail
(Positief)
Het positieve signaal (on-
der stroom) van iedere
invoer dient naar de re-
levante aansluiting op de
A-rail geleid te worden.
S1 & S2
Schakel naar gedeelde signalen
op de B-rail
GEDEELD
GEÏSOLEERD
AFS
AFS
Voorbeeld
INVOER 1 - Voorwas
INVOER 2 - Hoofdwas
INVOER 3 - Spoelen
GEDEELD
Aanbevolen bedrading
Max. afmeting = 1,5mm
2
Max. afmeting = 0,5mm
2
Stroom = 0,5A
Veiligheidswaarschuwing
Als er laagspanningssignalen gebruikt worden, moeten
signaaldraden naar de A- en B-rails gerouteerd worden
in een afzonderlijke kabel vanaf de netvoeding naar de
eenheid.
Er dienen draden van de juiste klasse gebruikt te
worden.
5
Revisie 1.0
05/2022
B1051NL
