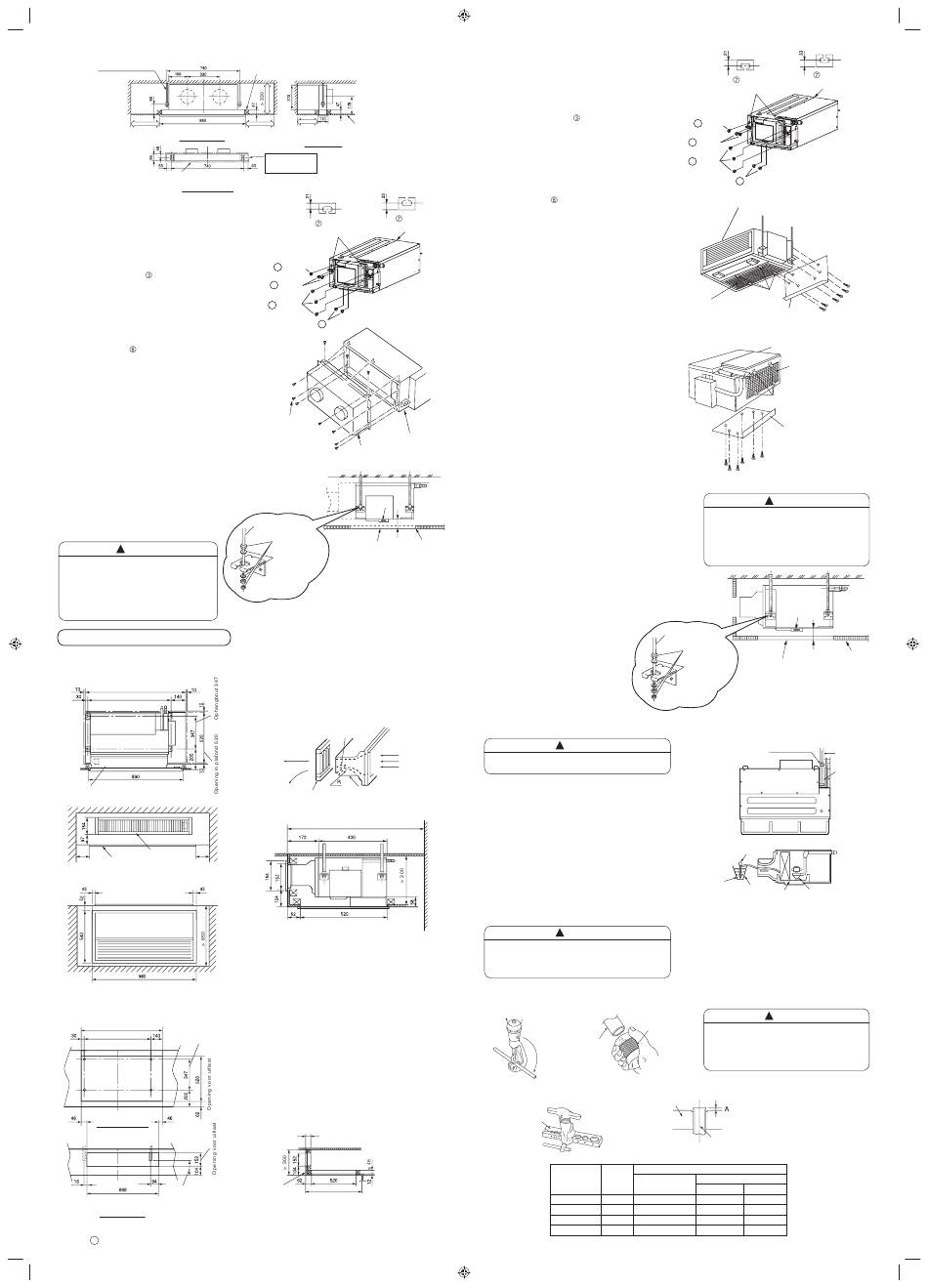

• Kamer uitlaatrooster
Ophangbout
(M10: lokaal aanschaffen)
> 300
Vooraanzicht
Opening in plafond
Bovenaanzicht
(3) De ophangbouten installeren
• De installatie is hetzelfde als bij het type met uitlaat-
en aanzuigleiding. Volg de instructies voor het type met
uitlaat- en aanzuigleiding.
(4) De installatie van de binnenunit
voorbereiden
• Verwijder de schroef
van de elektrische kast en
verwijder de elektrische kast.
• Verplaats de elektrische kast zonder de aansluitdraden los
te maken. Zorg ervoor dat de aansluitdraad zich aan de
bovenzijde bevindt en bevestig de haak van de elektrische
kast aan de zijplaat. Bevestig vervolgens de elektrische
kast met 4 schroeven aan de onderkant van de binnenunit.
• Bevestig 4 ophangbeugels aan weerszijden van de
binnenunit, 2 beugels aan elke kant. Gebruik hiervoor
8 tapschroeven
. (De linker- en rechterbeugels zijn
niet even groot; zie de afbeelding rechts.)
• Installeer de uitlaatkamer (unitzijde) op de binnenunit
met 10 tapschroeven.
(5) De binnenunit installeren
• Plaats de moer en de sluitring om de ophangbout en
haak de bout in de ophangbeugel door de binnenunit
op te tillen.
• Controleer met een waterpas of vinyl slang met water of
de binnenunit waterpas is.
• De ruimte tussen de binnenunit en het plafond moet
58 mm zijn.
Raadpleeg voor de installatie van optionele onderdelen
de bijbehorende installatiehandleiding:
- Kamer uitlaatrooster
- Aanzuigrooster
- Uitlaatrooster
- Flexibele leiding
!
LET OP
• De binnenunit moet altijd waterpas worden
geïnstalleerd. Als de binnenunit scheef hangt,
kan er water uit de unit lekken.
• Als de ruimte tussen het plafond en de
binnenunit niet precies goed is, kan er een gat
ontstaan tussen het rooster en het plafond,
met lekken van condenswater als gevolg.
INSTALLATIE ZONDER LEIDING
(1) Afbeelding installatie
Opening in plafond 960
Ophangbout 790
Binnenunit
Uitlaat
Uitlaatrooster
Aanzuigrooster
> 300
> 300
(2) Opening in plafond en positie ophangbouten
Opening voor uitlaat 960
Ophangbout 790
Ophangbout
Midden binnenunit
(Uitlaatzijde)
Bovenaanzicht
(Aanzicht vanaf plafond)
Midden binnenunit
Ophangbout, ± 170
Opening voor uitlaat
Vooraanzicht
(Vooraanzicht)
<IA2566: A >
INS RAD-DJ18/25/35QHAE (NL) SOFT.indd 3
INS RAD-DJ18/25/35QHAE (NL) SOFT.indd 3
Versteviging
Plafond
> 200
> 300
Zijaanzicht
Positie
ophangbout 740
Ophangbeugel
Ophangbeugel
links (2)
rechts (2)
3
Schroef
8
Schroef
3
Schroef
8
Schroef
Schroef
Binnenunit
Uitlaatkamer (unitzijde)
Een
waterpas
Ophangbout (M10)
58 mm
(lokaal aanschaffen)
Zeskantige moer (M10)
(lokaal aanschaffen)
Opening in plafond
Plafond
Sluitring
(lokaal aanschaffen)
• Kies de juiste positie voor de binnenunit; de
luchtuitlaat moet zo gericht zijn dat de koele/warme
lucht de hele kamer kan bereiken.
• Verwijder alle obstakels binnen 1 m van het
aanzuigrooster om te voorkomen dat de
luchtstroom wordt geblokkeerd.
(eenheid: mm)
Luchtdeflector
Uitlaat
Uitlaatrooster
> 800
• Gebruik M10-bouten om de binnenunit op te hangen.
• Zie de afbeeldingen links voor de opening in het
plafond en de positie van de ophangbouten.
• Voor de installatie van de binnenunit hebt u een
opening van 960 x 520 mm (in het plafond), een
opening van 868 x 152 mm (in de muur), een
afvoerbuis, een koelmiddelleiding en een aansluitkabel
nodig op de voor de installatie vereiste posities.
• Overleg uitgebreid met de aannemer voordat u een
opening in het plafond en de muur maakt.
• Het latwerk van het plafond moet worden verstevigd
(frame: plafondbalk en steunbalk) om het plafond
waterpas te maken en trilling van de plafondplaat te
voorkomen.
≤ 52
Muuroppervlak
> 650
(eenheid: mm)
(3) De ophangbouten installeren
• De installatie is hetzelfde als bij het type met uitlaat- en
aanzuigleiding. Volg de instructies voor het type met
uitlaat- en aanzuigleiding.
(4) De installatie van de binnenunit
voorbereiden
• Verwijder de schroef
van de elektrische kast en
verwijder de elektrische kast.
• Verplaats de elektrische kast zonder de aansluitdraden
los te maken. Zorg ervoor dat de aansluitdraad zich
aan de bovenzijde bevindt en bevestig de haak van de
elektrische kast aan de zijplaat. Bevestig vervolgens de
elektrische kast met 4 schroeven aan de onderkant van
de binnenunit.
• Bevestig 4 ophangbeugels aan weerszijden van de
binnenunit, 2 beugels aan elke kant. Gebruik hiervoor 8
tapschroeven
.
(5) De aanzuigopening en het fi lter van
de onderzijde naar de achterzijde
verplaatsen
• Verwijder het fi lter aan de onderzijde van
de binnenunit door de 8 schroeven van de
fi lterhouders los te draaien.
• Verwijder de 6 schroeven uit de achterplaat van
de binnenunit.
• Bevestig vervolgens de achterplaat met 6
schroeven aan de onderkant van de binnenunit.
• Bevestig het fi lter aan de achterzijde van de
binnenunit met behulp van 4 fi lterhouders
(8 schroeven).
(6) De binnenunit installeren
• Plaats de moer en de sluitring om de ophangbout
en haak de bout in de ophangbeugel door de
binnenunit op te tillen.
• Controleer met een waterpas of vinyl slang met
water of de binnenunit waterpas is.
• De ruimte tussen de binnenunit en het plafond
moet 58 mm zijn.
2.5 De afvoerbuis aansluiten
(1) Lijm de PVC-buis stevig vast op de aansluiting van
de afvoerbuis met PVC-lijm.
LET OP
!
• Als de PVC-buis niet goed op de afvoerbuis is gelijmd,
kan waterlekkage optreden.
(2) Isoleer het gedeelte van de afvoerbuis dat zich
binnen bevindt met een schuimrubberen isolatiebuis
(10 m of meer).
(3) Controleer de afvoer na het aansluiten van de
voeding als volgt op lekkage:
• Vul het watervat van de binnenunit met water
(zie afbeelding rechts).
(4) Het proefdraaien kan worden gestart vanaf de
draadloze afstandsbediening of de bedrade
afstandsbediening. Raadpleeg voor meer details de
onderhoudshandleiding in het hoofdstuk "Parameters
en servicefuncties".
(5) Voer een test uit met de afvoerpomp om de afvoer te
controleren.
LET OP
!
• Als de afvoer niet wordt gecontroleerd, kan
waterlekkage optreden.
• Als de schakelaar van de waterpomp na de test op
TEST blijft staan, werkt de pomp mogelijk niet correct.
2.6 De buis prepareren
• Gebruik een pijpsnijder om de koperen buis te snijden.
Snijgereedschap
Koperen buis
• Breng vóór het fl enzen de wartelmoer aan.
Matrijs
Buitendiameter
Flensgereedschap
Dikte (mm)
mm (inch)
6,35 (1/4")
0,8
0,8
9,52 (3/8")
12,70 (1/2")
0,8
1,0
15,88 (5/8")
Ophangbeugel
Ophangbeugel
links (2)
rechts (2)
3
Schroef
8
Schroef
3
Schroef
8
Schroef
Binnenunit
Filterhouders
Filter
Achterplaat
(1) Aanzuigopening onderzijde
Binnenunit
Filter
Filterhouders
Achterplaat
(2) Aanzuigopening achterzijde
LET OP
!
• De binnenunit moet altijd waterpas worden
geïnstalleerd. Als de binnenunit scheef hangt,
kan er water uit de unit lekken.
• Als de ruimte tussen het plafond en de
binnenunit niet precies goed is, kan er een gat
ontstaan tussen het rooster en het plafond, met
lekken van condenswater als gevolg.
Een
waterpas
Ophangbout (M10)
58 mm
(lokaal aanschaffen)
Zeskantige moer (M10)
(lokaal aanschaffen)
Opening in plafond
Sluitring
(lokaal aanschaffen)
PVC-lijm
Pomp van oliekachel
Water
Emmer
Afvoerpomp
Watervat
LET OP
!
• Een gekartelde rand veroorzaakt lekkage.
• Richt de zijde die moet worden ingekort tijdens
het snijden naar beneden om te voorkomen
dat koperdeeltjes in de buis terechtkomen.
Matrijs
• Gebruik het speciale
fl ensgereedschap.
Koperen buis
A (mm)
Conventioneel fl ensgereedschap
voor R32
Koppeling
Vleugelmoer
Koppeling
0,0 ~ 0,5
1,0 ~ 1,5
1,5 ~ 2,0
0,0 ~ 0,5
1,0 ~ 1,5
1,5 ~ 2,0
0,0 ~ 0,5
1,0 ~ 1,5
1,5 ~ 2,5
0,0 ~ 0,5
1,0 ~ 1,5
1,5 ~ 2,5
Plafond
PVC-buis
Afvoerslang
