V-TONE GMX1200H/GMX212/GMX210/GMX112/GMX110 Gebruiksaanwijzing
¼" TRS headphones connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
right signal
tip
left signal

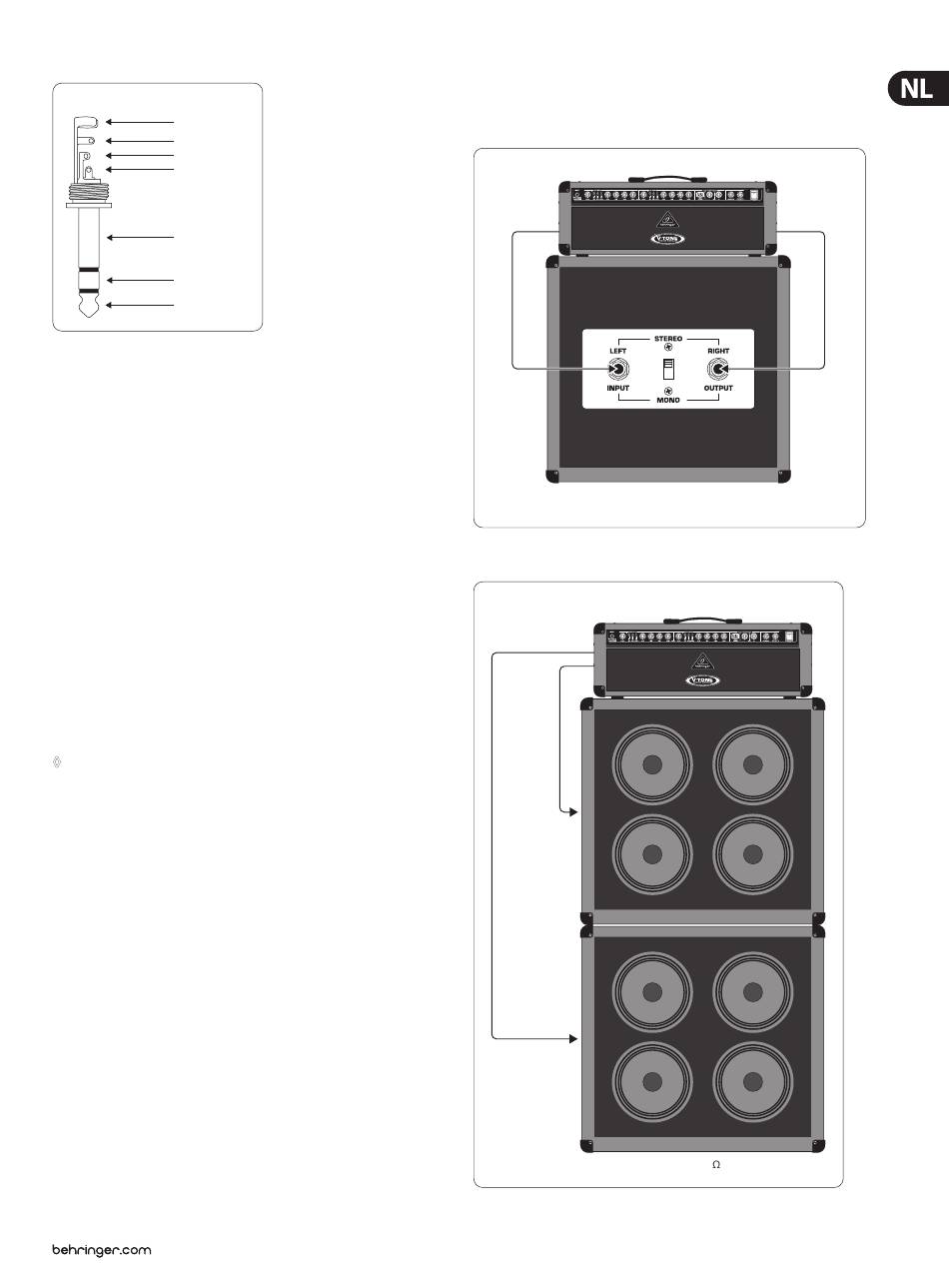

Afb. 5.2: 6,3 mm-stereoklinkerstekkers voor AUX en Phones
5.2 Luidsprekeraansluiting
De modellen GMX110 en GMX112 beschikken over een SPEAKER-aansluiting,
waarop je een extra luidsprekerbox kunt aansluiten. De modellen GMX110
en GMX112 beschikken over een SPEAKER-aansluiting, waarop je een extra
luidsprekerbox kunt aansluiten. De belastbaarheid van de aangesloten
luidsprekers mag niet onder de 4 Ω komen bij de GMX110 met 30 Watt en bij
de GMX112 met 60 Watt.
De modellen GMX212 en GMX1200H beschikken over twee LOUDSPEAKER-
uitgangen (EXT LEFT en EXT RIGHT) voor de aansluiting van twee
luidsprekerboxen of van één stereo luidsprekerbox. Het uitgangsvermogen
bedraagt 60 W per kanaal. Om het vermogen van de versterker optimaal te
kunnen benutten, moeten 8 Ω-luidsprekers met een belastbaarheid van minstens
60 Watt worden gebruikt.
Voor beide modellen geldt het volgende: Je kunt weliswaar ook luidsprekers
met hogere impedanties gebruiken, alleen wordt de vermogensafgifte
steeds lager, naarmate de weerstand hoger wordt. Een verdubbeling
van de impedantie leidt tot een halvering van het vermogen
(dubbele hoeveelheid Ohm = half vermogen).
◊
Omdat er via de SPEAKER- en LOUDSPEAKER-uitgangen
krachtige, versterkte signalen worden afgegeven, mag je
daarop geen apparaten met Line-niveau ingangen – zoals bijv.
mengpaneelingangen – aansluiten.
5.3 Kabelaansluitingen van de GMX1200H
Het bovenste gedeelte van de GMX1200H heeft twee LOUDSPEAKER-uitgangen
(EXT LEFT en EXT RIGHT), waarop één of twee externe luidsprekerboxen kunnen
worden aan gesloten. Om het vermogen van de GMX1200H optimaal te kunnen
benutten, moeten beide uitgangen worden gebruikt en op luidsprekerboxen met
een impedantie van minstens 8 Ω worden aangesloten. De luidsprekeruitgangen
worden uitgeschakeld, zodra de tuner wordt geactiveerd of een koptelefoon
wordt aangesloten. Voor een optimaal en veilig gebruik van de versterker
verwijzen wij tevens naar hoofdstuk 5.2.
Wanneer de GMX1200H wordt gebruikt in combinatie met een BEHRINGER
ULTRASTACK BG412V, dan moet de schakelaar aan de achterzijde van de BG412V
in de stereostand staan. De beide uitgangen moeten worden bekabeld zoals
weergegeven in afbeelding 5.3.
Wanneer je twee luidsprekerboxen wilt gebruiken om een klassieke Full-Stack op
te bouwen, dien je te controleren of de impedantie van elke box tussen 8 en 16 Ω
ligt (zie afb. 5.4).
BEHRINGER V-TONE GMX1200H
Loudspeaker
Output Left
BEHRINGER ULTRASTACK BG412V
Rear panel
Afb. 5.3: GMX1200H met een ULTRASTACK BG412V
BEHRINGER V-TONE GMX1200H
Loudspeaker
Output Left
Loudspeaker
Output Right
Speaker cabinets are 8 to 16
Afb. 5.4: GMX1200H met twee luidsprekerboxen
Loudspeaker
Output Right
each
