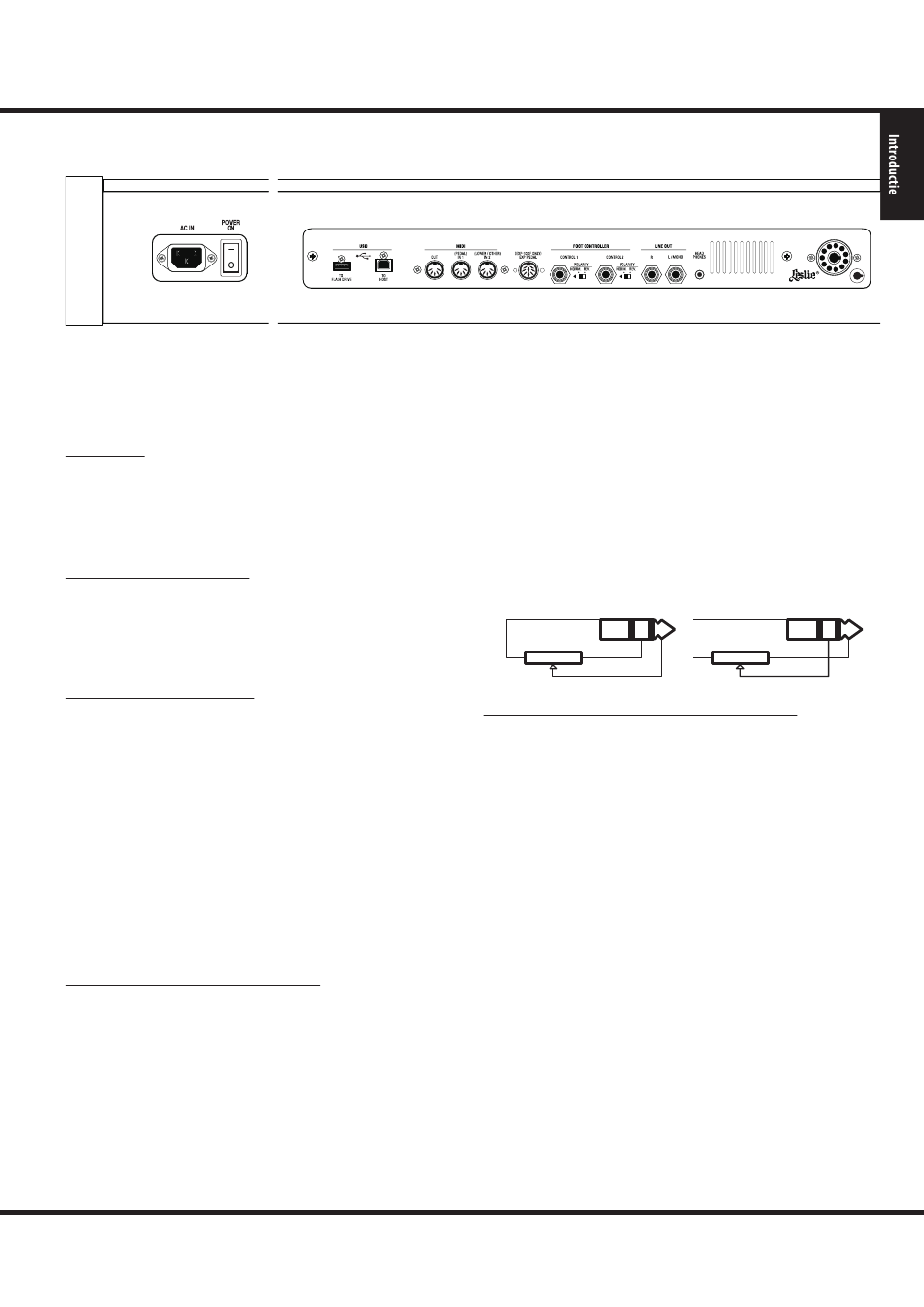

ACHTER PANEEL
❶
❷
u POWER
❶ AC AANSLUITING
Sluit hier het AC netsnoer aan.
❷ POWER schakelaar
Schakelt dit apparaat aan of uit.
u USB AANSLUITINGEN
❸ USB FLASH DRIVE aansluiting
Sluit hier de USB Flash drive aan. (P. 122)
❹ USB TO HOST aansluiting
Verbind hier met uw computer. (P. 106)
u MIDI AANSLUITINGEN
❺ MIDI OUT aansluiting
Stuurt informatie van wat er gespeeld wordt. (P. 106)
❻ MIDI IN 1/PEDAAL aansluiting
Ontvangt speel-informatie. Deze aansluiting ontvangt via ge-
specificeerde MIDI kanalen. Hier kan ook een Pedalboard zo-
als de Hammond XPK-200L/PK-25PXK worden aangesloten,
ondanks de configuratie van de MIDI kanalen. (P. 106)
❼ MIDI IN 2/OTHER aansluiting
Ontvangt speel-informatie. Deze aansluiting ontvangt via
gespecificeerde MIDI kanalen. Hier kan ook de Hammond
XLK-3 of standaard MIDI keyboard worden aangesloten als
Lower of Upper gedeelte ongeacht de MIDI configuratie. (P.
106)
u CONTROLLER AANSLUITINGEN
❽ EXP. PEDAAL jack aansluiting
Verbind hier het Expressie pedaal (los verkrijgbare EXP-100F)
om het volume tijdens het spelen aan te passen. (P. 17)
❾ FOOT CONTROLLER 1 jack aansluiting
❿ FOOT CONTROLLER 2 jack aansluiting
Verbind hier een voet schakelaar (los verkrijgbare FS-9H) of,
Expressie pedaal (los verkrijgbare EXP-50/20). (P. 17)
❸
❹
❺ ❻ ❼
Gebruik de [POLARITY]schakelaar om uw pedaal te matchen.
u AUDIO OUTPUT JACK AANSLUITINGEN
⓫ LINE OUT R jack aansluiting
⓬ LINE OUT L/MONO jack aansluiting
Stereo audio outputs. Voor mono geluid, gebruik enkel de L/
MONO aansluiting. (P. 16)
⓭ HEADPHONES jack aansluiting
Aansluiten van de koptelefoon dempt niet de Line of Leslie
outputs. (De Digitale Leslie hoort u via de koptelefoon)
⓮ LESLIE 11 PIN aansluiting
Sluit hier een Leslie speaker aan. (P. 18)
❽
❾
❿
⓫ ⓬ ⓭
HAMMOND
FS-9H, EXP-50, EXP-20, VFP1, V-20H, V-20R: NORM
KORG
EXP-2, XVP-10: REV
Roland
EV-5, EV-7: NORM
YAMAHA
FC4, FC5: NORM
FC3, FC7: REV
NORMAL
MIN
MAX
Potentiometer
13
⓮
REVERSE
MIN
MAX
Potentiometer
