EEN LESLIE SPEAKER AANSLUITEN
18
Een 11-pins type Leslie speaker kan direct aangesloten worden op dit keyboard.
v Schakel het keyboard UIT voor u de Leslie speaker aansluit.
EEN 3 KANAALS LESLIE SPEAKER AANSLUITEN

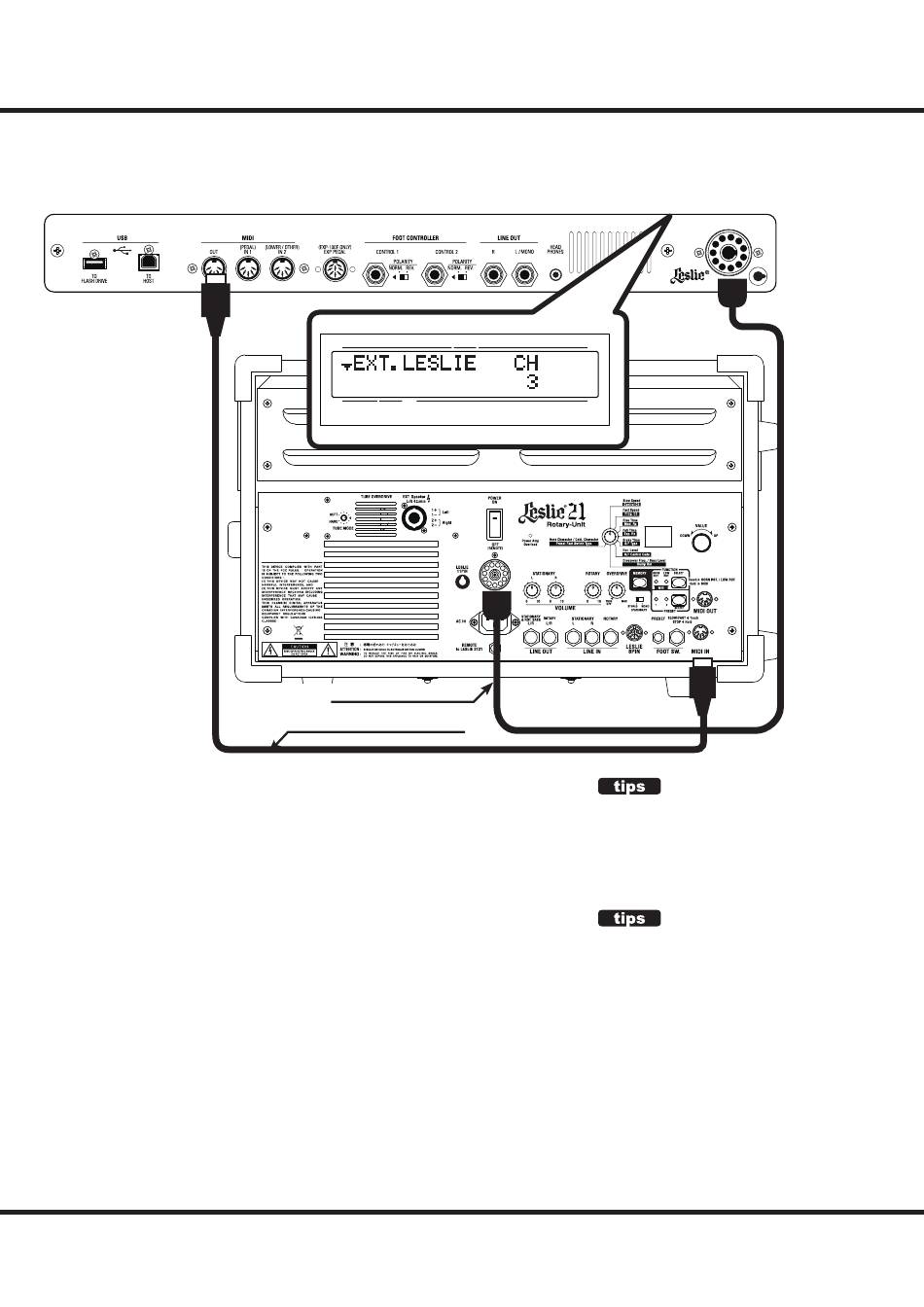

AANSLUITING VAN DE LESLIE SPEAKER
Verbind de Leslie Speaker #2101/#2101mk2 en de Leslie 11-PIN jack aansluiting aan de
achterkant van XK-5 middels de exclusieve 11-pin Leslie kabel (los verkrijgbaar).
1. Zet de LESLIE - EXT. LESLIE CH op "3" (P. 82).
2. Zet de [BYPASS] knop op "ON", zet het [STATIONARY VOLUME] van de
#2101/#2101mk2 op gewenst volume.
3. Herhaal "ON/OFF" van de [BYPASS] knop tijdens bespelen van het keyboard, zet
het [ROTARY VOLUME] van de #2101/#2101mk2 op gelijk volume op gehoor.
MIDI CONTROLE VAN DE LESLIE SPEAKER
Om de parameters van de Leslie Speaker #2101/#2101mk2 te kunnen aanpassen (bij-
stellen van de rotor snelheid etc.):
1. Verbind de MIDI OUT van de XK-5 met de MIDI IN van de Leslie speaker middels
een MIDI kabel.
2. Stel het keyboard kanaal - UPPER en het Leslie MIDI kanaal op hetzelfde nummer
(P. 118).
Zodra dit apparaat herkent dat een Leslie is aangesloten worden de Leslie parameters via
MIDI gewijzigd van de XK-5 instellingen naar de instellingen voor de Leslie speaker.
HA<O> XK-5 Handleiding
UPPER
PEDAL
BANK KEY
11-pin Leslie Kabel
MIDI Kabel (indien nodig)
LOWER
PATCH
Dit keyboard is ontweerpen om met 3 kanaals
Leslie speakers zoals de 2101 te werken. Het is
echter ook mogelijk om 1 kanaals type Leslie
speakers zoals de #3300 aan te sluiten, waarbij
de stationaire kanalen naar de LINE OUT jacks
worden gestuurd. (P. 82)
3 kanaals Leslie speakers zijn uitgerust met
een stereo speaker systeem, onafhankelijk van
de rotor, voor directe orgel sounds.
Een traditionele 1-kanaals Leslie, zoals een
#122 of #147 heeft geen stationair speaker
systeem, waardoor een losse versterker nodig
is voor de directe orgel sounds.
MOGELIJKE LESLIE SPEAKERS
LESLIE KANAAL
