Afbeelding

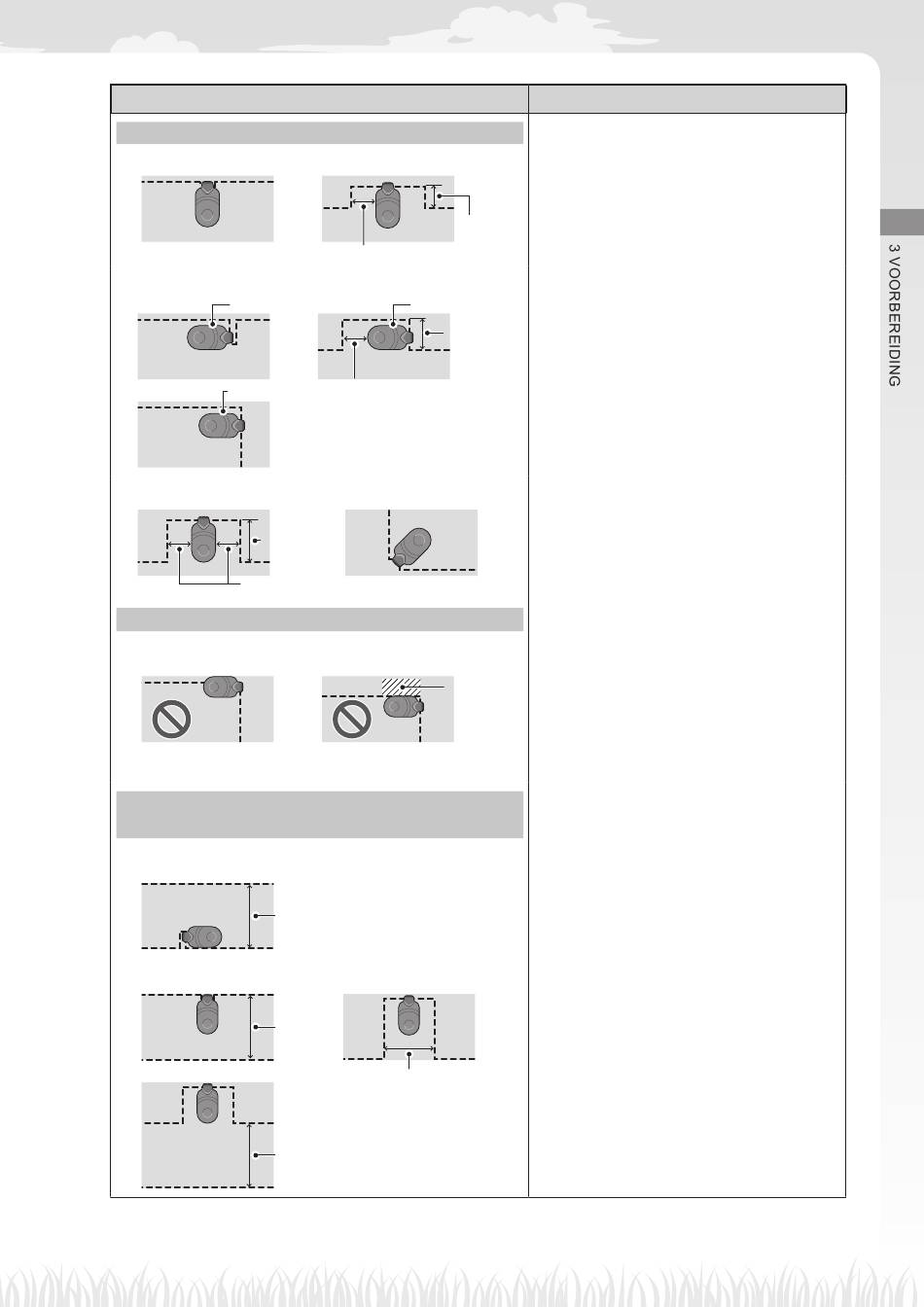

Voorbeeld van een correcte installatie
Patroon 1
Patroon 2 / Patroon 3
5 cm of meer
5 cm of meer
Patroon 4
30 cm of meer
20 cm of meer
Voorbeeld van een incorrecte installatie
Voorbeeld 1
Voorbeeld van een installatie met een smalle
doorgang
Selecteer Patroon 2 of Patroon 3 voor het volgende voorbeeld.
1 m – 3 m
Selecteer Patroon 4 voor het volgende voorbeeld.
1 m – 3 m
1 m – 3 m
binnen 30 cm
0 cm of meer
5 cm of meer
30 cm of meer
30 cm of meer
Voorbeeld 2
Obstakel
1 m – 3 m
Voorwaarde
Optie 1: Standaard installatie
Sluit het laadstation loodrecht op de kabel aan.
Optie 2: Installatie met de klok mee
Sluit het laadstation evenwijdig aan de kabel
aan (met de klok mee).
Optie 3: Installatie tegen de klok in
Sluit het laadstation evenwijdig aan de kabel
aan (tegen de klok in).
Optie 4: Installatie in een inham
Sluit het laadstation in een inham aan.
Voorbeeld 1
Leg de begrenzingskabel niet onder het
laadstation.
Voorbeeld 2
Plaats geen obstakels naast het laadstation.
Obstakels moeten op een afstand van minimaal
30 cm van de kabel af liggen.
Installatie met een smalle doorgang
• Een smalle doorgang is een doorgang waarbij
de afstand tussen de kabels 3 meter of minder
is.
• Maak de afstand tussen kabels niet kleiner
dan 1 meter.
OPMERKING:
- Bij installaties met smalle doorgangen kunt
u richtingspatroon 1 van het laadstation niet
kiezen.
Installatie
13
