WAARSCHUWING
DIT APPARAAT MOET GEAARD ZIJN.
!
●

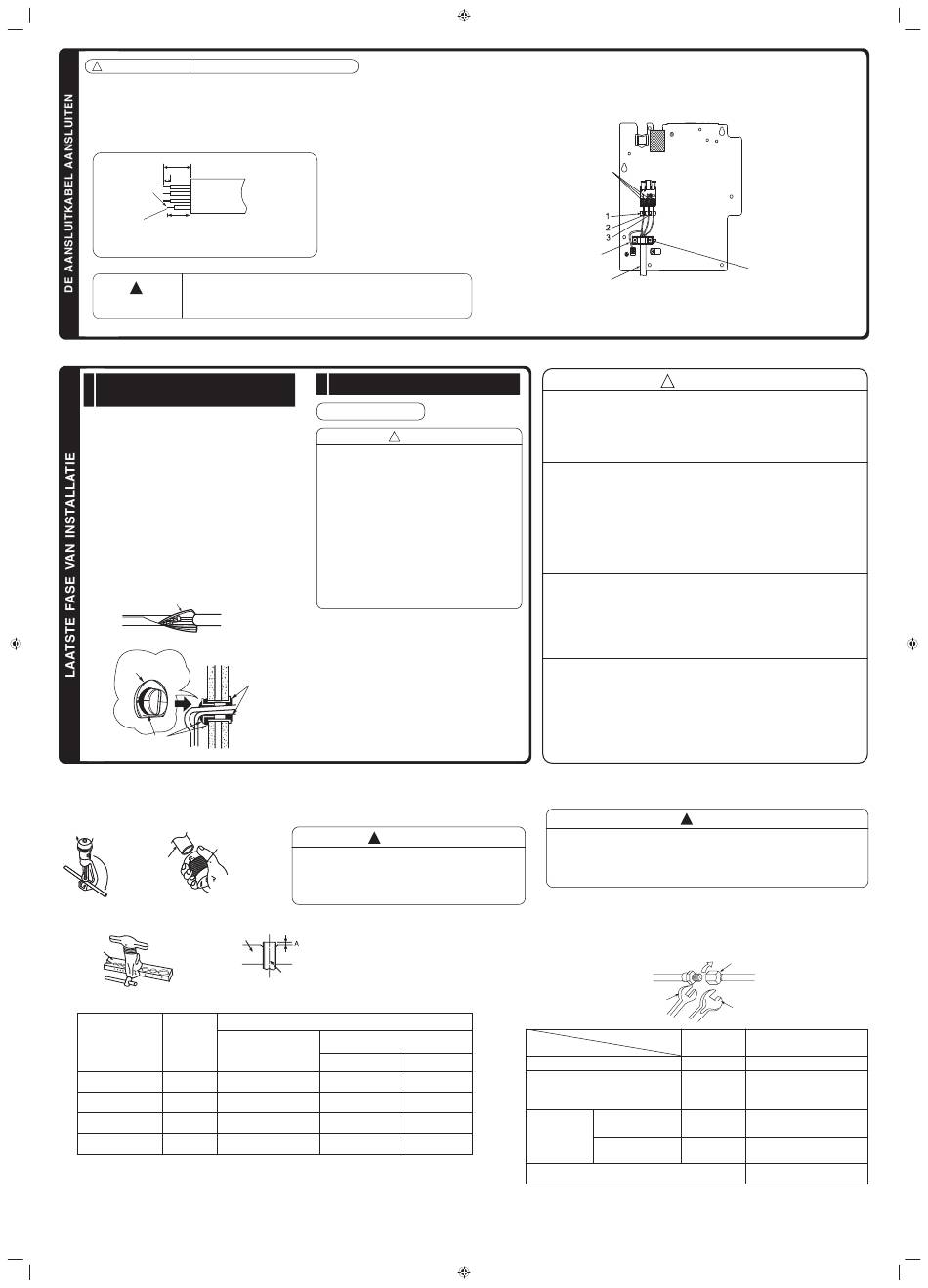

De aansluitkabel aansluiten
(1) Verwijder de kap van de elektriciteitskast.
(2) Sluit de aansluitkabels aan.
(3) Plaats de kap van de elektriciteitskast terug.
50 mm
10 mm
GROEN + GEEL
40 mm
Strip draden
De aansluitkabel strippen (detail)
• Dit apparaat moet geaard zijn.
!
• Maak geen aansluiting in het midden van de aansluitkabel.
WAARSCHUWING
Dit kan oververhitting, rook of brand veroorzaken.
Isolatie en onderhoud van
1
leidingverbinding
De aansluitingen moeten volledig zijn
●
afgedicht met thermisch isolatiemateriaal en
worden samengebonden met een rubberen
band.
Bind de leiding en de voedingskabel samen
●
met PVC-tape zoals u ziet in de afbeelding
voor de installatie van de binnen- en
buitenunits. Bevestig ze vervolgens op hun
plaats met de houders.
Voor een nog betere isolatie en ter
●
voorkoming van watercondensatie dekt u
het buitengedeelte van de afvoerslang en
de leiding af met een isolatiebuis.
Dicht alle gaten helemaal af met kit.
●
Isolatiemateriaal voor leidingaansluiting
Mof van
beschermingsbuis
Kit
De buis prepareren
• Gebruik een pijpsnijder om de koperen buis te snijden.
Snijgereedschap
Koperen buis
• Breng vóór het fl enzen de wartelmoer aan.
Matrijs
Buitendiameter
Dikte
mm (inch)
(mm)
0,8
6,35 (1/4")
9,52 (3/8")
0,8
12,70 (1/2")
0,8
15,88 (5/8")
1,0
INS RAD-DJ50/60/70QHAE (NL) SOFT.indd 4
INS RAD-DJ50/60/70QHAE (NL) SOFT.indd 4
Aansluitkabel
Voedingsbron en werking
2
Voedingsbron
LET OP
!
Gebruik een nieuwe contactdoos. Het kan
●
gevaarlijk zijn om een oude contactdoos
te gebruiken vanwege slechte contacten.
Steek de stekker in het stopcontact en
●
haal deze er weer uit. Doe dit 2-3 keer.
Zo zorgt u dat de stekker helemaal in
het stopcontact zit.
Zorg dat het snoer lang genoeg is en
●
oefen geen externe druk op de stekker
uit omdat dit kan leiden tot een slecht
contact.
Zet het snoer niet vast met snoerklemmen.
●
Kit
LET OP
!
• Een gekartelde rand veroorzaakt lekkage.
• Richt de zijde die moet worden ingekort tijdens
het snijden naar beneden om te voorkomen
dat koperdeeltjes in de buis terechtkomen.
• Gebruik het speciale
Matrijs
fl ensgereedschap.
Koperen buis
A (mm)
Flensgereedschap
Conventioneel fl ensgereedschap
voor R32
Koppeling
Koppeling
0,0 ~ 0,5
1,0 ~ 1,5
1,0 ~ 1,5
0,0 ~ 0,5
1,0 ~ 1,5
0,0 ~ 0,5
1,0 ~ 1,5
0,0 ~ 0,5
Bedrading van de binnenunit
Voor de aansluiting van de binnenunit moet u de afdekking van de elektriciteitskast verwijderen.
Steek de draden
in de klemmen
en draai vast met
schroef.
Sluit de aardeschroef
aan (groene/gele
draad).
Verbindingskabel
Gebruik geen andere middelen om het ontdooiingsproces of de
●
reiniging te versnellen dan de middelen die worden aanbevolen
door de fabrikant. Het gebruik van ongeschikte methoden of
incompatibel materiaal kan leiden tot productbeschadiging,
breuken en ernstig letsel.
Het apparaat/leidingwerk moet worden opgeborgen in een
●
goed geventileerde ruimte met een binnenvloeroppervlak dat
groter is dan A
ontstekingsbronnen. Houd het apparaat/leidingwerk uit de buurt
van open vlammen, in werking zijnde gasapparaten of een in
werking zijnde elektrische verwarming. Als u dit nalaat, kan dit
een explosie veroorzaken die kan leiden tot ernstig of dodelijk
letsel.
Het apparaat/leidingwerk moet worden geïnstalleerd en/of gebruikt
●
in een ruimte met een vloeroppervlak dat groter is dan A
tabel 1] en uit de buurt worden gehouden van ontstekingsbronnen,
zoals hitte/vonken/open vlammen of gevaarlijke gebieden zoals
gasapparaten, gasfornuizen, reticulaire gasvoorzieningssystemen
of elektrische fornuizen, enz.
Niet doorboren of verbranden, aangezien het apparaat/leidingwerk
●
onder druk staat. Stel het apparaat/leidingwerk niet bloot aan
hitte, vlammen, vonken of andere ontstekingsbronnen. Als u
dit nalaat, kan dit een explosie veroorzaken die kan leiden tot
ernstig of dodelijk letsel.
Buisverbinding
Als u een wartelmoer van een binnenunit verwijdert, verwijder dan
eerst een moer aan de kant met de kleine diameter, anders zal een
afdichting aan de kant met de grote diameter naar buiten komen.
Voorkom dat er tijdens het werken water in de leidingen komt.
• Wees voorzichtig bij het buigen van de koperen buis.
• Draai de moer met de hand vast; de buizen moet recht op elkaar
worden aangesloten. Gebruik hierna een momentsleutel om de moer
verder vast te draaien.
Vleugelmoer
Kant met kleine diam.
1,5 ~ 2,0
Kant met grote diam.
1,5 ~ 2,0
1,5 ~ 2,5
Dop
ventielkop
1,5 ~ 2,5
Afsluiting ventielkern
Verwijder de klemband,
sluit de draden aan en zet
de klemband weer vast
met de schroef.
WAARSCHUWING
!
[zie tabel 1] en zonder voortdurend werkende
min
LET OP
!
Wartelmoer
Sleutel
Momentsleutel
Aandraaimoment (Nm)
Buitendiam.
buis
6,35 (1/4")
14,0 – 18,0 (140 – 180)
9,52 (3/8")
33,0 – 42,0 (330 – 420)
12,70 (1/2")
50,0 – 62,0 (500 – 620)
15,88 (5/8")
63,0 – 77,0 (630 – 770)
Kant met kleine
6,35 (1/4")
19,6 – 24,5 (200 – 250)
diam.
Kant met grote
19,6 – 24,5 (200 – 250)
9,52 (3/8")
diam.
29,4 – 34,3 (300 – 350)
12,7 (1/2")
12,3 – 15,7 (125 – 160)
[zie
min
(kgf
·
cm)
