Installatie
Uitgebreide handleiding voor de installateur
14

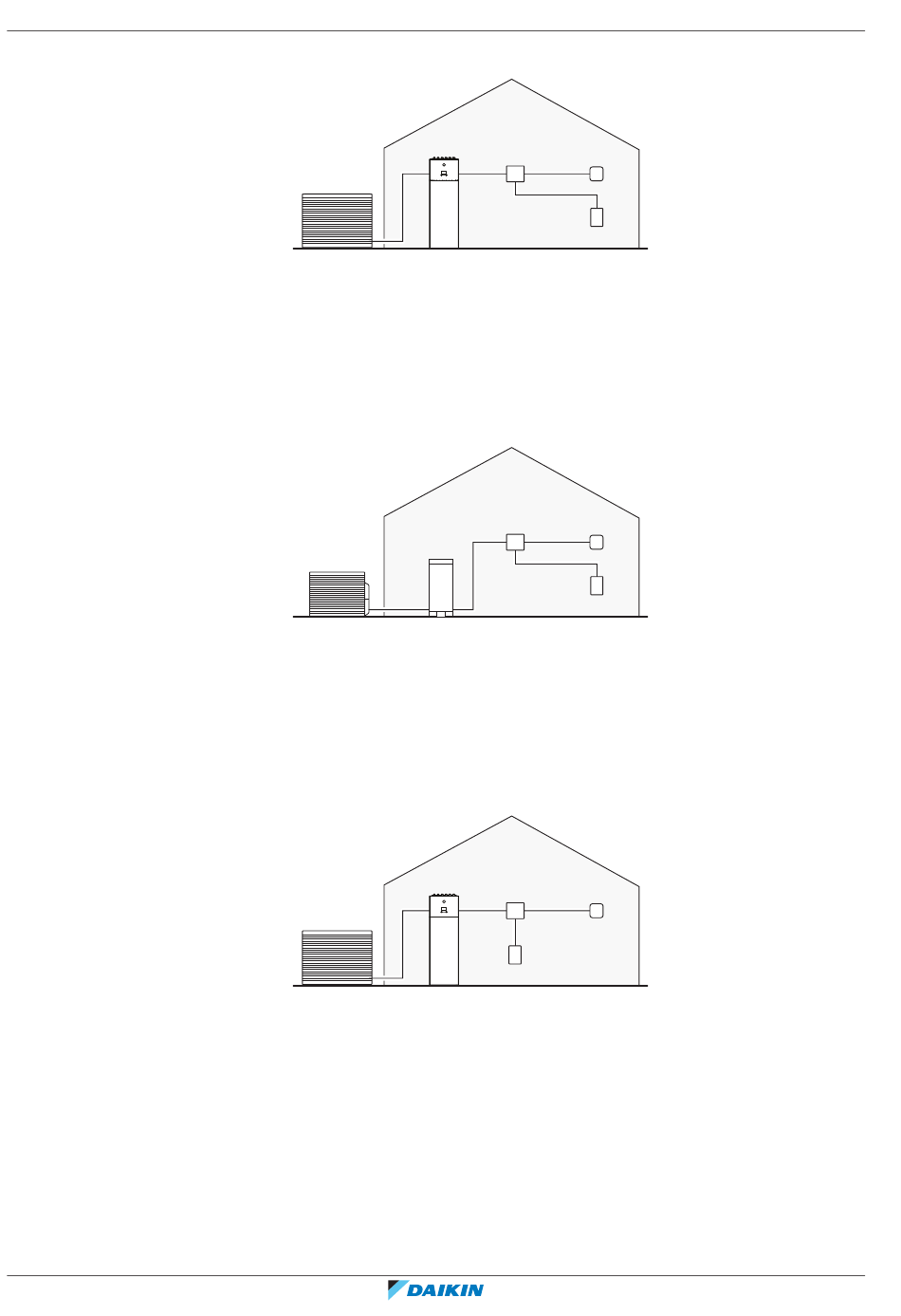

Gebruikssituatie 1 – PV-zelfverbruik voor Daikin Altherma
a
a Buitenunit
b Daikin Altherma
c Internetrouter
d Digitale elektriciteitsmeter of stroomsensor
e Daikin HomeHub
Sluit de P1/P2-klemmen van de EKRHH aan op de P1/P2-klemmen van de
binnenunit.
Gebruikssituatie 2 – PV-zelfverbruik voor Multi+(SWW)
a
a Buitenunit
b Multi+(SWW)
c Internetrouter
d Digitale elektriciteitsmeter of stroomsensor
e Daikin HomeHub
Sluit de P1/P2-klemmen van de EKRHH aan op de P1/P2-klemmen van de tank. Op
de Multi+ (SWW), gebruik connector X5M.
Gebruikssituatie 3 – Modbus TCP/IP of RTU voor Daikin Altherma
a
a Buitenunit
b Daikin Altherma
c Internetrouter
d Home Energy Manager (HEM) of Energy Utility Controller
e Daikin HomeHub
Sluit de P1/P2-klemmen van de EKRHH aan op de P1/P2-klemmen van de
binnenunit.
b
e
c
P1P2
LAN
P1 / USB
d
e
c
P1P2
LAN
b
P1 / USB
d
b
e
c
P1P2
LAN
Modbus
d
EKRHH
Daikin HomeHub - EKRHH
4P744838-1B – 2023.10
