5.4 Montage van de Daikin HomeHub
5.4.1 Daikin HomeHub monteren
EKRHH
Daikin HomeHub - EKRHH
4P744838-1B – 2023.10

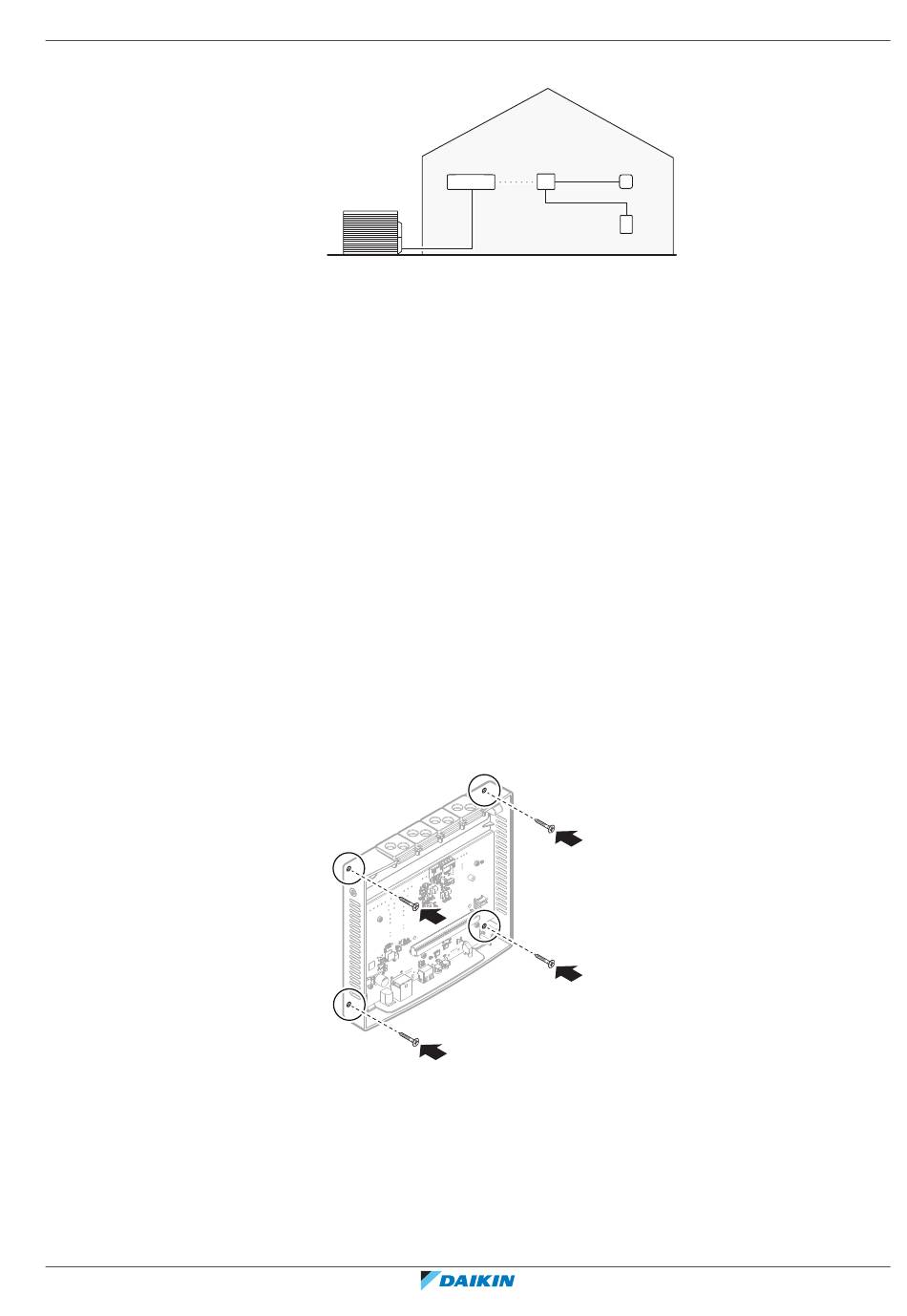

Gebruikssituatie 4 – Modbus TCP/IP of RTU voor residentiële airconditioning
a
a Buitenunit
b Binnenunit inclusief WLAN-adapter (BRP069C4*)
c Internetrouter
d Home Energy Manager (HEM) of Energy Utility Controller
e Daikin HomeHub
De Daikin HomeHub wordt door middel van montagegaten in de achterste
behuizing aan een muur of een ander vlak oppervlak bevestigd. De Daikin
HomeHub kan ook op een DIN-rail (lokaal te voorzien) worden gemonteerd.
Montage aan een muur
Vereiste: De voorste behuizing van de Daikin HomeHub is verwijderd.
1 Bepaal de montageplaats voor de Daikin HomeHub. Zie
4
installatieplaats" [
2 Boor gaten voor de pluggen en plaats de pluggen.
3 Monteer de achterste behuizing tegen de muur door de 4 meegeleverde
montageschroeven te plaatsen en vast te draaien.
Montage op een DIN-rail
Vereiste: De voorste behuizing van de Daikin HomeHub is verwijderd.
1 Bepaal de montageplaats voor de Daikin HomeHub. Zie
4
installatieplaats" [
2 Monteer de Daikin HomeHub op de DIN-rail (lokaal te voorzien); gebruik de
clips aan de achterkant van de Daikin HomeHub om deze op de rail te plaatsen
en vast te klikken.
e
c
b
LAN
Modbus
d
9] voor meer informatie.
9] voor meer informatie.
5
Installatie
|
"4.1 Vereisten voor de
"4.1 Vereisten voor de
Uitgebreide handleiding voor de installateur
15
