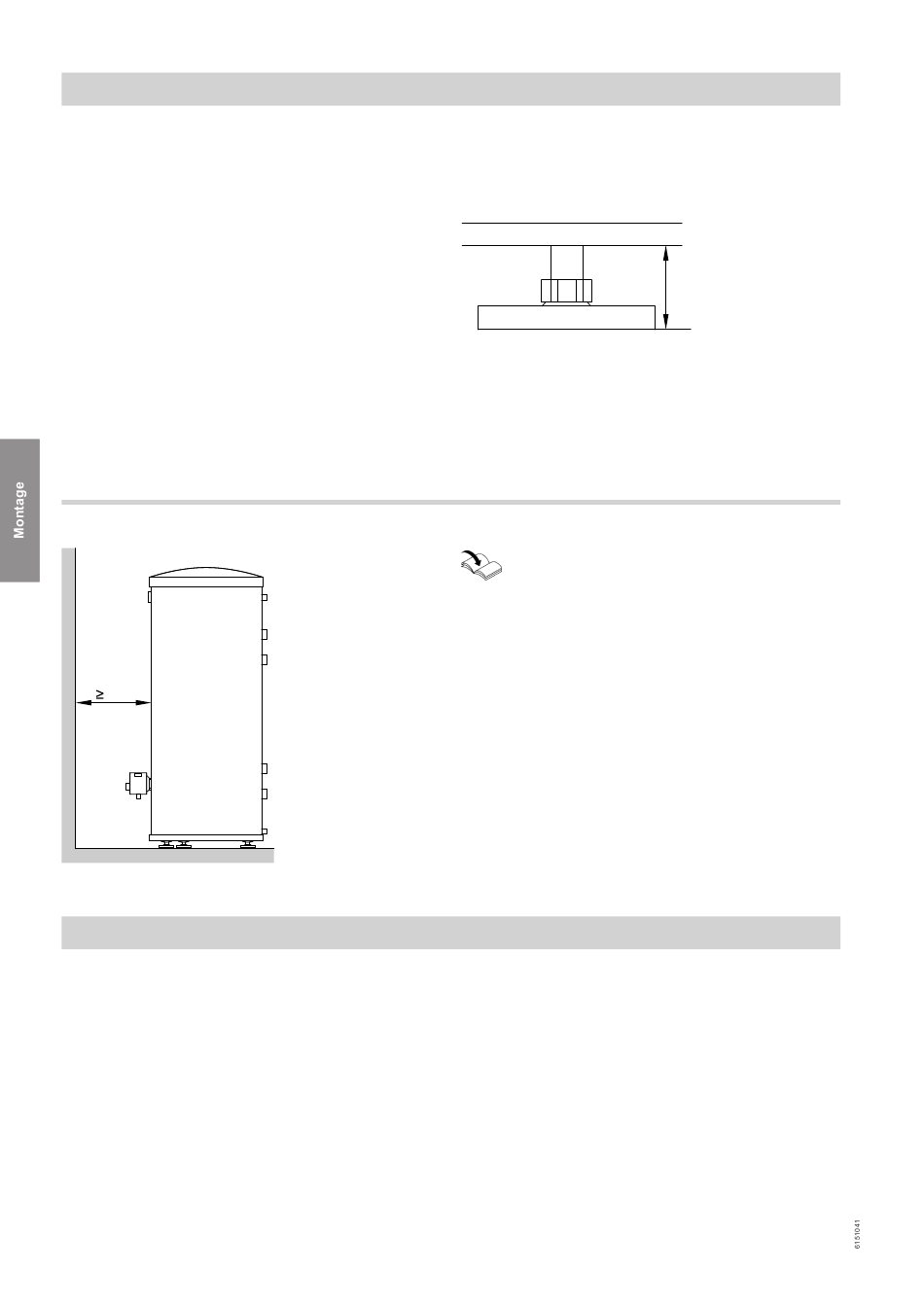

Montageverloop
Boiler plaatsen
!
Opgelet
De isolatie mag niet in aanraking komen met
open vuur.
Wees voorzichtig bij soldeer- en laswerkzaam-
heden
!
Opgelet
Om schade aan het materiaal te vermijden, de
waterbuffer in een vorst- en tochtvrije ruimte
plaatsen.
Anders moet de waterbuffer, indien niet gebruikt,
bij vorstgevaar worden geleegd.
Houd voldoende afstand tot de wand om de tempe-
■
ratuurregelaar (indien aanwezig) te kunnen bedie-
nen.
■
Plaats de boiler op een sokkel om de ruimte gemak-
kelijker te kunnen reinigen.
Waterbuffer uitlijnen met stelpoten.
■
Boiler met elektrisch verwarmingselement
650
Afb. 5
Equipotentiaalverbinding aansluiten
Equipotentiaalverbinding tot stand brengen volgens de
technische aansluitvoorwaarden van het plaatselijke
energiebedrijf en de VDE-bepalingen.
10
Opmerking
Om de boiler uit te lijnen, slechts een of twee stelpoten
veranderen. Minstens een van de stelpoten volledig
ingeschroefd laten.
Afb. 4
Stelpoten in totaal niet meer dan 35 mm uitdraaien.
Montagehandleiding elektrisch verwarmingsele-
ment
Opmerking
Minimumafstand aanhouden.
Opmerking
De onverwarmde lengte van een door de installateur
geplaatst schroefelement moet minimaal 100 mm
bedragen.
Inhoud van de boiler: 200 l.
Vermogen van het elektrische verwarmingselement:
6 kW.
CH: Equipotentiaalverbinding tot stand brengen vol-
gens de technische voorschriften van het plaatselijke
energiebedrijf en de NEN-bepalingen.
≤35
