Boilertemperatuursensor en thermometervoeler (indien aanwezig) inbouwen
5.
1.
3.
Ø 3 ... 9 mm

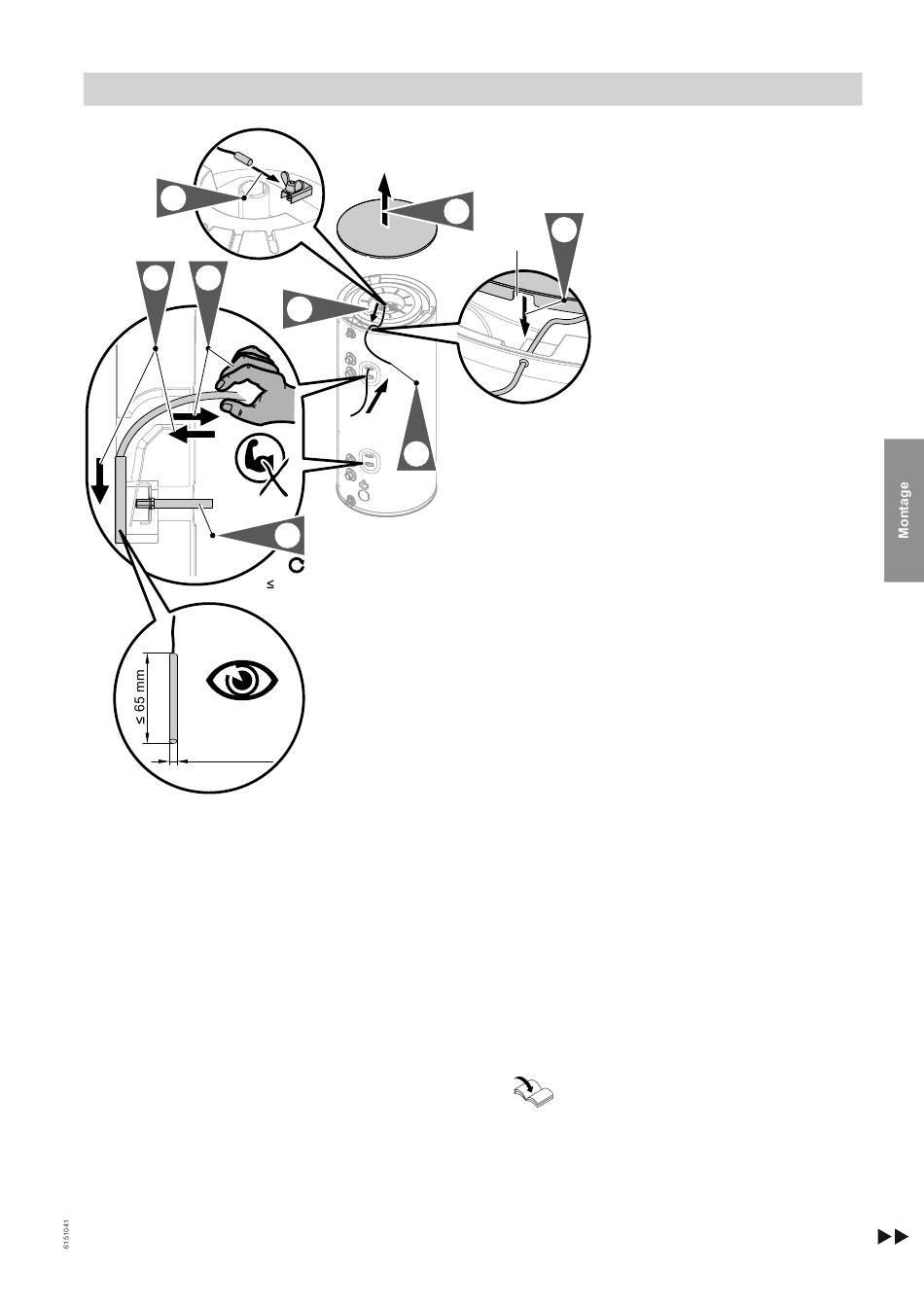

Afb. 6
Opening voor thermometerkabel
A
Opmerking
De boilertemperatuursensor zit in de verpakking van de regeling.
01. Boilertemperatuursensor tot de aanslag in een
opening van het klemsysteem steken.
02. Boilertemperatuursensor met de hand met de
meegeleverde schroef aandraaien.
Opmerking
Boilertemperatuursensor in de sensorklem vast-
houden tot de schroef aangedraaid is.
!
Opgelet
Door de bevestigingsbout te hard aan te
draaien, kan de boilertemperatuursensor
beschadigd worden.
Aanhaalmoment: max. 2 Nm
03. Deksel demonteren.
6.
7.
2.
3x
2 Nm
4.
8.
A
04. Thermometervoeler in de klembeugel klemmen.
05. Thermometerkabel door de groef in de isolatie en
door het gat in de plaatmantel brengen.
06. Thermometer (accessoire) aan de wand bevesti-
gen.
Montagehandleiding wandthermometer
07. Deksel weer monteren.
Opmerking
De opening
in het deksel is voorzien voor de
A
thermometerkabel.
Montageverloop
