Montagehandleiding systeem S 7 RAW

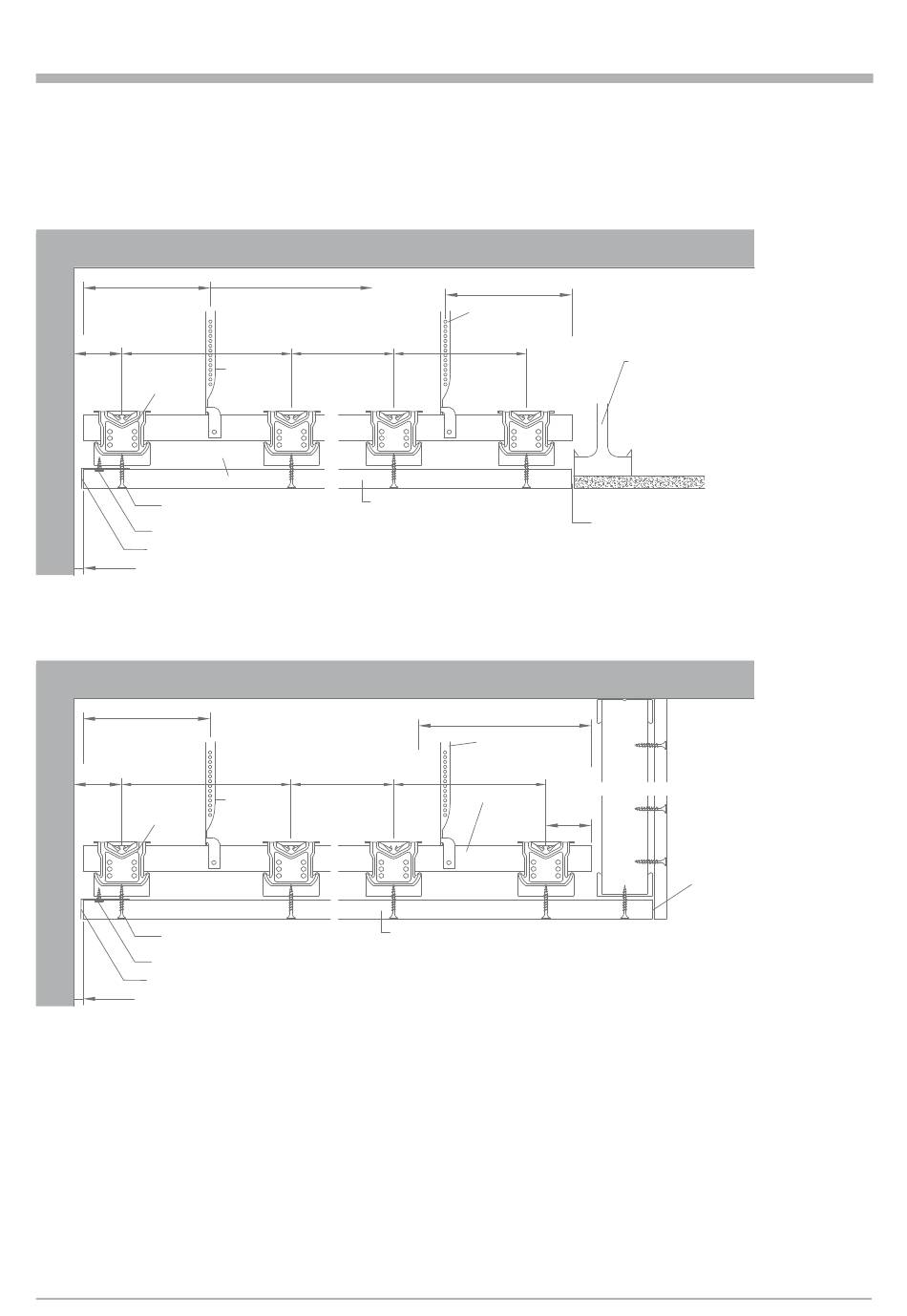

5.6 Aansluiting op friezen, schotten, vouwplaten van gipsplaat
Glijdende aansluiting:
Aansluiting S 7 RAW op GK-fries
Max. 250 mm
60 mm
Nr. 2004
CD-draagprofiel
nr. 2003
Gipsplaatschroef nr. 2007, max.
hartafstand = 150 mm
Metaalschroef nr. 2008
Wandhoek nr. 51/22 op CD-draagprofiel geschroefd
10 mm
Aansluiting S 7 RAW op GK-schot
Max. 250 mm
60 mm
Nr. 2004
Gipsplaatschroef nr. 2007, max.
hartafstand = 150 mm
Metaalschroef nr. 2008
L-hoek nr. 51/22 op CD-draagprofiel geschroefd
10 mm
Max. 1000 mm
350 mm
400 mm
Nonius-
afhanger
nr. 2001
RAW-paneel
350 mm
400 mm
Nonius-
afhanger
nr. 2001
RAW-paneel
Max. 250 mm
Nonius-afhanger
nr. 2001
400 mm
Naad verlijmen met OWA-lijm nr. 99/24
Alle wandaansluitingen van de
GK-fries dienen glijdend te
worden uitgevoerd.
Max. 250 mm
Nonius-afhanger
nr. 2001
400 mm
CD-draag-
profiel
50 mm
nr. 2003
De GK-fries moet worden
gemonteerd volgens de
aanwijzingen van de fabrikant!
Het gewicht wordt gedragen
door de CD-draagprofiel-
afhangers
Verticale offset
GK-plafond
Uitvoering volgens de
instructies van de fabrikant
Afhanging buigstijf met
horizontale versteviging
GK-paneel geschilderd,
wit Bovenaansluiting
GK-schot volgens
fabrieksinstructies
Naad verlijmen met
OWA-lijm nr. 99/24
Alle wandaansluitingen
van de GK-fries dienen
glijdend te worden
uitgevoerd.
