Montagehandleiding systeem S 7 RAW

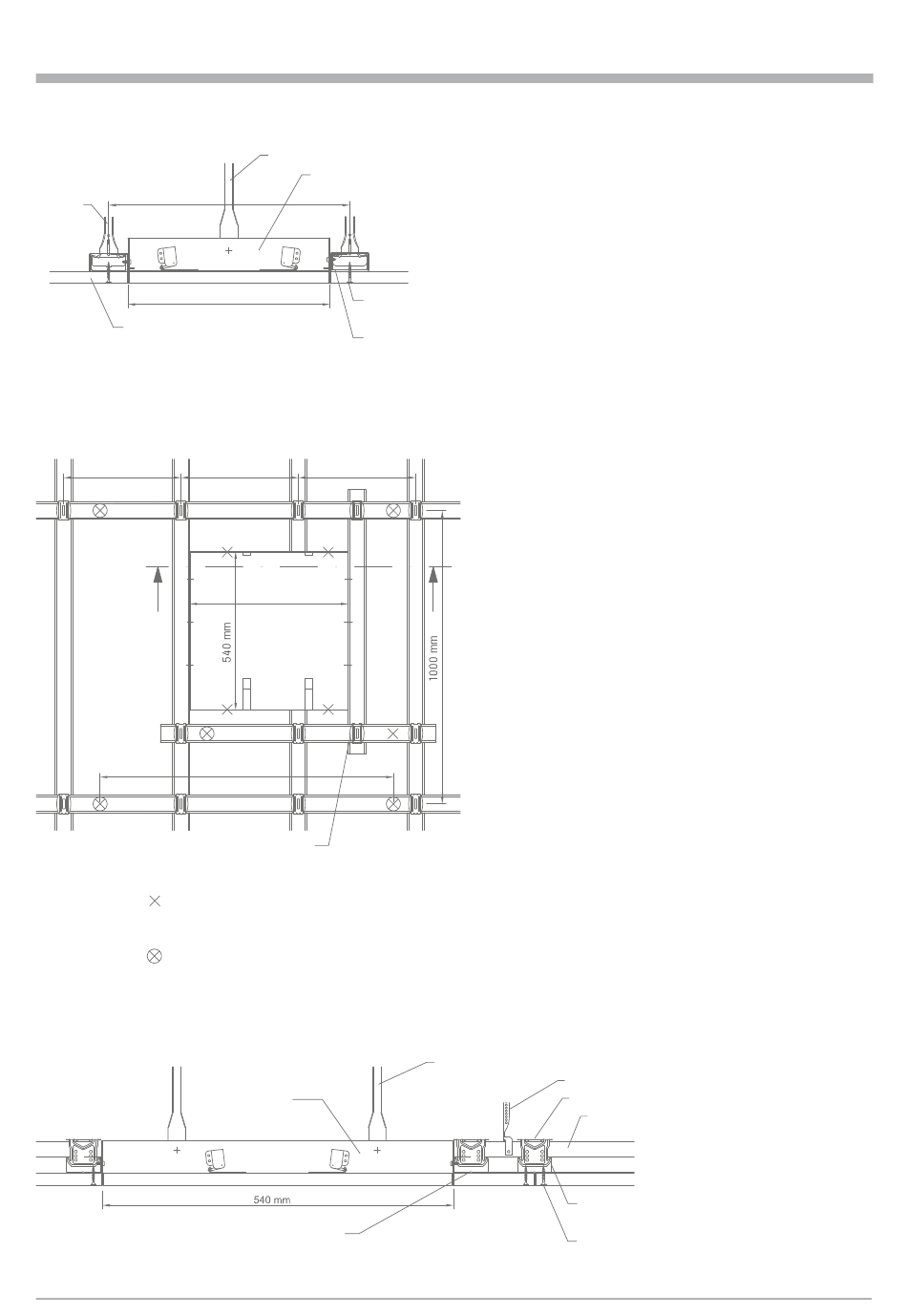

Doorsnede inspectieluik nr. 8031/9:
Nonius-afhanger
400 mm
nr. 2001
RAW-paneel
Comfort-inspectieluik nr. 8031/10 (540 x 540 mm):
400 mm
Extra primair draagprofiel nr. 2003, lengte = 1000 mm
met kruisverbinder nr. 2004 aan secundair draagprofiel nr. 2003 bevestigd
= 4 extra afhangers nr. 17/81
+ verlenging nr. 16/...
+ borgstift nr. 76 (2 maal)
= Nonius-afhanger nr. 2001
Doorsnede inspectieluik nr. 8031/10:
Extra secundair draagprofiel nr. 2003, lengte = 1000 mm,
met kruisverbinder nr. 2004 aan secundair draagprofiel nr. 2003 bevestigd
Nonius-afhanger nr. 17/81
Comfort-inspectieluik
340 mm
Gipsplaatschroef nr. 2007
montageafstand ≤ 150 mm
Secundair draagprofiel nr. 2003
afstand ≤ 400 mm
400 mm
400 mm
540 mm
1000 mm
Comfort-
inspectieluik
Nonius-afhanger
nr. 17/81
Nonius-afhanger nr. 2001
Kruisverbinder nr. 2004
Primair draagprofiel nr. 2003
Secundair draagprofiel nr. 2003
afstand ≤ 400 mm
Gipsplaatschroef nr. 2007
montageafstand ≤ 150 mm
9
