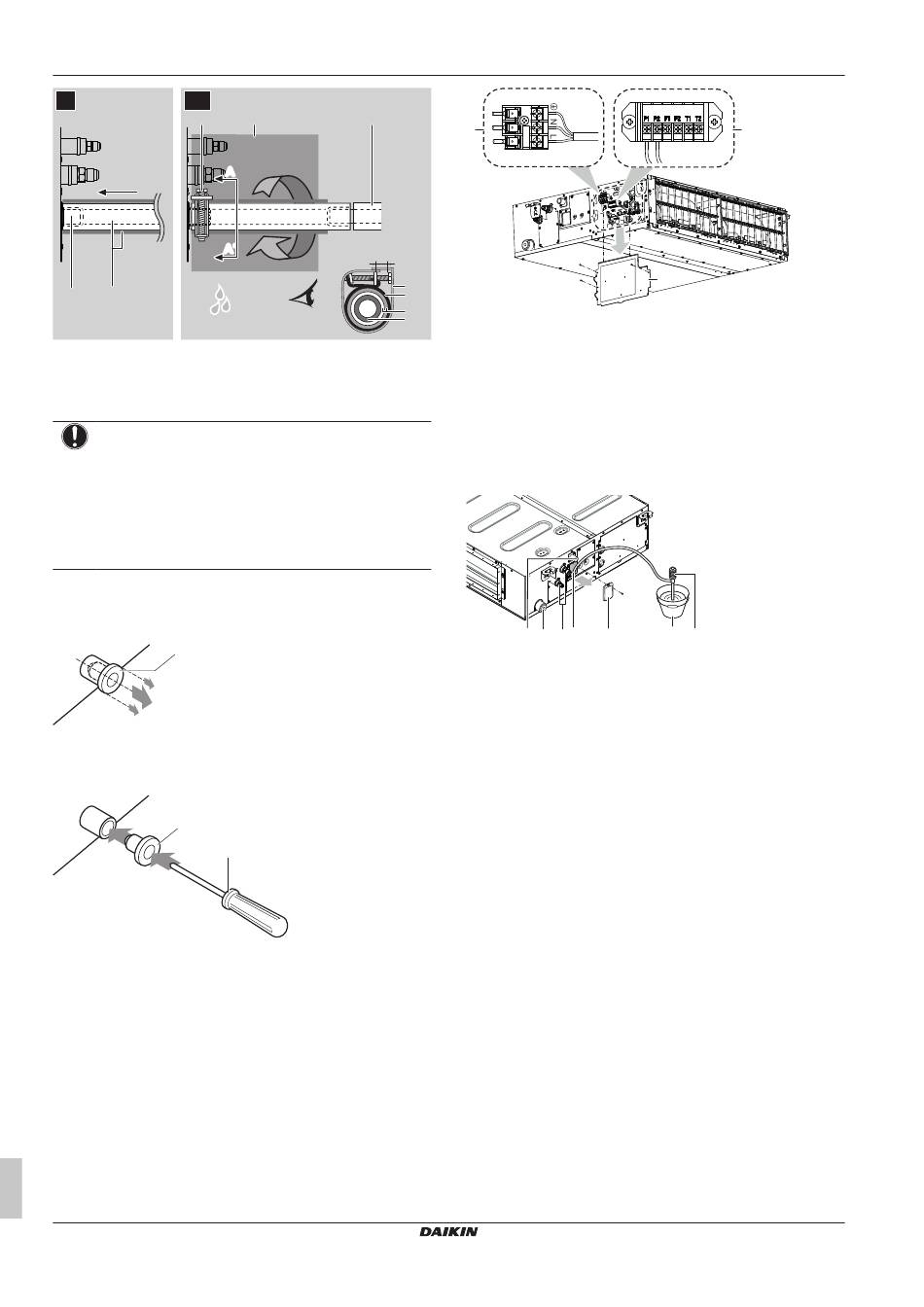

12 Installatie van de unit
1
2~6
c
2
A
A
1
A'
A'
a
b
3
a
Aansluiting afvoerleiding (bevestigd aan de unit)
b
Afvoerslang (accessoire)
c
Metalen klem (accessoire)
d
Groot afdichtingskussen (accessoire)
e
Afvoerleiding (lokaal te voorzien)
OPMERKING
▪ Verwijder de afvoerblindprop NIET. Anders kan er
water uit lekken.
▪ Gebruik de afvoeruitlaat alleen voor het afvoeren van
water voor het onderhoud.
▪ Wees voorzichtig bij het aanbrengen en verwijderen
van de blindprop. Het overmatig uitoefenen van druk
kan de afvoeraansluiting vervormen van de lekbak.
Afvoeruitlaat voor onderhoud
Verwijder de blindprop.
▪ Beweeg de blindprop niet op en neer.
a
Duw de blindprop in.
▪ Plaats
de
plug
en
kruiskopschroevendraaier.
a
b
a
Blindprop
b
Kruiskopschroevendraaier
Controle op waterlekken
De procedure verschilt afhankelijk van of de installatie van het
systeem al voltooid is of niet. Wanneer de installatie van het
systeem nog niet voltooid is, sluit u de gebruikersinterface en de
voeding tijdelijk aan op de unit.
Wanneer de installatie van het systeem nog niet voltooid is
1 Sluit de elektrische bedrading tijdelijk aan.
▪ Verwijder het servicedeksel.
▪ Sluit de elektrische voeding aan.
▪ Sluit de gebruikersinterface aan.
▪ Breng het servicedeksel weer aan.
Montagehandleiding en gebruiksaanwijzing
18
d
e
4
5
≤4 mm
A-A'
duw
ze
omlaag
met
a
d
c
b
a
a
Klemmenstrook voeding
b
Klemmenstrook gebruikersinterface
c
Servicedeksel met bedradingsschema
2 Schakel de voeding IN.
3 Begin de werking met alleen ventileren (zie de uitgebreide
handleiding
gebruikersinterface).
4 Verwijder het deksel van de waterinlaat (1 schroef).
5 Giet ongeveer 1 l water langzaam in de waterinlaat en
controleer op lekken.
a
b
c
d
a
Afvoeraansluiting
b
Afvoeruitlaat voor onderhoud
c
Koelmiddelleidingen
d
Waterinlaat
e
Deksel waterinlaat
f
Emmer (water bijvullen via waterinlaat)
g
Draagbare pomp
6 Schakel de voeding UIT.
een
7 Koppel de elektrische bedrading los.
▪ Verwijder het servicedeksel.
▪ Maak de elektrische voeding los.
▪ Koppel de gebruikersinterface los.
▪ Breng het servicedeksel weer aan.
Wanneer de installatie van het systeem al voltooid is
1 Begin de koelwerking (zie de uitgebreide handleiding of de
servicehandleiding van de gebruikersinterface).
2 Giet ongeveer 1 l water langzaam in de waterinlaat en
controleer op lekken (zie
systeem nog niet voltooid
b
c
of
de
servicehandleiding
e
f
g
"Wanneer de installatie van het
is" [ 4 18]).
FXSA15~140A2VEB
VRV-systeemairconditioner
3P599602-1C – 2022.02
