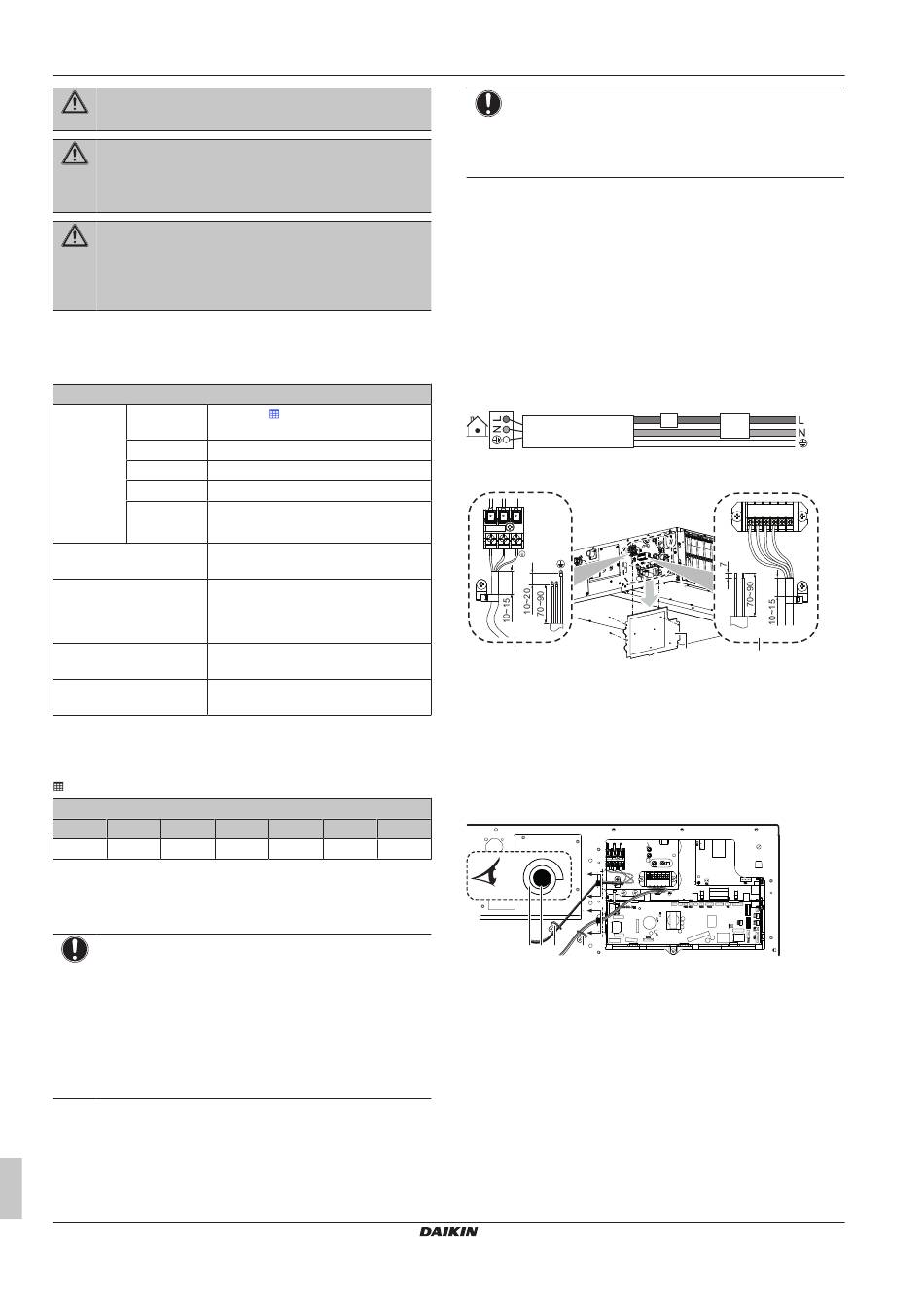

14 Elektrische installatie
WAARSCHUWING
Gebruik voor de stroomkabels ALTIJD meeraderige kabel.
WAARSCHUWING
Gebruik een alpolige schakelaar met een contactscheiding
van minstens 3 mm om het contact volledig te verbreken
onder overspanningscategorie III.
WAARSCHUWING
Als het netsnoer beschadigd is, MOET de fabrikant, zijn
vertegenwoordiger,
zijn
gelijkaardige bevoegde personen het snoer vervangen om
een gevaarlijke situatie te voorkomen.
14.1
Specificaties van standaard
bedradingscomponenten
Onderdeel
(a)
Voedingska
MCA
bel
Spanning
Fase
Frequentie
Draaddikten
Transmissiebedrading
montagehandleiding van de buitenunit
Kabel gebruikersinterface
0,75 tot 1,25 mm
Aanbevolen lokale
zekering
Reststroomapparaat
Moeten voldoen aan de toepasselijke
(a)
MCA=Minimum circuitampère. De opgegeven waarden zijn
maximumwaarden (zie elektrische data van binnenunit voor
precieze waarden).
14‒1 Minimum circuitampère
Klasse
15~25
32
40~63
0,8 A
0,9 A
1,4 A
1,7 A
14.2
Elektrische bedrading aansluiten
op de binnenunit
OPMERKING
▪ Volg het bedradingsschema (bij de unit geleverd, op de
binnenkant van het servicedeksel).
▪ Voor instructies over de aansluiting van de optionele
apparatuur, zie de bij optionele apparatuur geleverde
montagehandleiding.
▪ Zorg ervoor dat de elektrische bedrading goed zit zodat
het servicedeksel nadien weer goed kan worden
aangebracht.
De bedrading van de voeding en van de transmissie moeten
afzonderlijk worden gehouden. Beide bedradingen moeten ALTIJD
op minstens 50 mm van elkaar worden gehouden om eventuele
elektrische storingen te voorkomen.
Montagehandleiding en gebruiksaanwijzing
20
servicevertegenwoordiger
"
14‒1 Minimum
circuitampère" [ 4 20]
220~240 V/220 V
1~
50/60 Hz
2
1,5 mm
(3-aderige kabel)
H07RN-F (60245 IEC 66)
Voor specificaties, zie de
2
(2-aderige kabel)
H05RN-F (60245 IEC 57)
Lengte ≤500 m
6 A
wetgeving
80
100
125
140
2 A
2,2 A
3 A
OPMERKING
Zorg ervoor dat de voedingskabel en de transmissiekabel
van elkaar gescheiden blijven. De transmissiebedrading en
de voedingsbedrading mogen kruisen, maar ze mogen
NIET parallel lopen.
1 Verwijder het servicedeksel.
2 Kabel gebruikersinterface: Steek de kabel door het frame en
sluit hem aan op het klemmenblok (P1, P2).
3 Transmissiekabel: Steek de kabel door het frame en sluit hem
aan op de klemmenstrook (de symbolen F1, F2 moeten
of
overeenstemmen met die op de buitenunit). Bundel de
transmissiekabel
gebruikersinterface en leg ze met een kabelbinder (lokaal te
voorzien) vast op de kabelbevestiging.
4 Voedingskabel: Geleid de kabel door het frame en sluit hem
aan op de klemmenstrook (L, N, aarding). Maak de kabel vast
met
een
kabelbinder
kabelbevestiging.
a
Stroomonderbreker
b
Reststroomapparaat
L N
a
a
Voedings- en aardingsbedrading
b
Servicedeksel met bedradingsschema
c
Bedrading transmissie en gebruikersinterface
5 Plastic klem voor kabelbinder: Steek de kabelbinders door de
plastic klemmen en maak ze vast om de kabels vast te leggen.
6 Draai het afdichtingsmateriaal (accessoire) rond de kabels om
te voorkomen dat er water in de unit kan. Dicht alle openingen
af om te voorkomen dat kleine dieren in het systeem
terechtkomen.
A-A'
a b
c
c
a
Kleine afdichting (accessoire)
b
Bedrading
c
Plastic klem voor kabelbinder
7 Breng het servicedeksel weer aan.
Voorbeeld van een compleet systeem
1 gebruikersinterface bestuurt 1 binnenunit.
samen
met
de
kabel
(lokaal
te
voorzien)
a
b
P1P2 F1 F2
b
c
A
A
A'
A'
A
A
A'
A'
FXSA15~140A2VEB
VRV-systeemairconditioner
3P599602-1C – 2022.02
van
de
op
de
