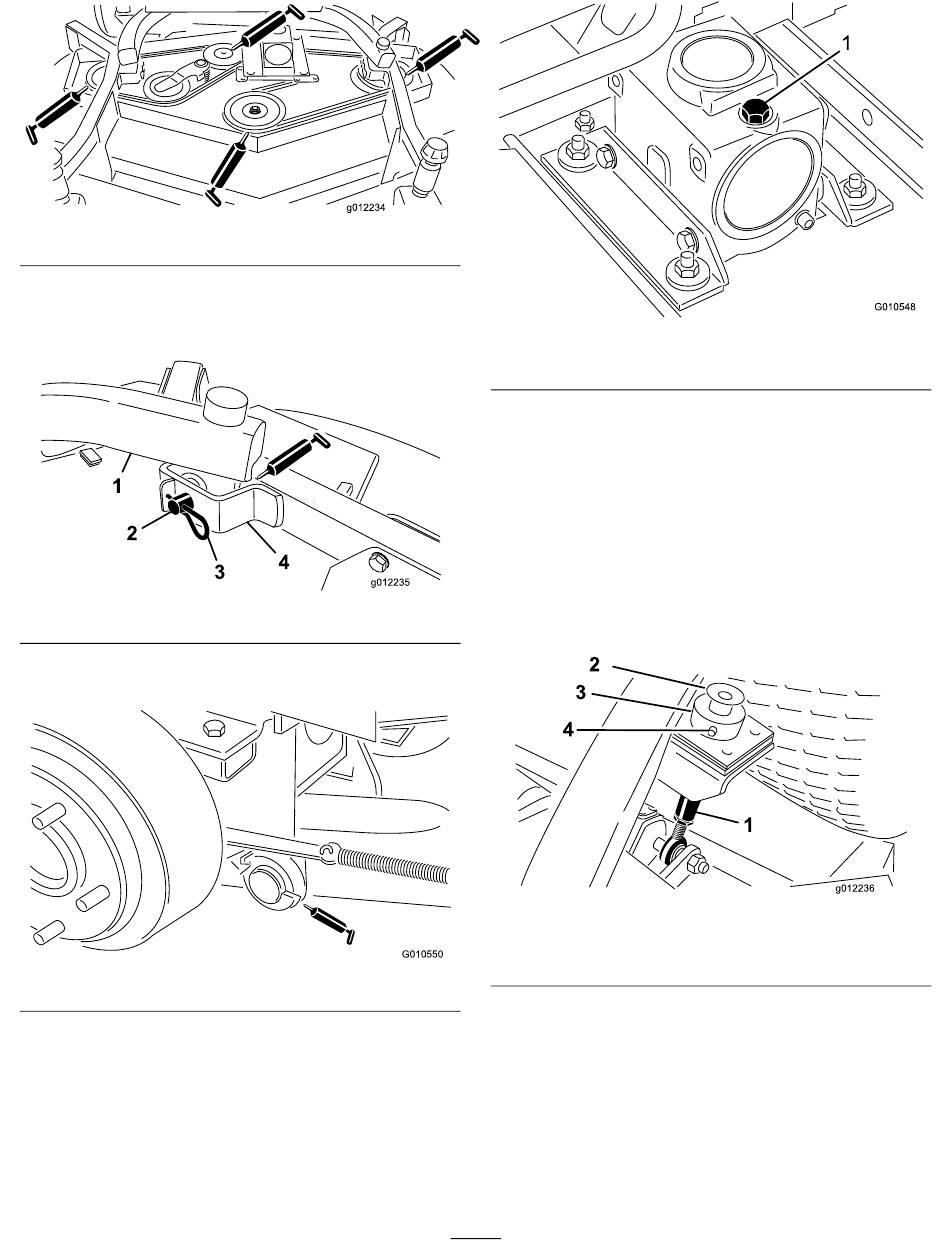

• Lagers van de arm van de spanpoelie (Figuur 16)
• Draaipunten van hefarmen, voorzijde (2)
(Figuur 17)
• Draaipunten van hefarmen, achterzijde (2)
(Figuur 18)
2. Plaats het maaidek op een horizontaal oppervlak
en breng het maaidek omlaag. Verwijder de
peilstok/vulplug op de bovenkant van de
tandwielkast (Figuur 19) en controleer of het peil
van de tandwielolie tussen de merktekens op de
peilstok staat. Als het oliepeil laag is, vul dan SAE
80-90 tandwielolie bij tot het peil zich tussen de
markeringen bevindt.
Figuur 16
Figuur 17
Figuur 18
1. Peilstok/vulplug
Het maaidek van de
tractie-eenheid verwijderen
1. Plaats de machine op een horizontaal oppervlak,
breng het maaidek omlaag, zet de hefhendel in de
zweefstand, zet de motor af en stel de parkeerrem
in werking.
2. Verwijder de bout en ring die aan de bovenzijde van
elke maaihoogtestang zijn bevestigd (Figuur 20).
1. Maaihoogtestang
2. Bout en ring
3. Verwijder de R-pen en gaffelpen waarmee de kraag
aan de maaihoogtestang aan de achterzijde van het
maaidek is bevestigd (Figuur 20). Verwijder de
maaihoogtekraag.
4. Verwijder de R-pen en gaffelpen waarmee de
hefarmen aan de beugels van de zwenkwielarm zijn
bevestigd (Figuur 21).
19
Figuur 19
Figuur 20
3. Maaihoogtekraag
4. R-pen en gaffelpen
