Modem
Dell™ Latitude™ E6500 Onderhoudshandleiding
De modem verwijderen
De modem opnieuw installeren
De modem verwijderen
Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie
over beste praktijken op het gebied van veiligheid onze website over de naleving van wet- en regelgeving op www.dell.com at:
www.dell.com/regulatory_compliance.
1. Volg de procedures in
Voordat u aan de computer gaat
2. Klap het beeldscherm dicht en zet de computer op zijn kop.
3. Verwijder de onderplaat van de computer (zie
4. Verwijder de scharnierkappen (zie
5. Verwijder de polssteun (zie
6. Verwijder de flexibele oranje modemkabel door de lipjes naar voren te drukken en de kabel te verwijderen.
7. Verwijder de zwarte RJ11-modemkabel van de modem.
8. Verwijder de M2 x 3 mm-schroef uit de modem.

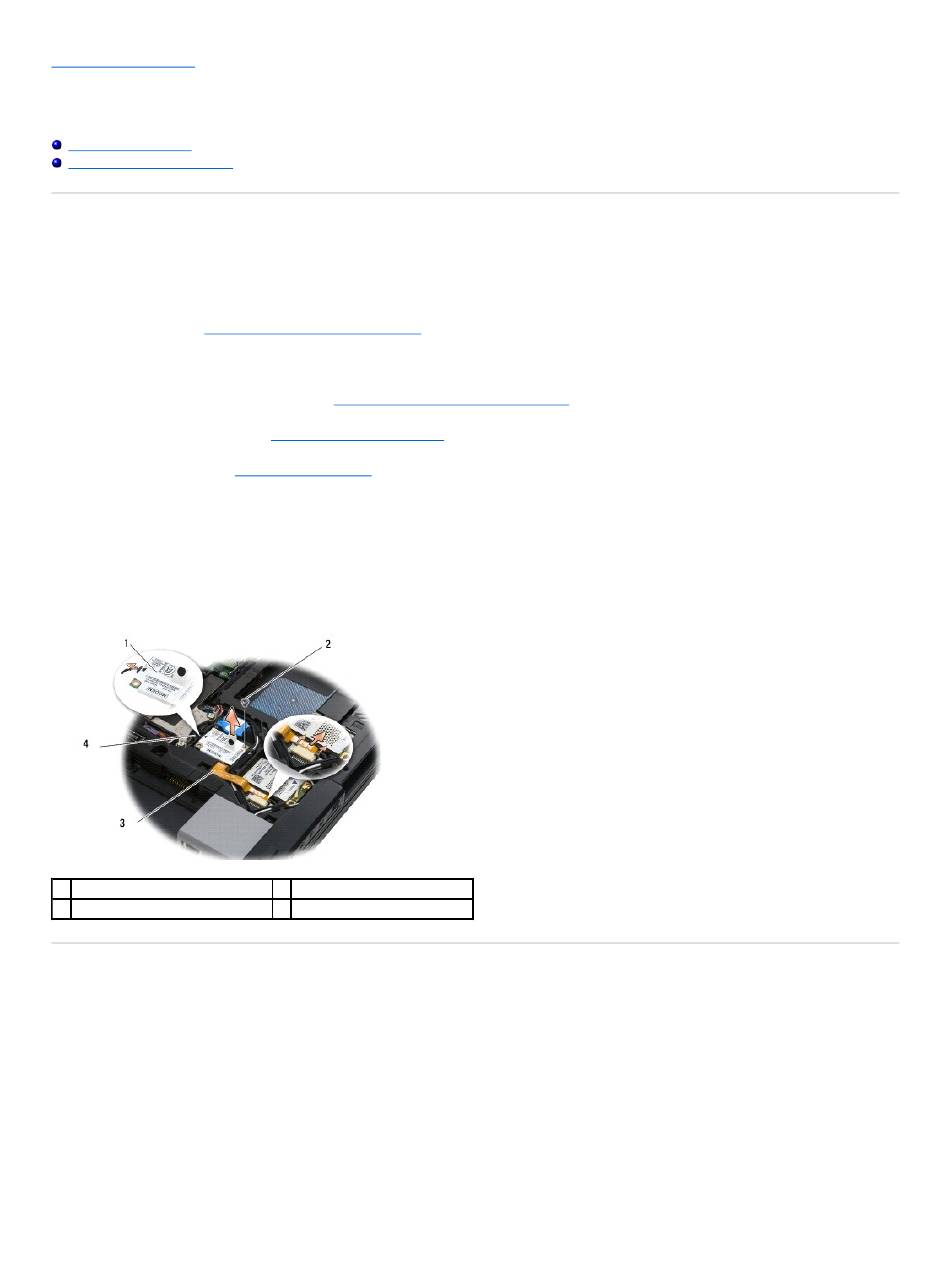

9. Verwijder de modem.
1
modem
3
flexibele oranje modemkabel
De modem opnieuw installeren
Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie
over beste praktijken op het gebied van veiligheid onze website over de naleving van wet-en regelgeving op www.dell.com at:
www.dell.com/regulatory_compliance.
1. Plaats de modem in de computerkast.
2. Plaats de zwarte RJ11-modemkabel in de hiervoor bestemde ruimte in de computerkast.
3. Plaats de M2 x 3 mm schroef terug om de modem aan de I/O-dochterkaart vast te zetten.
4. Sluit de zwarte RJ11-modemkabel aan op de modem.
5. Sluit de flexibele oranje modemkabel aan op de I/O-dochterkaart.
werken.
De onderplaat van de computer
De scharnierkappen
verwijderen).
De polssteun
verwijderen).
2
M2 x 3 mm schroef
4
zwarte RJ11-modemkabel
verwijderen).
