| Installatie
4.3.1
Montagebeugels

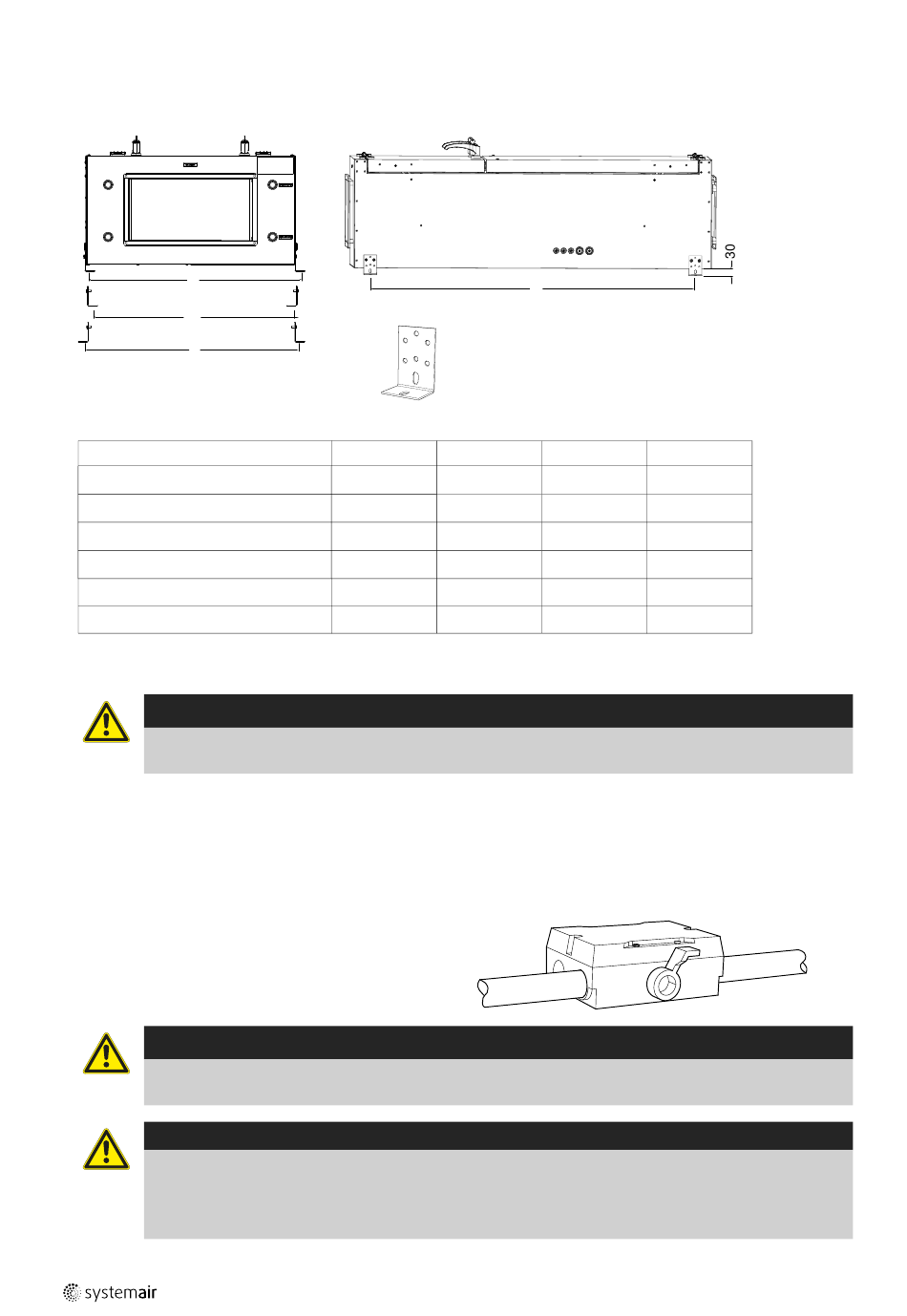

Bij de Topvex SF-unit worden 4 montagebeugels meegeleverd waarmee de unit kan worden gemonteerd zoals in illu-
straties Figuur 3 en Figuur 4.
A
B
C
Fig. 4
Model
Topvex Topvex SF02EL/HW
Topvex Topvex SF03 EL/HW
Topvex Topvex SF04 EL/ HW
Topvex Topvex SF06 EL/ HW
Topvex Topvex SF08 HW
Topvex Topvex SF12 HW
4.3.2
Installatieprocedure
Waarschuwing
Let bij de montage en het onderhoud op scherpe kanten. Zorg ervoor dat een geschikte hefinstallatie wordt
gebruikt. Draag beschermende kleding.
1 Bereid de plaats voor waar de unit wordt gemonteerd.
Let op dat de plaats vlak en waterpas is en het ge-
wicht van de unit kan dragen. Volg bij de installatie de
lokale wet- en regelgeving.
2 Zet de unit op zijn plaats.
3 Sluit de unit aan op de voeding met de juiste meege-
leverde meerpolige werkschakelaar, veiligheidsscha-
kelaar (accessoire). De bedrading wordt rechtstreeks
naar de elektrische schakelkast geleid.
Zie bijgesloten bedradingsschema en hoofdstuk 4.4.3
voor meer informatie.
Waarschuwing
De elektrische aansluiting van de unit op de voeding moet vooraf worden gegaan door een juiste
meerpolige werkschakelaar met een minimale opening van 3 mm.
Gevaar
• Controleer of de voeding naar de unit is ontkoppeld voordat onderhouds- of elektrische werkzaamheden
worden verricht!
• Alle elektrische aansluitingen moeten door een bevoegde installateur en volgens de lokale wet- en
regelgeving worden verricht.
A
B
563
523
626
586
756
716
856
816
911
871
1017
977
D
C
D
603
1235
666
1322
796
1322
896
1322
951
1322
1057
1371
