4.4
Aansluiting
4.4.1
Kanalen
De lucht naar en van deze unit loopt via een kanaalsysteem. Voor een lange levensduur en geschikte schoonmaakmo-
gelijkheden worden kanalen van verzinkt staalprofiel ten zeerste aanbevolen.
Voor een laag energieverbruik en de vereiste luchtstroom moet het kanaalsysteem in bedrijf worden gesteld voor lage
luchtsnelheden en laag drukverlies.

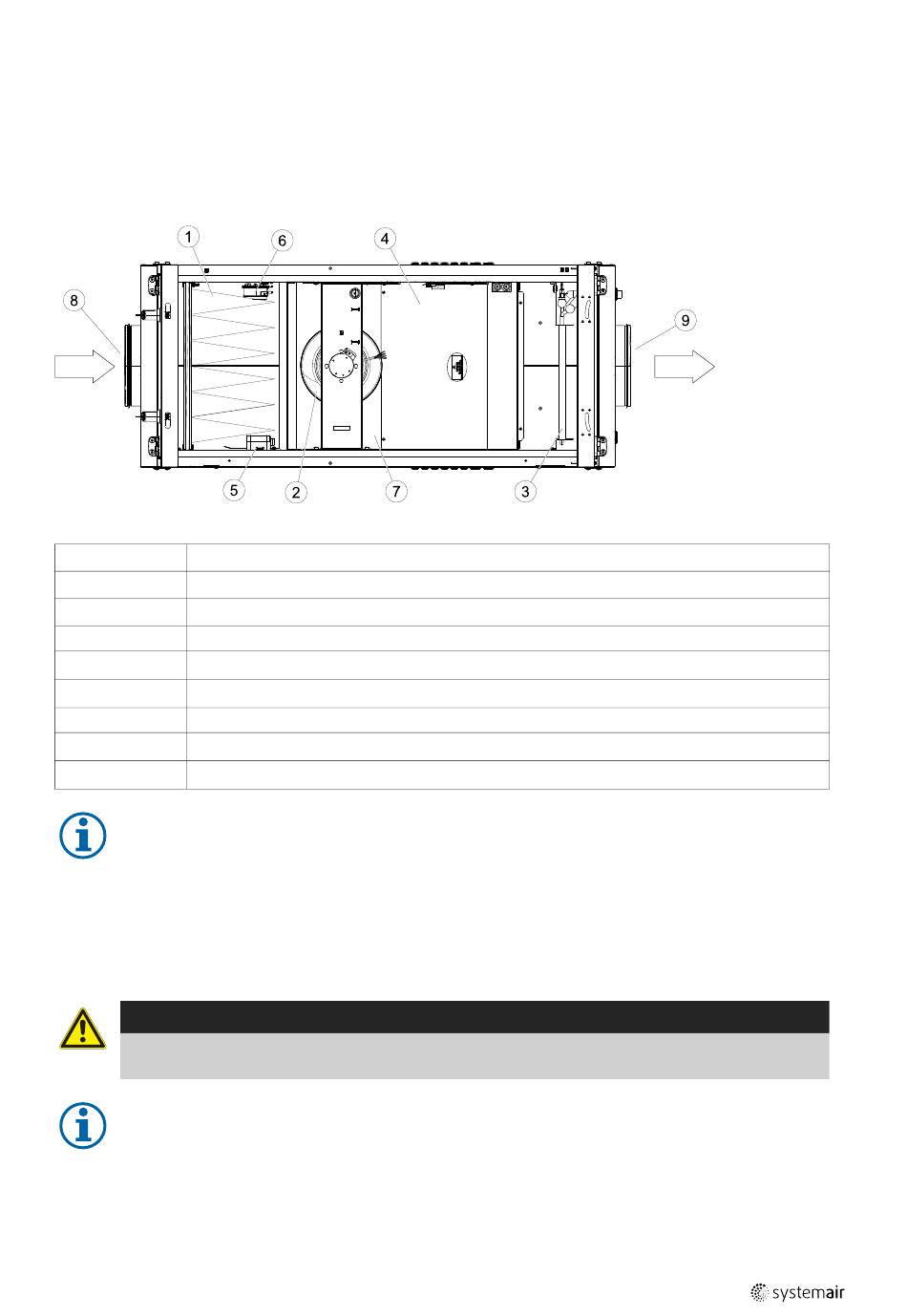

Fig. 5 HW-unit
1
Filter, toevoerlucht
2
Ventilator, toevoerlucht
3
Verwarmer, elektrisch of water
4
Elektrische schakelkast
5
Drukbewaking filter
6
Luchtstroomsensor (alleen EL-units)
7
Buitenluchtsensor
8
Kanaalaansluiting, buitenlucht
9
Kanaalaansluiting, toevoerlucht
Let op:
Kanaalaansluitingen/kanaaleinden dienen tijdens opslag en installatie te worden afgedekt
Roosters voor inlaat/dak-units moeten worden geïnstalleerd volgens de geldende bouwvoorschriften.
Monteer de unit in de richting van de luchtstroom.
Maak alle verbindingen tussen de kanalen en de Topvex SF-unit nauwkeurig vast met behulp van minimaal 4 klinkna-
gels per verbinding (ronde kanalen) en 4 M8-bouten per verbinding (rechthoekige leidingen). Voor de luchtdichtheid
van rechthoekige kanalen moeten afdichtingstrips of een afdichtingsmiddel worden gebruikt.
Pas op
Om te voorkomen dat het geluid van de unit via het kanaalsysteem wordt overgedragen, moeten
geluiddempers worden geïnstalleerd op de toevoerlucht.
Let op:
Als de unit op een koude plaats wordt geïnstalleerd, dienen alle verbindingen te worden geïsoleerd en
afgeplakt.
13032413 | A004
9
