GEMOTORISEERDE DRIEWEG VERDEELAFSLUITERS VOOR WATER

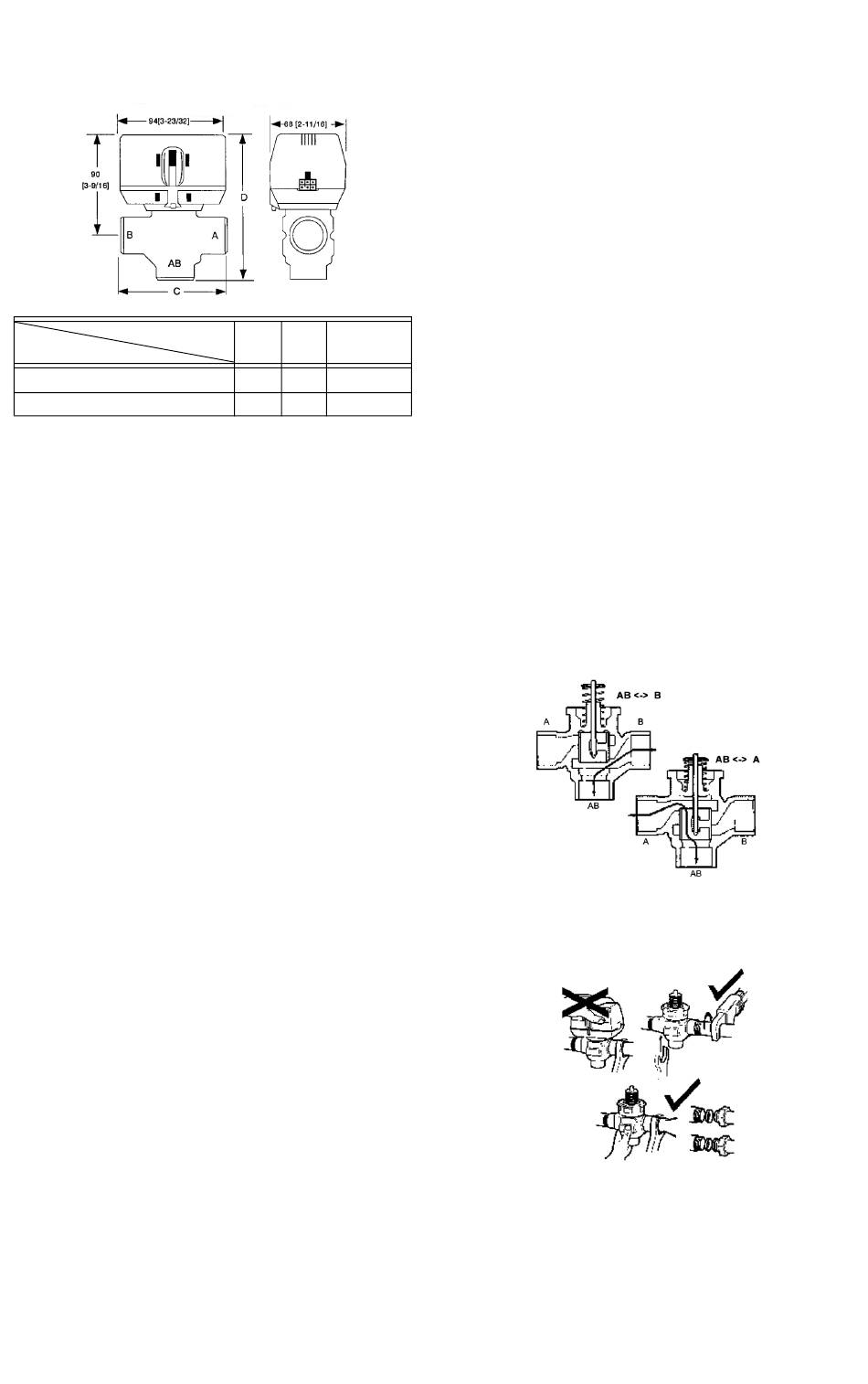

Afmetingen, aansluitmaten en
doorstroomhoeveelheden (zie tabel):
Maten
Aansluiting
1)
22 mm klemkoppelin
1" BSPP (binnendraad)
1)
Levering inclusief 3 klemwartels en klemringen.
VERVANGINGSONDERDELEN (IN TRADELINE-
VERPAKKING)
Complete motorgedeelten met Molex® insteek-
aansluiting (aansluitkabel niet meegeleverd).
VC210ZZ05
Voor besturing met enkelpolig
omschakelcontact, 24 V, 50 Hz.
VC8010ZZ05
Voor besturing met enkelpolig
aan/uit schakelcontact, 24 V, 50 Hz.
VC8610ZZ05
Als VC8010ZZ05, echter met
vervolgschakelaar (enkelpolig
omschakelend).
Losse aansluitkabels met Molex® steker voor
motorgedeelten VC-Serie, lengte 1 metre:
40007182-101
met 3 aders.
40007182-102
met 6 aders (voor motorgedeelten
met vervolgschakelaar).
Compleet binnenwerk voor 3-weg afsluiters VC-Serie,
inclusief montagesleutel.
VCZZ6005
Standaard regelkarakteristeik.
VCZZ6105
Speciale regelkarakteristiek.
INSTALLATIE VAN DE
DRIEWEG AFSLUITER
Alvorens met de installatie te beginnen:
1. Lees dit installatievoorschrift aandachtig.
Zie ook de installatievoorschriften die bij de CV-
ketel of het warmwatertoestel behoren (indien
van toepassing).
2. Controleer de technische gegevens in dit
voorschrift en op het produkt om er zeker van te
zijn dat de afsluiter geschikt is voor de
toepassing.
3. De installatie mag uitsluitend geschieden door
een vakbekwame en bevoegde monteur.
4. Controleer na beëindiging van de
werkzaamheden de goede werking van de
cmplete afsluiter door deze tenminste een
complete bedrijfscyclus te laten doorlopen.
5. Om de afsluiter gemakkelijk te kunnen monteren
kan het motorgedeelte het beste worden
verwijderd. De motor kan in verschillende
standen op de afsluiter worden aangebracht (bij
voorkeur met de handbedieningshendel aan de
voorzijde).
69-2573NL—03
C
D
Kvs
(mm) (mm)
(nominaal)
112
140
7,1
94
136
7,7
6. Er is tenminste 25 mm ruimte boven het
motorgedeelte benodigd om deze van de
afsluiter te kunnen verwijderen.
HET MONTEREN VAN DE AFSLUITER
Algemeen
De afsluiter mag in iedere gewenste stand worden
gemonteerd (zie fig. 1), echter bij voorkeur niet zodanig,
dat het motorgedeelte onder de horizontale lijn van de
afsluiter komt. Zorg dat er voldoende ruimte rondom het
motorgedeelte is om deze van de afsluiter te kunnen
verqijderen voor service- of vervangingswerkzaamheden.
Afsluiters met inwendige of uitwendige schroefdraad (BSPP)
De afsluiter wordt direct op de leiding gefit of, bij
uitvoeringen met buitendraad, met behulp van vlakke
koppelingen en pakkingringen op de leiding
gemonteerd. Gebruik bij het fitten een goed
afdichtingsmiddel (hennep of pasta) om een waterdichte
verbinding te garanderen. Klem de afsluiter uitsluitend
op de zeskante klemvlakken bij de aansluitpoorten of op
de vlakken aan de zijkant van het afsluiterhuis (zie fig. 2).
Afsluiters met klemkoppelingen
Schuif de dunwandige montagebuis door de
klemkoppeling in het afsluiterhuis tot deze stuit en
draai de klemwartels aan tot een waterdichte
verbinding wordt verkregen.
Voorkom dat de klemwartels te vast worden
aangedraaid. Het maximaal toelaatbare
aandraaimoment voor een 22 mm klemkoppeling is
45 Nm (33 Lb.ft).
Fig. 1. Inwendige doorstroming bij drieweg
verdeelafsluiters.
Fig. 2. Het monteren van de VC-afsluiter in de leiding.
HET MONTEREN VAN HET
MOTORGEDEELTE OP DE AFSLUITER
1. Bepaal de stand waarin de motor moet worden
geplaatst, waarbij de rode standaanwijzer
/handbedieningshendel zo goed mogelijk
zichtbaar en bedienbaar is.
2
