2. Houd het motorgedeelte onder een hoek van 45°
(1/8 slag tegen de klok in) boven de afsluiter en
laat hem zakken in de bajonetpassing. Draai
hem vervolgens rechtsom tot hij vastklikt in de
borging. De motor kan in twee standen op de
afsluiter worden geborgd.
Plaasting dwars op de afsluiter is eveneens
mogelijk maar in deze stand kan het
motorgedeelte niet worden geborgd.
3. Om de borging op te heffen, moet de ontgrendelpal
die zich onder de rode handbedieningshendel
bevindt, worden ingedrukt. Hierna kan de motor in
omgekeerde volgorde van handelingen uit de
bajonetsluiting worden losgenomen (zie tekening).
4. Breng de elektrische aansluiting tot stand door
de Molex® steker van de bedrading in de Molex®
aansluiting van het motorgedeelte te steken. De
steker klikt vast in het aansluitblokje. Voor het
losnemen van de steker moet eerst de kunststof
vergrendellip aan de bovenzijde van het
aansluitblokje worden ingedrukt.
Handbedieningshendel / standaanwijzer
De handbedieningshendel kan uitsluitend worden
bediend als deze in de bovenste stand staat
(afsluiterpoort A gesloten).
Door de hendel krachtig, tegen de veerdruk in, omlaag
te bewegen en in de middenstand naar achteren te
duwen, blijft de afsluiter in de tussenstand staan,
waarbij poort A en B beide gedeeltelijk goepend zijn.
In deze stand kan de installatie worden gevuld en
afgetapt of kan de installatie in bedrijf blijven bij een
storing in de elektrische besturing van de VC-afsluiter.
Door de hendel vanuit de middenstand iets omlaag te
drukken en uit te trekken, wordt de blokkering
opgeheven en zal de afsluiter onder veerdruk weer in de
oorspronkelijke stand (poort A gesloten terugkeren).
Als de motor wordt bekrachtigd, wordt tijdens het
omlopen de blokkering in de middenstand automatisch
opgeheven. Indien de bedieningshendel in de onderste
(bekrachtigde) stand staat, kan handbediening
uitsluitend plaatsvinden door het motorgedeelte
geheel te verwijderen.
BEDRADING/ELEKTRISCHE
AANSLUITING

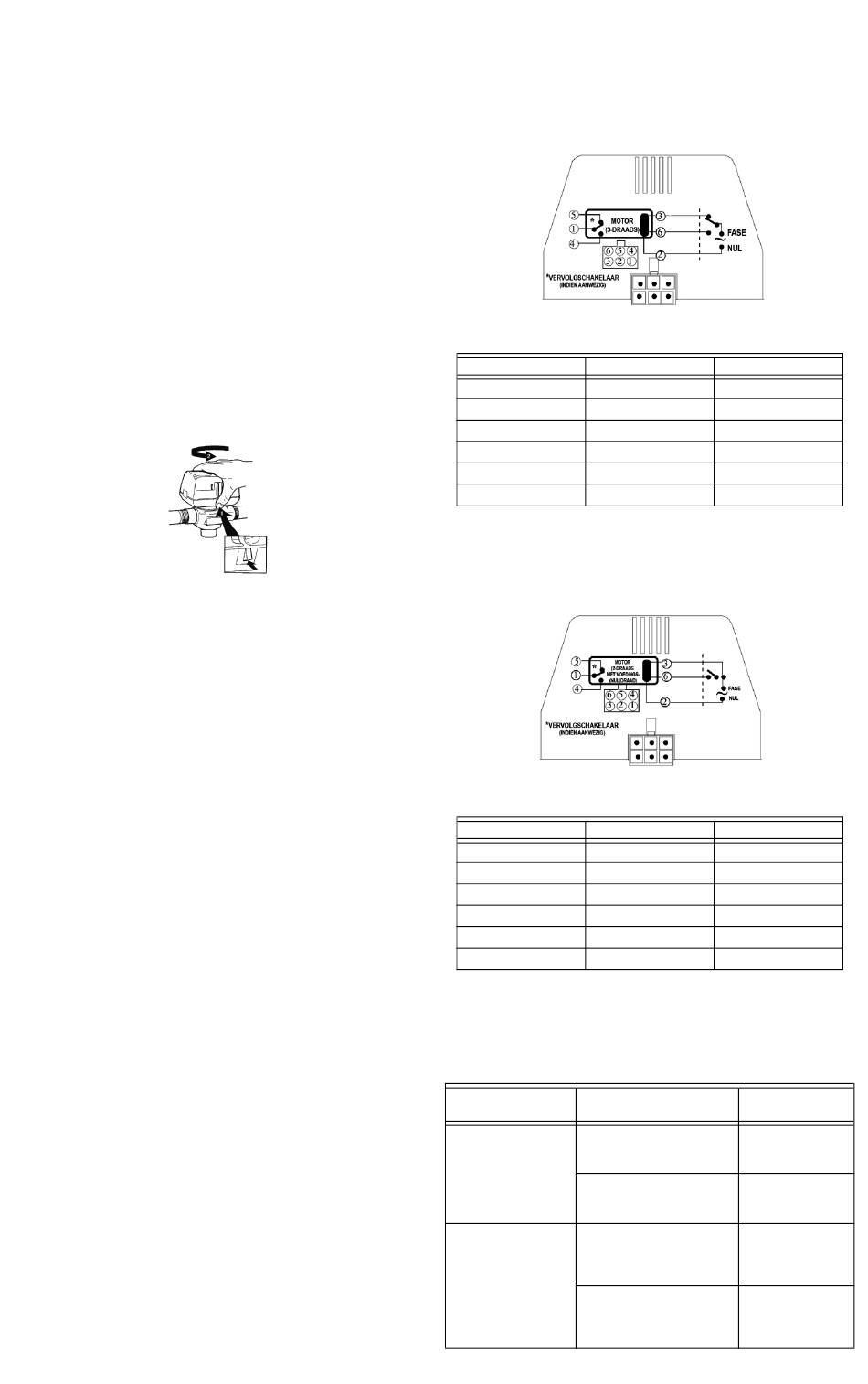

De schema's van fig. 3 en 4 geven de verschillende
mogelijkheden van bedrading en aansluiting weer.
Waarschuwing
1. Schakel de netspanning uit alvorens met de
bedrading of de elektrische aansluiting te beginnen.
2. Sluit nooit de voedings- of schakeldraden kort.
Dit kan beschadiging van de
besturingsonderdelen (bijv. de
kamerthermostaat of de ketel-elektronica) tot
gevolg hebben.
3. De vervolgschakelaar mag uitsluitend in
zwakstroom (24 V, 50 Hz; max. 2,2 A)
schakelcircuits worden opgenomen.
GEMOTORISEERDE DRIEWEG VERDEELAFSLUITERS VOOR WATER
Opgelet
De vervolgschakelaar (indien aanwezig) maakt contact
1-4 (oranje - grijs) even voor het einde van de omlooptijd
waarbij poort A wordt geopend (zie fig. 3 en 4).
Kleurcode van de draden in aansluitkabel (kabel met Molex® steker
wordt meegelverd met complete afsluitercombinaties Tradeline)
Klem
1
2
3
4
5
6
*Vervolgschakelaar (indien aanwezig)
**Stand van poort A
Fig. 3. Bedradingsvoorbeeld Serie 20 voor besturing
Kleurcode van de draden in aansluitkabel (kabel met Molex® steker
wordt meegelverd met complete afsluitercombinatie Tradeline)
Klem
1
2
3
4
5
6
*Vervolgschakelaar (indien aanwezig)
**Stand van poort A
Fig. 4. Bedradingsvoorbeeld Serie 80 voor besturing
met enkelpolig aan/uit schakelcontact.
Motorgedeelte
Serie 20, 3-draads
(besturing doo
enkelpolig
omschakelcontact)
Serie 80, 2-draads
met voedings (nul)
draad (besturing
door enkelpolig
aan/uit
schakelcontact)
3
Funktie
Com*
Nul (24V, 50Hz)
Dicht**
NO*
NC*
Open**
met enkelpolig omschakecontact.
Funktie
Com*
Nul (24V, 50Hz)
Dicht**
NO*
NC*
Open**
Werkingstabel
Molex®
Stkerpennummer
pen 2 en 3
spanningsvoerend, pen 6
spanningsloos
pen 2 en 6
spanningsvoerend, pen 3
spanningsloos
pen 2 en 3
spanningsvoerend,
verbinding pen 3 en 6
verbroken
pen 2 en 3
spanningsvoerend,
verbinding pen 3 en 6
gemaakt
Kleur
Oranje
Blauw
Bruin
Grijs
Wit
Zwart
Kleur
Oranje
Blauw
Bruin
Grijs
Wit
Zwart
Afsluiterbeweging
Poort A sluit
Poort B sluit
Poort A sluit
Poort B sluit
69-2573NL—03
