8. MONTAGE EN INREGELING
Bevestig de groep zo dat er genoeg plaats is voor herstelling of reiniging.
De muur waarop de groep gemonteerd wordt moet een effen oppervlak hebben. Eventuele oneffenheden kunnen maken dat
de groep schuin hangt en daardoor de goede werking van de groep in het gedrang brengen. De minimum afmetingen van de groep
tot aan de bevestigingsmuren worden in fig. 3 getoond.

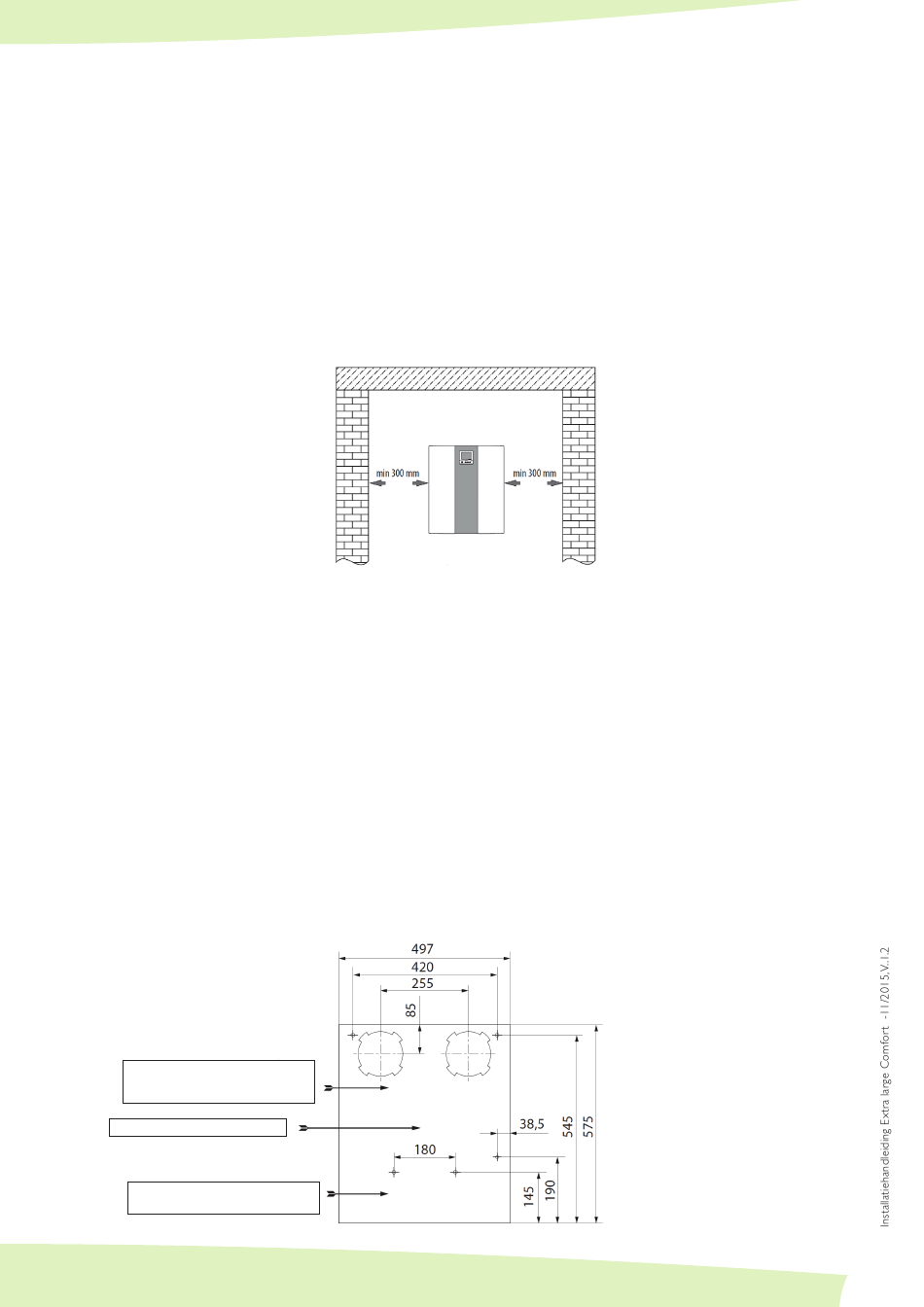

Fig.3. Minimum afstand tussen de groep en de muur
Opening: dia.125mm
Boor: 132mm
De ventilatiegroep wordt onmiddellijk gemonteerd in de ruimte waar geventileerd dient te worden. Vooraleer te starten met de
montage van de groep dienen de bevestigingsopeningen gemarkeerd en geboord te worden dmv de montageplaat, fig.4
Montagevolgorde met de montageplaat, fig. 5:
1. Fixeer de montageplaat op de muur met tape op gewenste hoogte.
2. Markeer twee boringsopeningen Ø130 mm voor de luchtkanalen en 4 openingen Ø 8 mm om de groep te bevestigen.
3. Neem de montageplaat van de muur en boor de gaten voor de luchtkanalen en gaten van 90 mm diep om de groep te
bevestigen. Plaats de pluggen en verwijder de vullingen in de montageplaat waar de luchtkanalen moeten komen en fixeer de
montageplaat terug op de muur met zelfklevende tape.
4. Plaats de luchtkanalen in de twee openingen in de montageplaat.
5. Vul de openingen tussen de luchtkanalen en de muur op met isolatieschuim dmv de speciaal hiervoor ontworpen openingen in de
montageplaat. Wacht tot het isolatieschuim hard wordt, neem de montageplaat terug van de muur en verwijder het overtollige
isolatieschuim. Snijd de uitstekende delen van de luchtkanalen af zodat ze effen met de muur komen.
6. Monteer de unit op de PVC luchtkanalen.
7. Open het voorpaneel van de groep en verwijder de warmtewisselaar.
8. Monteer de groep op de muur met schroeven met verzonken kop en 8x80 pluggen (meegeleverd) in de twee Ø 8 mm gaten.
9. Installeer de warmtewisselaar terug in de groep en sluit het voorpaneel.
10. Fixeer de buitenste ventilatiekap (niet meegeleverd) of een ventilatierooster van Ø 125 mm op de buitenmuur van het gebouw.
Fig 4. Montageplaat
2 gaten voor Ø125mm luchtkanalen.
Vul de openingen tussen de muur en de
luchtkanalen met isolatieschuim.
Plaats voor kabel van de groep.
Boor 4 gaten van Ø8 90mm diep
volgens de montageplaat
