9. AANSLUITING OP HET NET
OntkOppel de grOep van het net vOOraleer enige elektrische
werken uit te vOeren. schakel de grOep aan via een met aarding
uitgerust en cOrrect geïnstalleerd stOpcOntact. elke afwijking
van de vOOrgeschreven Bedradingswijze zal leiden tOt het
vervallen van de garantie.
De groep is voorzien om aan te sluiten op het net enkelfasig ac 1~100-230 V/ 50-60 Hz.
De groep kan eenvoudig op het net aangesloten worden met het meegeleverde netsnoer met stekker.
De groep moet worden aangesloten op de netvoeding via een geaard stopcontact die voldoet aan IEC 60884-1.

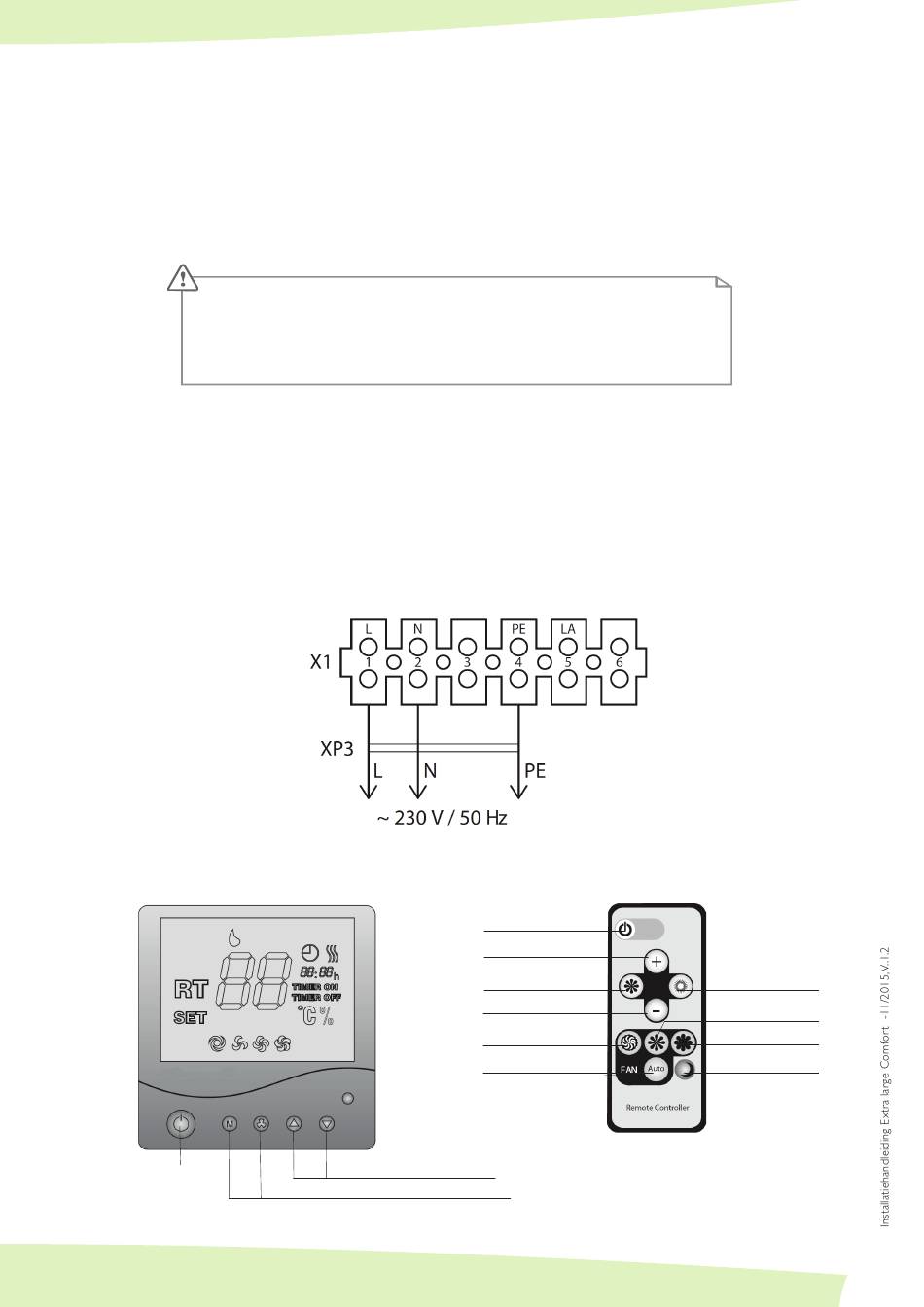

De voedingskabel is reeds aangesloten op de steekklem X1 (zie fig.1)
De aansluiting van de groep op het net dient te gebeuren via de magnetische beveiliging die zich in de bekabeling bevindt.
Installeer een zekering zodat bij nood de groep hier kan afgelegd worden. De zekering moet overeenkomen met het stroomverbruik.
De aanbevolen zekering is 2,5A. Bij de keuze van de zekering dient men rekening te houden met de max temperatuur van de
bedrading dat afhangt van het kabeltype, isolatie, lengte en design.
Fig. 7 Steekklem voedingskabel
10. BEDIENING
Bedieningspaneel
Groep aan/uit
Fig. 8 Bedieningspaneel en afstandsbediening
VENTILATIEGROEP
Bedieningsknoppen ventilatorsnelheid
Bedieningsknoppen ventilator (zie details volgende pagina)
Afstandsbediening
Unit aan/uit
Ventilatorsnelheid ↑
Verwarming uit
Ventilatorsnelheid ↓
Stand 1
Boost timer aan/uit
Verwarming aan
Stand 2
Stand 3
Weekprogrammatie aan
9
