EVshield

7. Installatie

Om uw veiligheid te garanderen, zorg
er altijd voor dat de netspanning is
uitgeschakeld voordat u toegang krijgt
tot de bedrading.

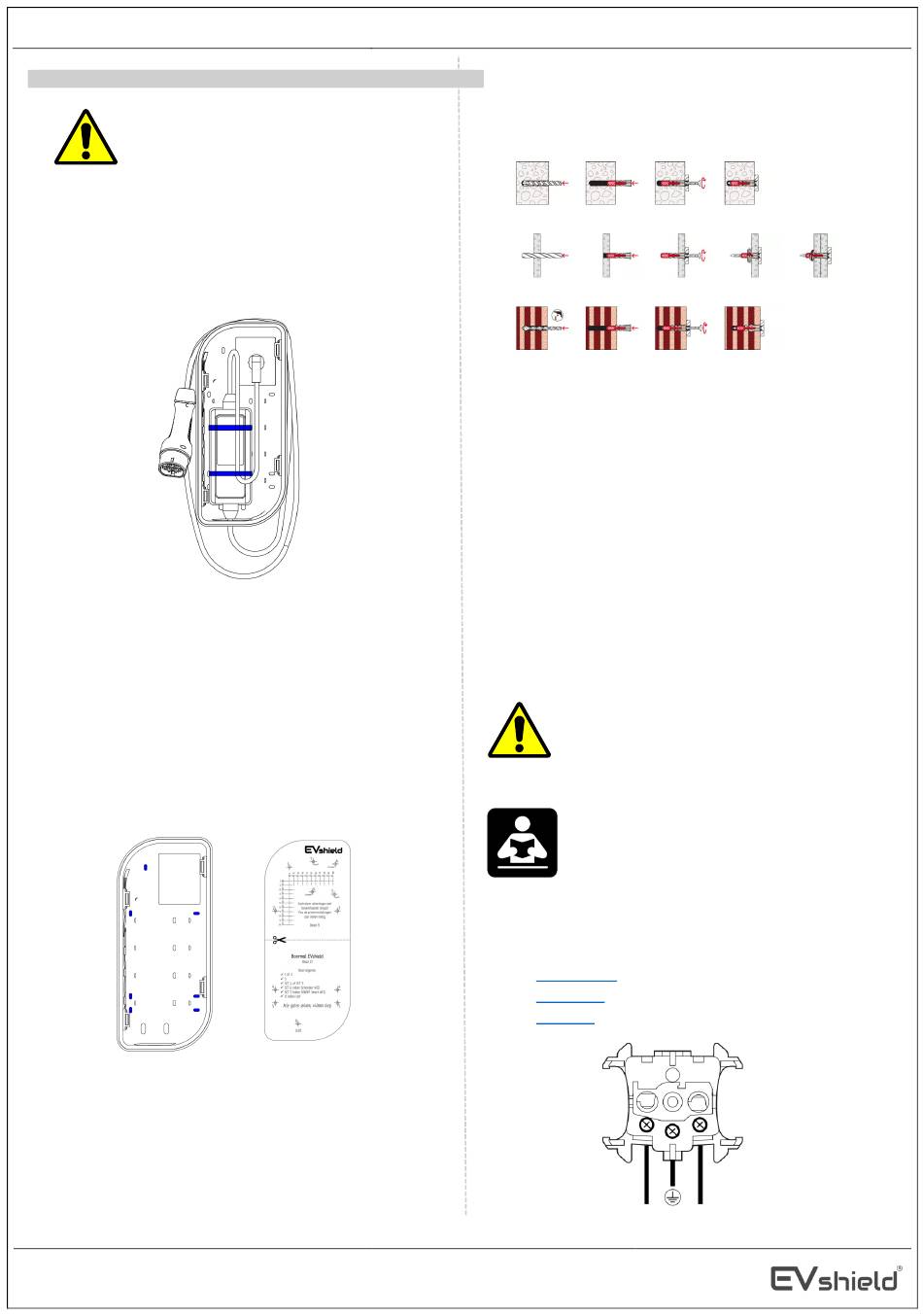

Plaats uw thuislader in de EVshield en haal de nylon
straps door de gaten welke het beste passen bij uw
reislader. Haal de thuislader hierna weer uit de
EVshield, maar laat de straps zitten.
Markeer gaten, gebruik mal
De EVshield kan naar op een positie naar wens
geplaats worden op de (buiten) muur*. Wanneer de
gewenste positie is gekozen kunt u de montagegaten
markeren.
Boor gaten, monteer pluggen
Boor op de gemarkeerde posities gaten van ø6mm. De
gaten dienen minimaal 40mm diep te zijn in het geval
van een massieve muur.
Tip: Op de boormal staan óók de boorgaten voor onze
optionele stopcontacten al aangegeven!
* De muur dient ten minste 12,5mm dik te zijn voor
het gebruik van de meegeleverde pluggen.
Installatiehandleiding
Pagina | 3
Verwijder het boorgruis uit de gaten en duw één plug
in ieder boorgat. De rand van de plug dient aan te
sluiten tegen de muur.
Montage stopcontact
Monteer de EVshield met één schroef aan de muur.
Positioneer vervolgens het stopcontact in de daarvoor
bestemde opening rechtsboven in de EVshield.
Markeer de montagegaten en boor de nodige gaten.
Schroef het stopcontact op de muur met de (2)
meegeleverde pluggen en schroeven.
Tip: Op de boormal staan de boorgaten voor onze
optionele stopcontacten al aangegeven!
Stopcontact aansluiten
U kunt de gebruiksinstructies van de door EVshield
geleverde wandcontactdozen via onderstaande links
vinden:
1.
SCHNEIDER
2.
LEGRAND
3.
SONOFF
Revision: 2022-12-05
Wij raden u aan dit te laten doen
door een erkende installateur!
Gebruik kabels met een ader dikte
van 2,5mm2 en voer deze door een
slagvaste PVC elektrabuis.
Volg te allen tijden de voorschriften
van de fabrikant.
