EVshield

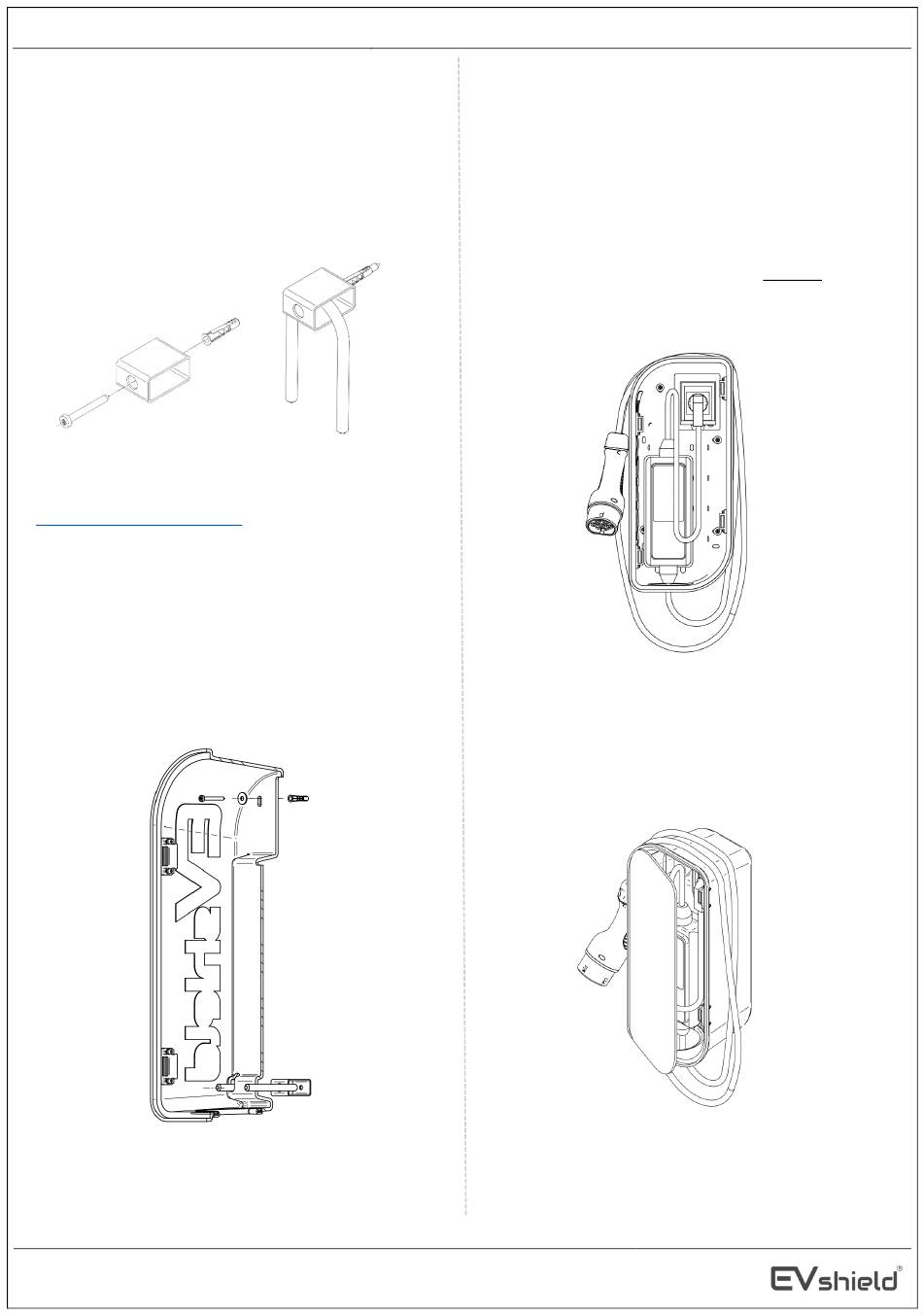

Optioneel: Slotanker
Schroef het slotanker in de daarvoor geplaatste plug.
Gebruik hiervoor altijd de boormal voor een correcte
positionering. Vervolgens schroeft u het slotanker vast
tegen de muur zoals op de afbeelding staat
aangegeven. Het slot deelt u (cijferslot los van de
beugel) en de beugel haalt u door het gemonteerde
slotanker. Zorg dat deze horizontaal hangt.
Boormal nodig? Download deze dan op de website
www.Evshield.eu/Downloads
Vastschroeven EVshield
Plaats de EVshield over het stopcontact en schroef
deze vast aan de wand met de meegeleverde
schroeven en sluitringen. Indien een slot aanwezig is
dient de slotbeugel door de slotgaten van de EVshield
geleid te worden.
Bevestigen thuislader
Installatiehandleiding
Pagina | 4
Plaats de thuislader in de EVshield en zet deze vast
met voorgemonteerde nylon straps. Doe de (Schuko)
stekker in het stopcontact. Eventuele overlengte van
de kabel wegbinden met de meegeleverde 200mm
nylon strap (D). De type-2 stekker doet u door de
opening aan de onderzijde. Vervolgens kunt u de
kabel om de EVshield hangen.
Let op: Indien er een slot aanwezig is dient de
slotbeugel bij het plaatsen van de kabel omhoog
gekanteld te worden om voldoende ruimte te maken
voor het doorvoeren van de type-2 stekker.
Monteren cover
Plaats de cover aan één (lange) zijde in de EVshield en
laat deze in positie kantelen. De cover klikt
automatisch op de juiste positie.
Revision: 2022-12-05
