Liquiline Control CDC90
23

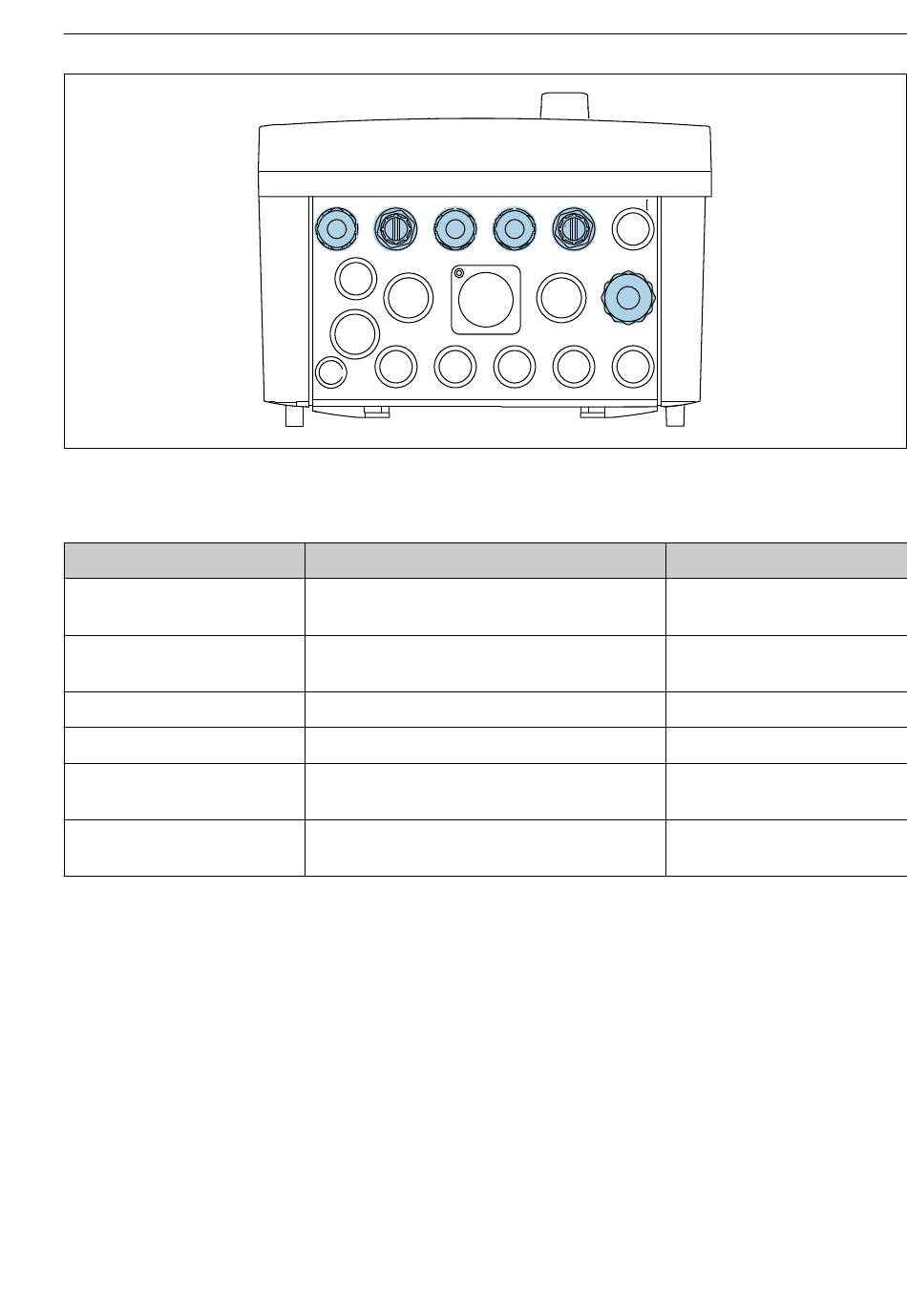

CDC90 regeleenheid kabelwartels
Bedrading
CDC90 regeleenheid
voedingsspanning
Ethernet-kabel van IPC naar
Ethernet switch
Sensor, 1e meetpunt
Sensor, 2e meetpunt
Ethernet-kabel van BASE2-E
naar Ethernet switch
Sensor, vlotterschakelaar,
drukschakelaar, IPC-voeding
6.2.2
Modules van de CDC90 regeleenheid
Modules:
• Slot 1: basismodule BASE-E (omvat 2 sensoringangen, 2 stroomuitgangen)
• Slot 2-3: leeg
• Slot 4: module 2AI (2 stroomingangen)
• Slot 5-6: 2x module DIO
• Slot 7: naderhand monteerbaar: module 4AO (4 stroomuitgangen)
Voorbeeld van een klemnaam:
Endress+Hauser
H
5
6
Benaming
W11
W23
W24
W8
7
8
G
Toekenning
H
5
6
7
8
G
Elektrische aansluiting
A0033181
