Elektrische aansluiting
‣

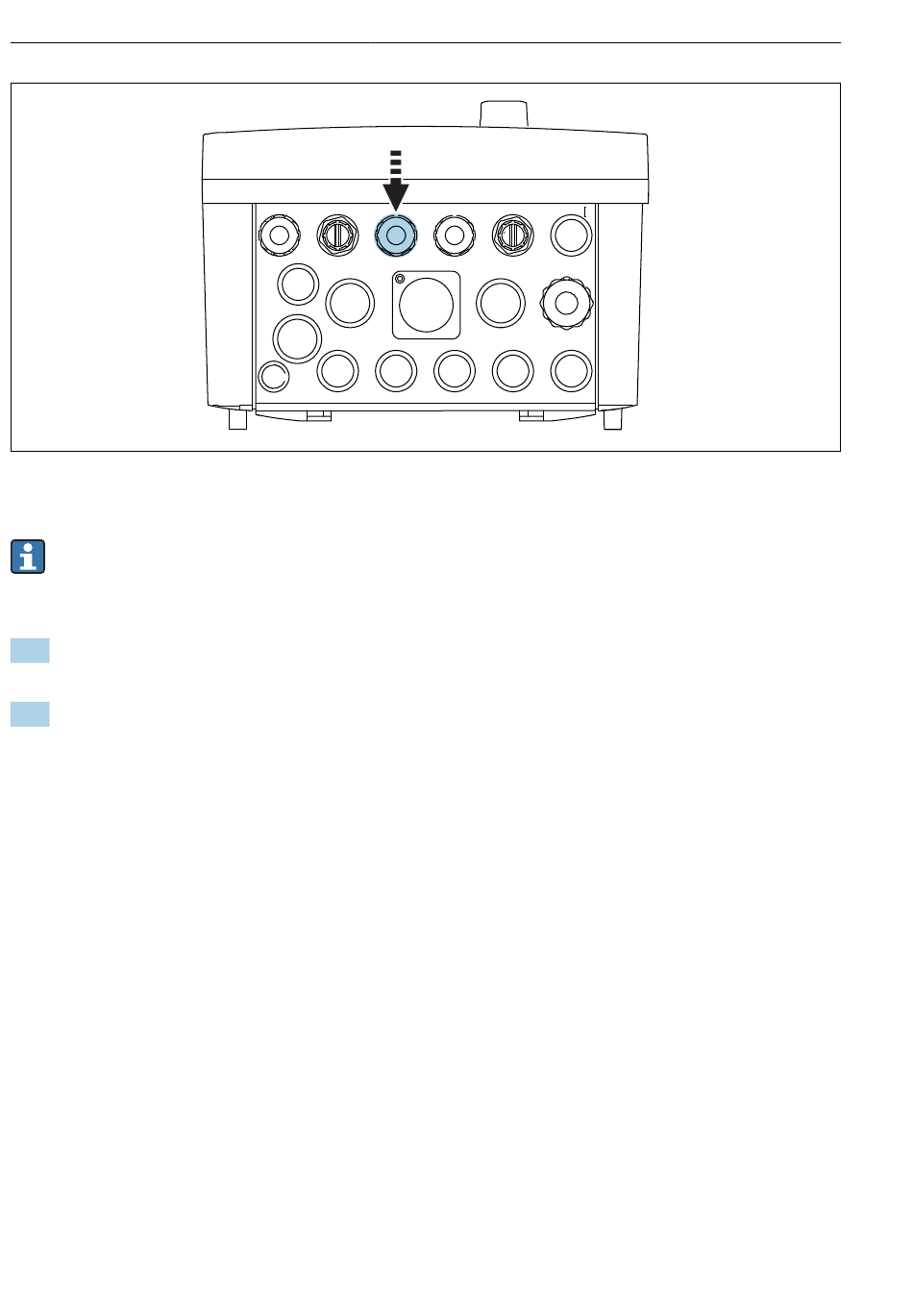

Installeer de sensorkabel van het 1e meetpunt door kabelwartel "6".
Kabelwartel "7" is bedoeld voor de sensor van het 2e meetpunt.
Aansluiten van de sensorkabel
1.
Sensorkabel direct aangesloten
Sluit de sensorkabel aan op de klemaansluiting van de BASE2-E module.
2.
Bij het aansluiten via een M12-connector:
Sluit de sensorconnector aan op een M12-sensorbus welke voorheen is geïnstalleerd of
is meegeleverd.
44
H
5
6
8
7
G
Liquiline Control CDC90
A0033455
