Mechanische installatie
3 Mechanische installatie
3.1 Uitpakken
3
3
3.1.1 Geleverde artikelen
De verpakking bevat:
•
Accessoiretas, alleen geleverd als er een installa-
tiekast is besteld. Inhoud:
-
-
-
-
-
•
Bedieningshandleiding
•
Frequentieregelaar
Afhankelijk van de geïnstalleerde opties kunnen er 1 of 2
tassen en 1 of meer boekjes bijgevoegd zijn.
Procedure
1.
Controleer of de geleverde artikelen en de
informatie op het typeplaatje overeenkomen met
de orderbevestiging.
2.
Controleer de verpakking en frequentieregelaar
op zichtbare schade die is veroorzaakt door een
onjuiste behandeling tijdens het vervoer. Dien
eventuele schadeclaims in bij de vervoerder.
Bewaar beschadigde onderdelen om de claim te
onderbouwen.
10
®
VLT
2 kabelklemmen
Beugel voor motorkabels en belasting-
kabels
Ophoogbeugel voor kabelklem
Schroef 4 mm x 20 mm
Schroefdraadvormend 3,5 mm x 8 mm
Danfoss A/S © 11/2016 Alle rechten voorbehouden.
Decentral Drive FCD 302
3.1.2 Productidentificatie
VLT®
1
T/C: FCD302P1K5T4W66H1X1XMFCFXXXXA0BXXXXXXDX
2
P/N: 131Z5118
4
1.5kW(400V) / 2.0HP(460V)
5
IN: 3x380-480V 50/60Hz, 3.7/3.1A
6
OUT: 3x0-Vin 0-590Hz, 4.1/3.4A
7
IP66 Enclosure Tamb. 40 ˚C/104 ˚F
9
1
Typecode
2
Bestelnummer
3
Serienummer
4
Vermogensklasse
Ingangsspanning, -frequentie en -stroom (bij lage/hoge
5
spanningen)
Uitgangsspanning, -frequentie en -stroom (bij lage/hoge
6
spanningen)
7
IP-klasse
8
Maximale omgevingstemperatuur
9
Certificeringen
10
NEMA-behuizingstype

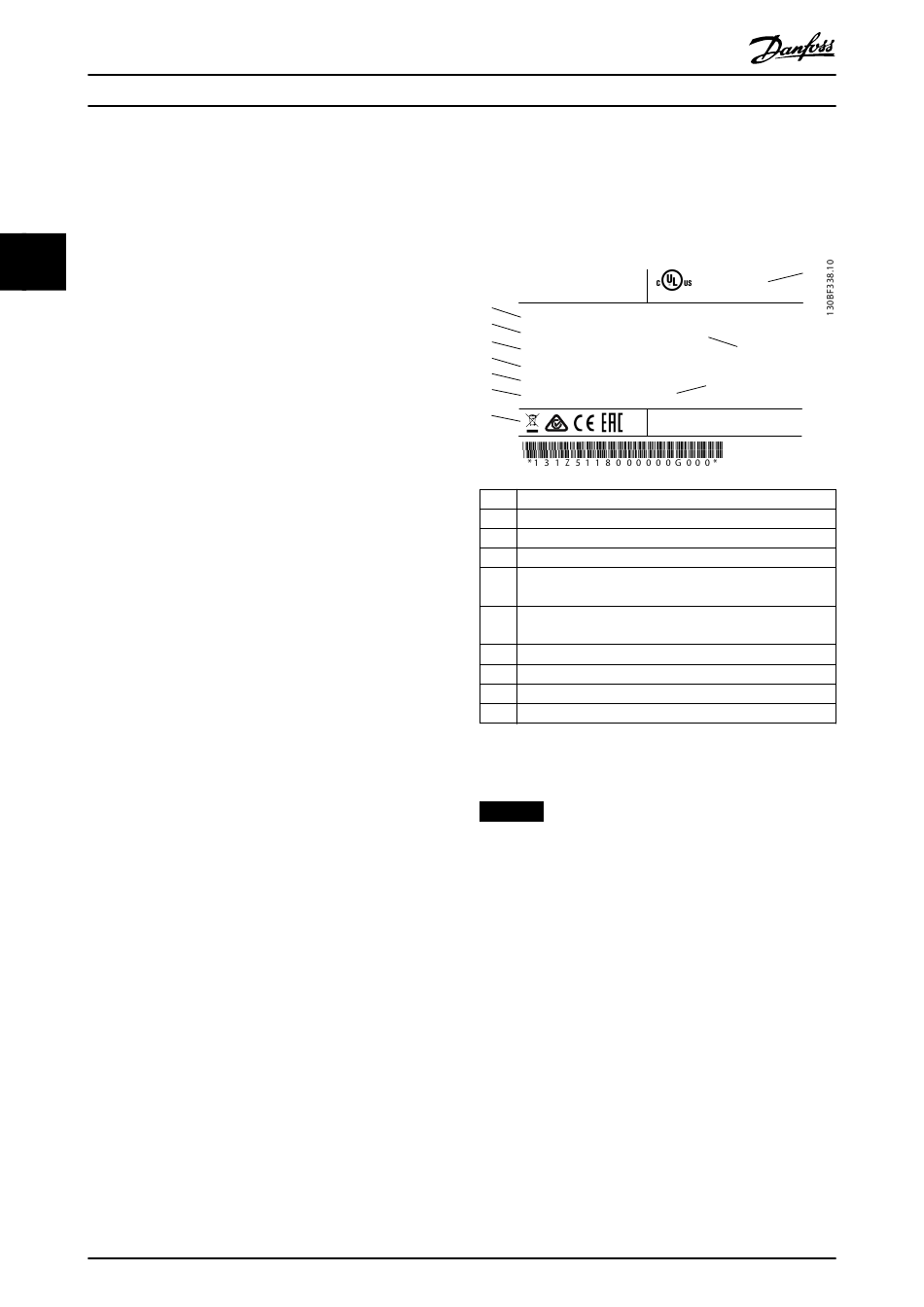

Afbeelding 3.1 Typeplaatje product (voorbeeld)
LET OP
Verwijder het typeplaatje niet van de frequentieregelaar
(verlies van garantie).
Enclosure rating:
Decentral Drive
Type 4X Indoor Use Only
www.danfoss.com
LISTED E134261 76X1 IND. CONT. EQ.
S/N: 000000G000
8
Danfoss A/S
6430 Nordborg
Denmark
MADE IN DENMARK
10
3
MG04F510
