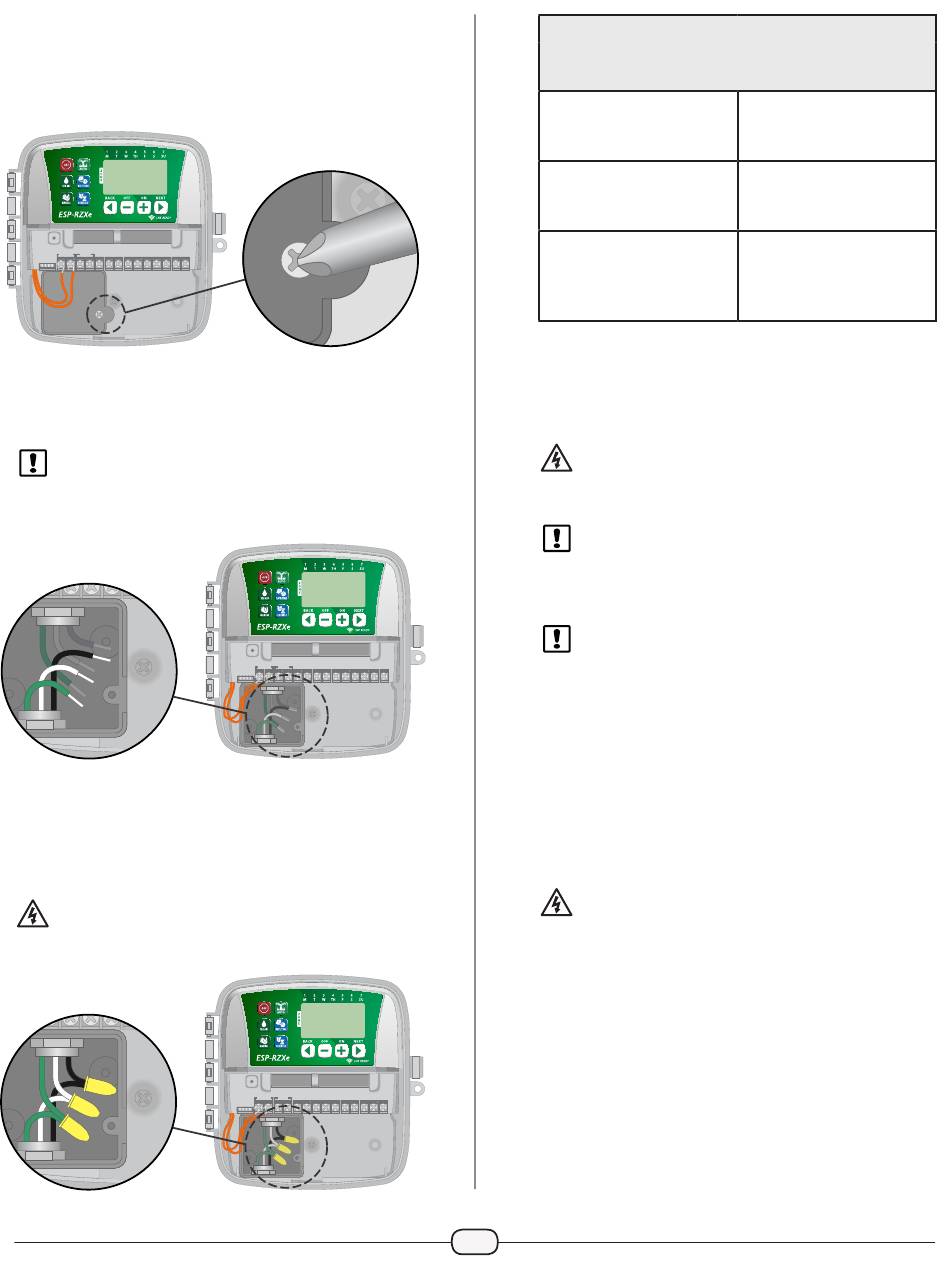

Zoek
het
aansluitcompartiment
u
transformator in de linkerbenedenhoek van
de regelunit. Verwijder het deksel met een
schroevendraaier en leg de aansluitdraden van
de transformator bloot.
RESET
C M
1
2
3
4
5
6
7
8
24VAC
SENS
ACCESSORY
REMOTE
CONNECT
120 VA C
Geleid de drie draden van de externe voeding
u
door de kabeldoorgang aan de onderkant van
de unit en in het aansluitcompartiment.
OPMERKING: Verwijder indien nodig de
uitduwplaat aan de onderkant van de regelunit
onder de transformator en bevestig een
kabelbuis van 13 mm aan de unit.
Sluit de draden van de externe voeding
u
(twee fasedraden en één aardedraad) met
de
meegeleverde
aansluitdraden van de transformator in het
aansluitcompartiment aan.
WAARSCHUWING:
worden aangesloten om de regelunit te
beveiligen tegen elektrische overspanning.
van
de
RESET
C M
1
2
3
4
5
6
7
8
24VAC
SENS
ACCESSORY
REMOTE
draadmoeren
op
de
De
aardedraad
moet
RESET
C M
1
2
3
4
5
6
7
8
24VAC
SENS
ACCESSORY
REMOTE
Stroomaansluitingen
120 VAC (VS)
Zwarte voedingsdraad
(fase) met de zwarte
transformatordraad
Witte voedingsdraad
(nul) met de witte
transformatordraad
Groene voedingsdraad
(aarde) met de groene
transformatordraad
Controleer of alle bedradingsaansluitingen
u
veilig zijn, plaats vervolgens het deksel van het
aansluitcompartiment terug en bevestig het
met de schroef.
WAARSCHUWING: Schakel de stroom NIET
in totdat u alle bedradingsaansluitingen hebt
voltooid en gecontroleerd.
OPMERKING: Gebruik GEEN stopcontact dat
wordt bestuurd door een secundaire AAN/
UIT-lichtschakelaar of een stopcontact met
differentieel.
OPMERKING: Dit apparaat is niet bedoeld
voor gebruik door personen (met inbegrip
van kinderen) met verminderde lichamelijke,
zintuiglijke of geestelijke vermogens of gebrek
aan ervaring en kennis, tenzij zij door een persoon
die voor hun veiligheid verantwoordelijk is,
worden begeleid of onderricht in het gebruik
van het apparaat.
Kinderen moeten onder toezicht staan om er
zeker van te zijn dat ze niet met het apparaat
spelen.
WAARSCHUWING: Als het netsnoer van een
outdoor regelunit beschadigd is, dan moet
het worden vervangen door een speciaal
snoer of samenstel dat bij de fabrikant of de
klantenservice verkrijgbaar is.
Als het netsnoer van een indoor regelunit
beschadigd is, dan moet het worden vervangen
door de fabrikant, een technicus van de
klantenservice of een ander bevoegd persoon
om risico's uit te sluiten.
9
230 VAC
(Internationaal)
Zwarte voedingsdraad
(fase) met de zwarte
transformatordraad
Blauwe voedingsdraad
(nul) met de blauwe
transformatordraad
Groen-gele
voedingsdraad (aarde)
met de groen-gele
transformatordraad
