Installatie
Binnenmodel

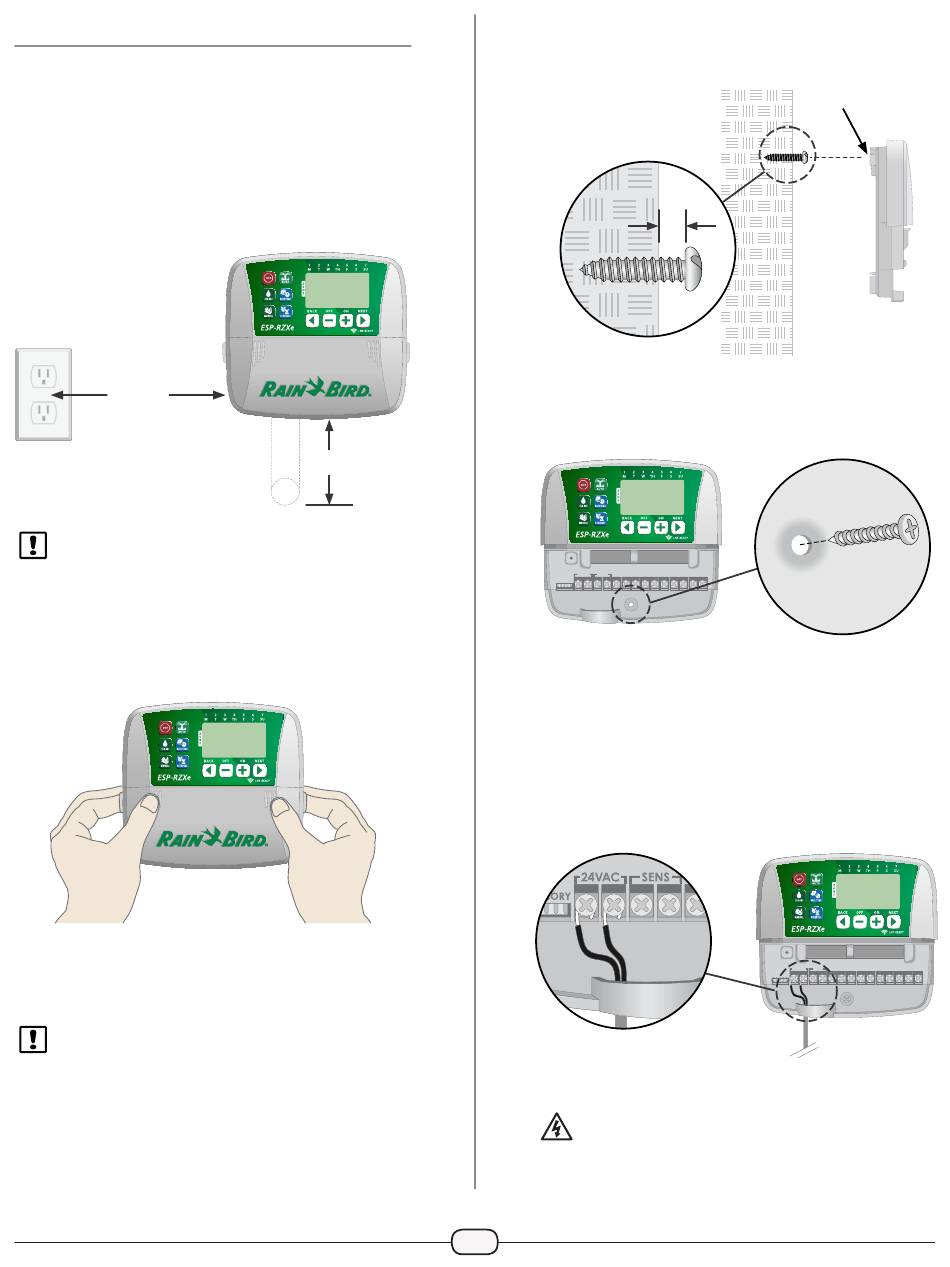

Regelunit monteren
Kies een geschikte montagelocatie op een
u
binnenmuur in de buurt (max. 1,8 meter) van
een geaard stopcontact. Laat een open ruimte
voor de aansluitingen van de kabeldoorgang
onder de unit.
MAX.
1,8 M
OPMERKING: Gebruik GEEN stopcontact dat
wordt bestuurd door een secundaire AAN/
UIT-lichtschakelaar of een stopcontact met
differentieel.
Neem de twee grepen aan weerszijden van het
u
deksel van de aansluitnis vast en trek het deksel
naar u om het te verwijderen.
Schroef een montageschroef in de muur. Laat
u
een afstand van 3 mm tussen de schroefkop en
het oppervlak van de muur.
OPMERKING:
Gebruik
meegeleverde pluggen om er zeker van te
zijn dat de schroeven veilig kunnen worden
aangehaald.
75 MM
indien
nodig
de
Zoek de sleuf in de vorm van een sleutelgat aan
u
de achterkant van de regelunit en hang de unit
veilig aan de montageschroef.
Schroef een tweede montageschroef in de muur
u
door de opening in de aansluitnis. Controleer of
de unit veilig aan de muur is bevestigd.
RESET
C M
1
2
24VAC
SENS
ACCESSORY
REMOTE
Stroom aansluiten
Geleid het netsnoer met transformator door
u
de kabeldoorgang aan de onderkant van de
unit.
Sluit de twee einddraden van het netsnoer
u
op de twee 24VAC-klemaansluitingen van de
regelunit aan.
Steek de transformator in het stopcontact.
u
WAARSCHUWING: Steek de transformator
NIET in het stopcontact totdat u alle
bedradingsaansluitingen hebt voltooid en
gecontroleerd.
7
SLEUTELGAT
3 MM
3
4
5
6
7
8
RESET
C M
24VAC
SENS
ACCESSORY
REMOTE
1
2
3
4
5
6
7
8
