3.7 Installeren van het muntsysteem

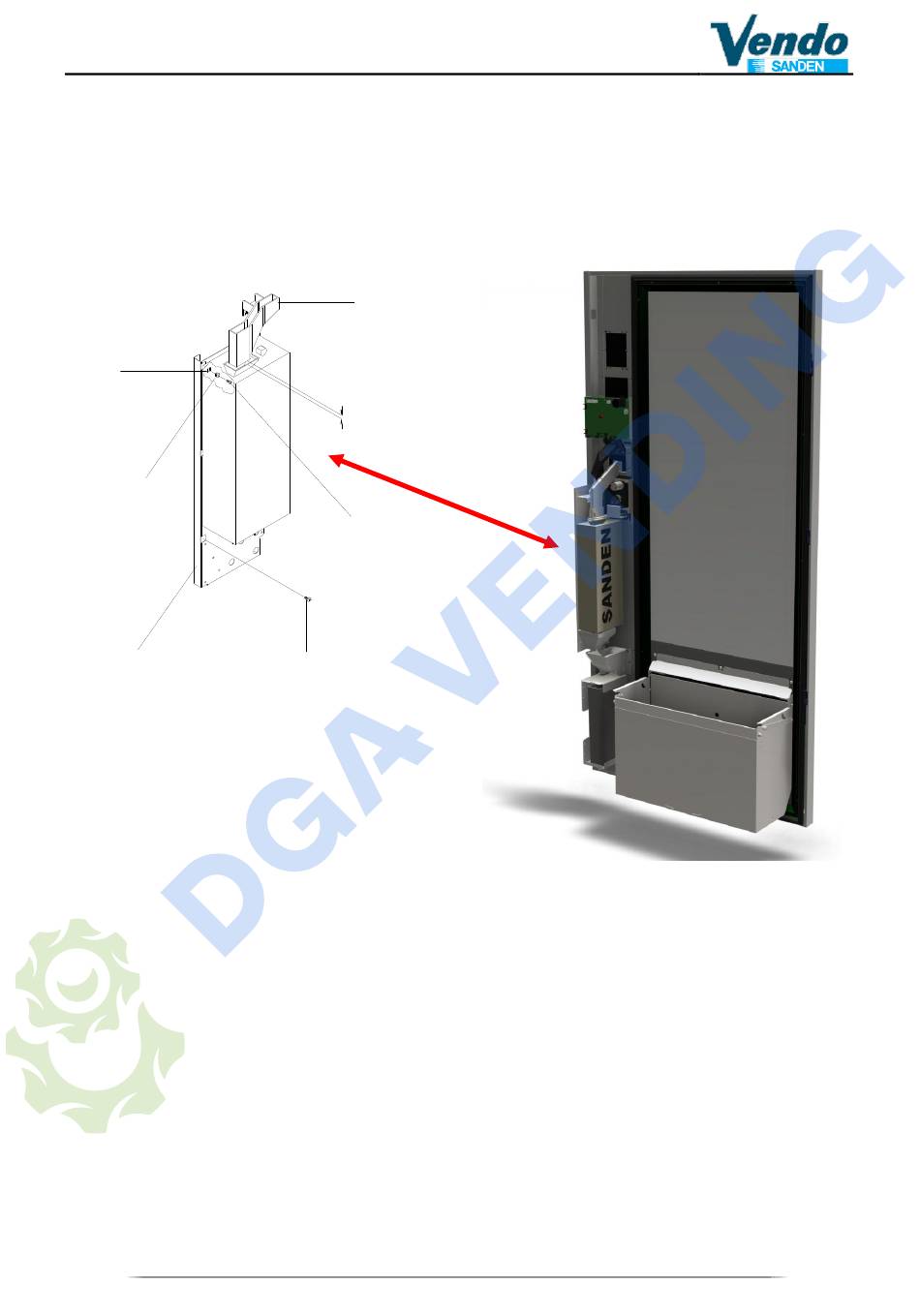

Hang het muntsysteem op aan 3 schroeven (E) positioneerd op de plaat (F).
Controleer dat muntingang overeenkomt met de muntingang van het munytsysteem (G) en
dat de afstand tussen de twee ongeveer.10 mm max.bedraagt
De afstand kan bijgesteld worden met de schroeven (H) waarbij de montage plaat in
hoogte kan ingested worden. Eens de positie correct is, vergeet niet alle schroeven
opnieuw aan te spannen.
L
I
F
De positie kan ooj bijgetseld worden door spacers (rondsels 1) te plaatsen tussen de deur
en de montage plaat van, het muntsysteem .
Als het muntsysteelm perfect gecentreerd is, verwijder de selector en span lichtjes de 3
support schroeven (E).
Opgepast: deze operaties zijn niet nodig als een muntsysteem van SandenVendo
Europe Spa. Gebruikt wordt
Druk de toets voor geld teruggave en controleer dat het mechanisme vlot werkt. Het is
belangrijk dat de selector zo ver mogelijk opengeduwd wordt. Dit is bij te stellen door de
hoogte van de geldterugave motor in te stellen.
Sluit de MDB connector van de muntproever aan.
VOOR EEN MUNTPROEVER MET EXECUTIEF PROTOCOL ZIJN 2
i
CONNECTOREN AAN TE SLUITEN, EEN CONNECTOR VOOR DE
STROOMVOORZIENINGDIE DIRECT UIT DE TRAFO BOX KOMT, EN EEN
CONNECTOR VOOR DE COMMUNICATIE MET HET MOEDERBORD.
technicus en eindgebruiker
G
10 MAX
E
H
