Instructies voor de Installateur, onderhouds
5.4 Aanpassen van de spiralen aan de producten
Eens vastgesteld welke producten verkocht gaan worden, kunnen de spiralen aangepast
enb ingesteld worden. De afstellingen gebeuren als volgt:
a) Spiralen
b) Vervangen van spiralen
c) Aantal spiralen per schuif.
d) Instellen van de positie van de spiralen.
12
7
1
4
3
1. Basis schuif
2. Rechter zijstuk
3. Connector
4. Linker zijstuk
5. Profiel label houder
6. Centrale Versterking
7. Motor raderkast
8. Motor
9. Kablering
technicus en eindgebruiker

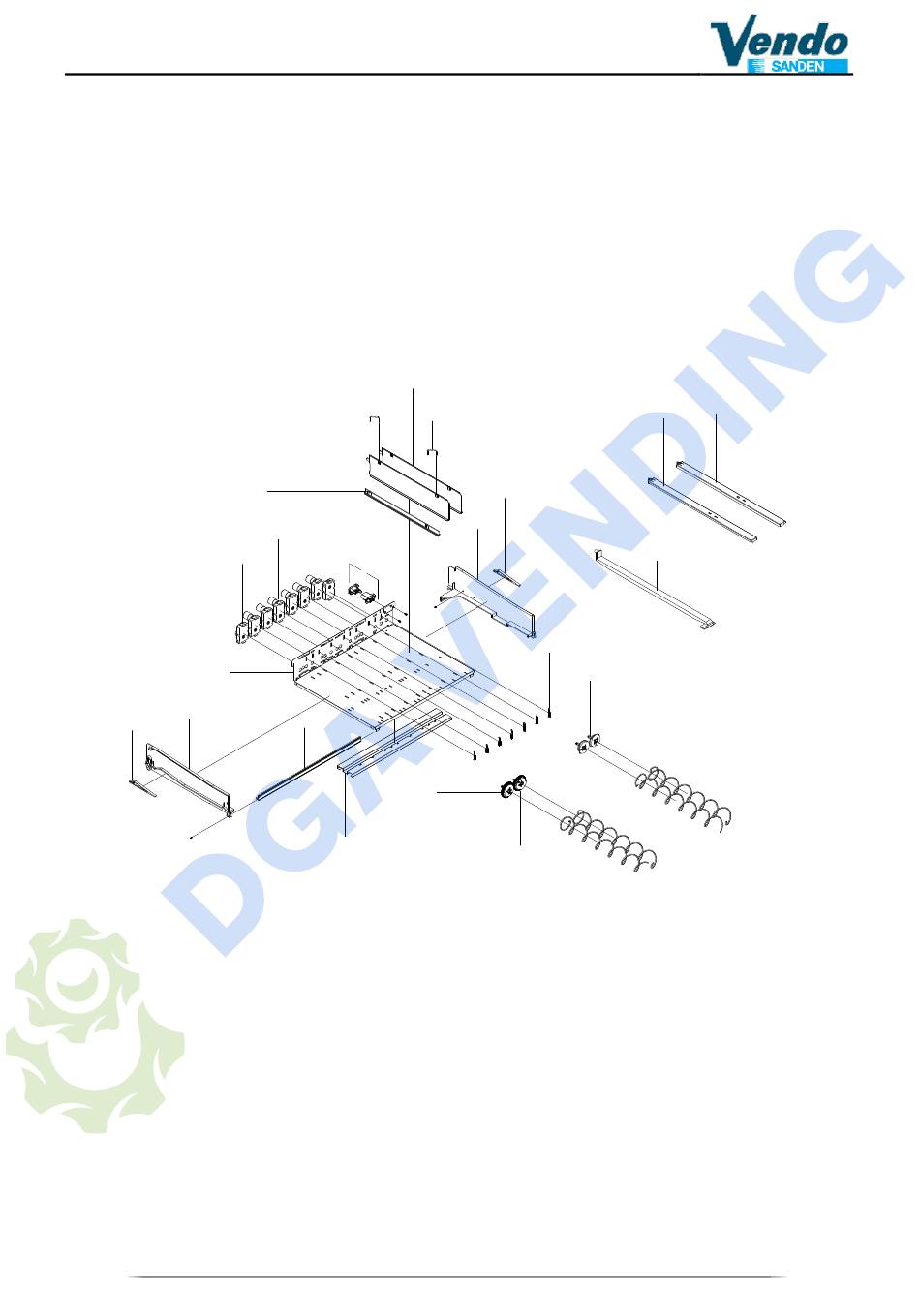

Samenstelling van een schuif
10
11
8
9
5
16
6
FIG. 5.2 –Samenstelling Schuif
3
2
13
15
17
10. Verdeelstuk
11. Verdeelstuk Haak
12. geleider
13. Key Stopper voor verdeelstuk
14. steun voor blikken
15. Linker spiral kern Red - White
16. Rechter Spiral kern Gear Black - White
17. Linker Spiral Hooking Gear Red - White
18. Linkse onderregel
19. Rechter onderregel
22
18 19
14
© SandenVendo Europe SpA
