Omschrijving
Boven de luchtverdeler (9) zit de ademluchtzakunit met een inademzak (7), een uitademzak (5) en een
dumpklep (3). Een klasse P2 deeltjesfilter (8) conform EN 143 is gemonteerd op de luchtinlaatkant van
de inademzak.
De ventielregeling (18) verbindt de ademluchtslangassemblage (15) met de inademzak en de
uitademzak. De ventilator (19) en de sensorassemblage (16) zijn bevestigd aan de ventielregeling.
Aan de inlaatzijde is de ventilator verbonden met de uitademzak en aan de uitlaatzijde met de lucht-
verdeler. Het sensorsysteem verschaft gegevens voor berekening van de reservecapaciteit.
De automatische choke, ventilator, de snelstarter, de sensorassemblage evenals de bewakingseen-
heid en de controlemonitor IC-Air (6), krijgen stroom van de batterij (1). De batterij kan worden
herladen via de laadpug (4) met behulp van de batterijlader voor AirElite 4h batterijen (bestelnr.
10068542). Het gebruik van niet-oplaadbare batterijen is ook mogelijk.
De ademluchtslangassemblage is beschermd tegen beschadiging door een overslagbescherming. Ze
is verbonden met de ventielregeling van het toestel. De ademluchtslangassemblage is loodverzegeld
verbonden in een mof op het rechter schouderharnas. Bij het verwijderen van de ademluchtslangas-
semblage van de mof, activeert een elektrisch contact een autostart waardoor het toestel in werking
wordt gesteld.

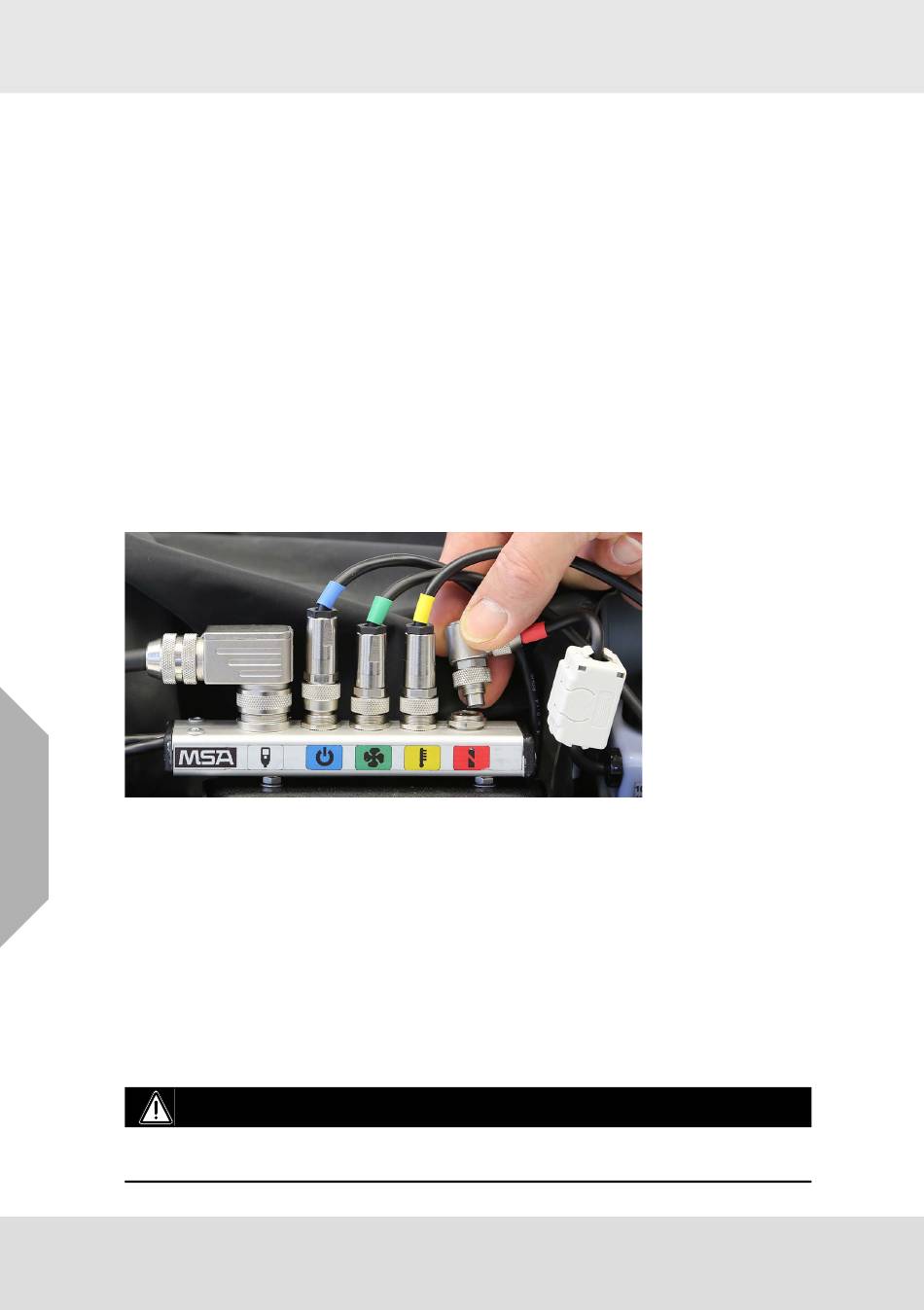

Boven de ademluchtzakunit bevindt zich de elektronische verdeler (2) met aansluitingen voor de IC-
Air, de autostart, de ventilator, de sensorassemblage en de batterij. De aansluitingen voor de verdeler
worden gekenmerkt met symbolen en gekleurde merktekens.
NL
Fig. 2
Het toestel kan ook worden gebruikt met chemische patronen voor gebruikstijden van maximaal 4 uur
(bij een ademminuutvolume van 30 l/min) of met chemische patronen voor gebruikstijden van maxi-
maal 2 uur (bij een ademminuutvolume van 40 l/min). Voor training met de AirElite 4h zijn een van de
omgevingslucht afhankelijk oefenpatroon (met niet-uitwisselbare behuizingsafdekking) of een KO2
oefenpatroon voor oefeningen onafhankelijk van de omgevingslucht van maximaal 2 uur (bij een
ademminuutvolume van 40 l/min), ook met een speciale niet-uitwisselbare behuizingsafdekking, lever-
baar.
De elektronische regeling van de IC-Air identificeert automatisch het type patroon dat wordt gebruikt,
toont het op het scherm en berekent aan de hand daarvan het percentage resterende capaciteit.
Het volgelaatsmasker 3 SR AirElite, Advantage AirElite of gelaatsstuk G1 AirElite zijn verkrijgbaar als
optie (zie de gebruiksaanwijzingen van de volgelaatsmaskers).
De AirElite 4h is een ademluchttoestel voor gasatmosferen. Het toestel mag niet voor duiken worden
gebruikt.
