6 Elektrische installatie
180°

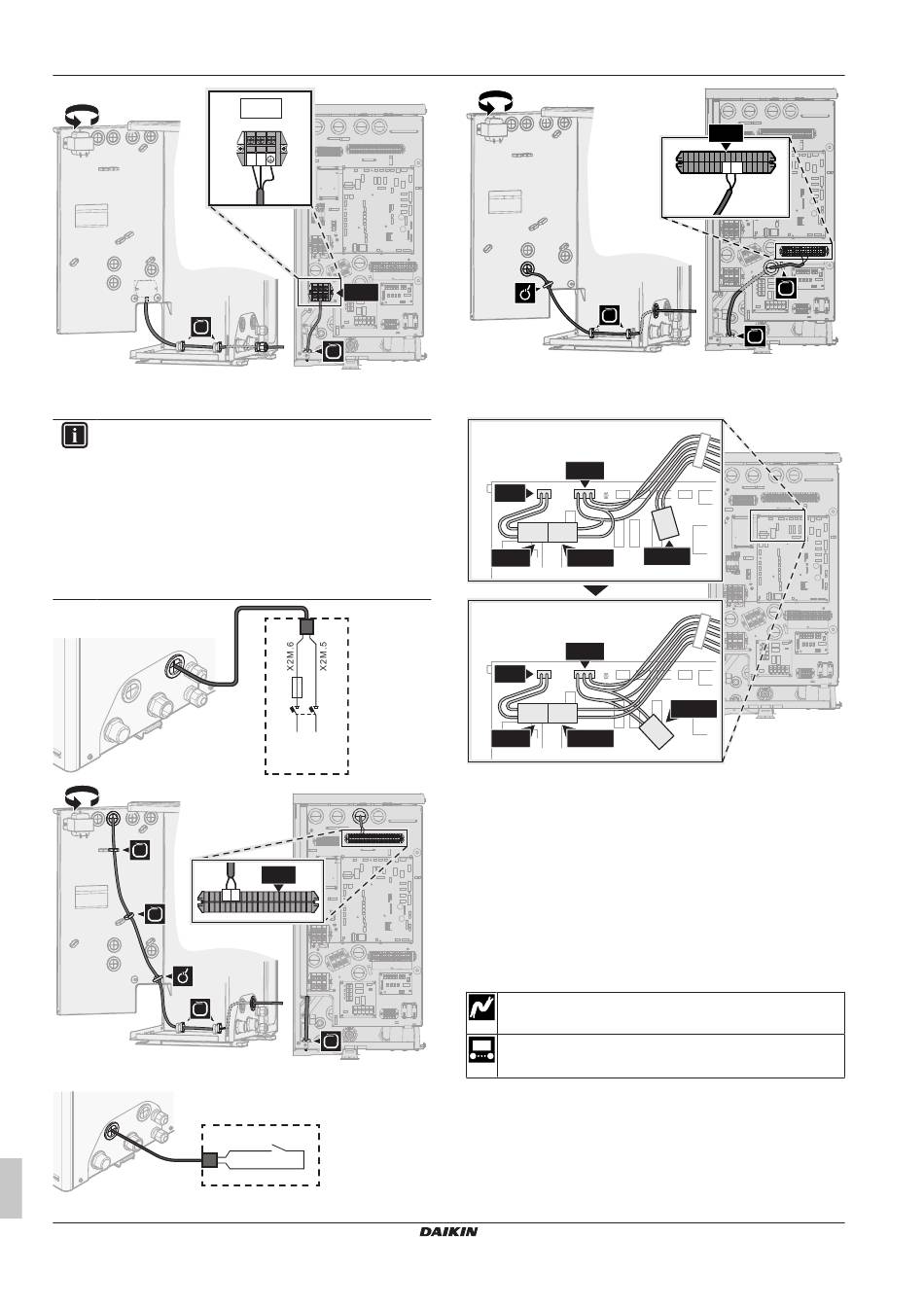

2 Sluit indien nodig de aparte elektrische voeding met normaal
kWh-tarief aan.
INFORMATIE
Voor sommige soorten elektrische voeding met kWh-
voorkeurtarief is een aparte elektrische voeding met
normaal kWh-tarief nodig voor de buitenunit. Dit is nodig in
de volgende gevallen:
▪ als de elektrische voeding met voorkeur kWh-tarief
onderbroken wordt wanneer deze in werking is, OF
▪ als de hydromodule van de buitenunit geen stroom
mag verbruiken wanneer de elektrische voeding met
kWh-voorkeurtarief in werking is.
180°
5
3 Sluit het contact voorkeurvoeding aan.
Installatiehandleiding
18
1N~
L N
N
X1M
L N
1N~, 50 Hz,
230 V AC, 6.3 A
X2M
6
X5M.10
S1S
X5M.9
180°
4 In het geval van een afzonderlijke elektrische voeding met
normaal kWh-tarief, koppel X11Y los van X11YA en sluit X11Y
aan op X11YB.
X19A
X1A
X11Y
X11YA
X19A
X1A
X11Y
X11YB
5 Bevestig
de
kabels
kabelbinderbevestigingen.
6.3.3
De gebruikersinterface aansluiten
Dit onderwerp beschrijft het volgende:
▪ De kabel van de gebruikersinterface aansluiten op de buitenunit.
▪ De gebruikersinterface installeren en de gebruikersinterfacekabel
erop aansluiten.
▪ (indien nodig) De gebruikersinterface openen nadat deze is
geïnstalleerd.
De kabel van de gebruikersinterface aansluiten op de buitenunit
Draden: 4×(0,75~1,25 mm²)
Maximumlengte: 200 m
[2.9] Bediening
[1.6] Afwijk. kamersensor
1 Sluit de kabel van de gebruikersinterface aan op de buitenunit.
Bevestig
de
kabel
kabelbinderbevestigingen.
X5M
9 10
X11YB
X11YA
met
kabelbinders
op
met
kabelbinders
op
EWAA004~008D + EWYA004~008D
Luchtgekoelde ijswaterkoelgroepen
en compacte lucht-water warmtepompen
4P688014-1D – 2022.10
