4.4.3

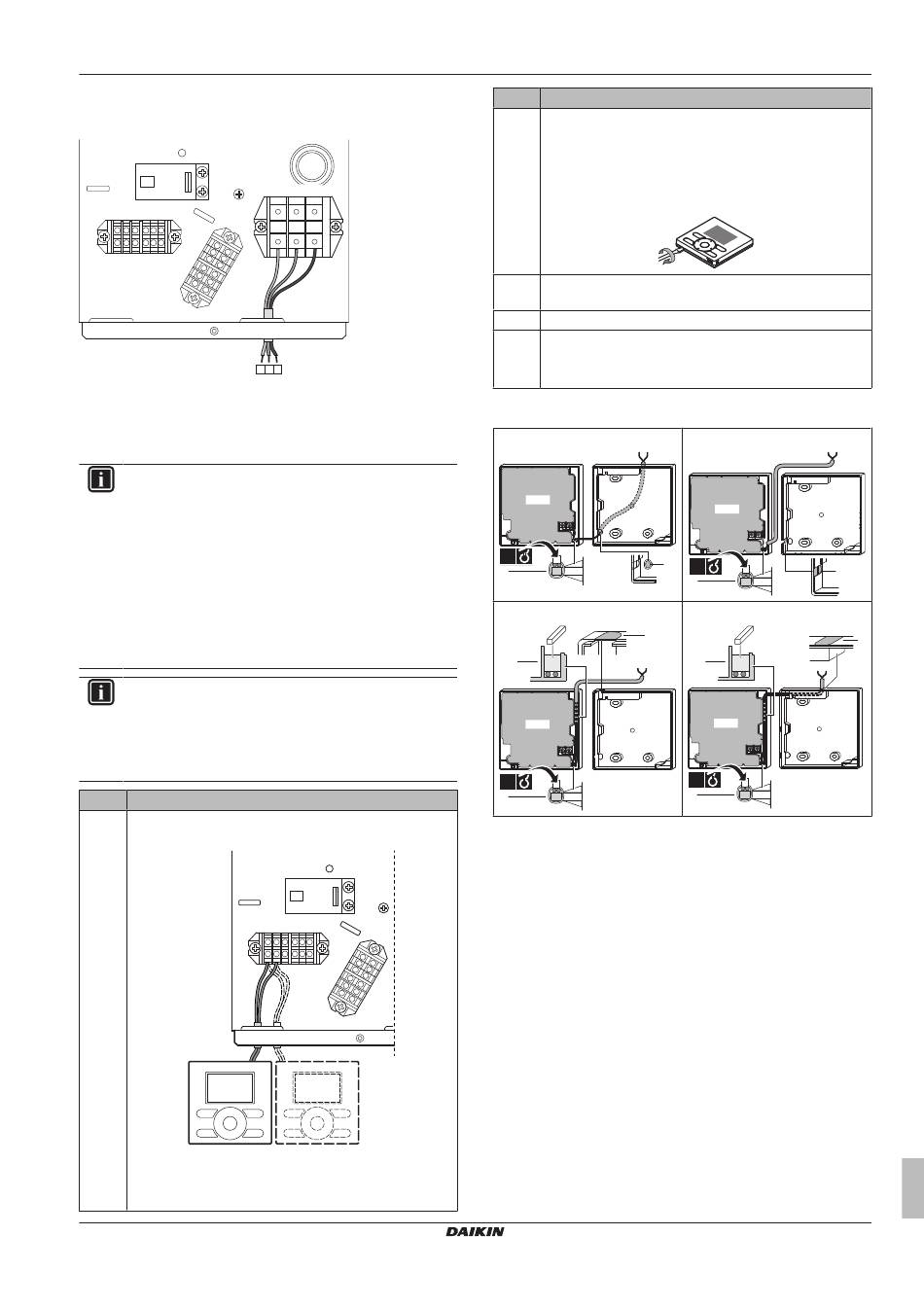

De hoofdvoeding aansluiten
1 Sluit de hoofdvoeding aan.
1
GND
2
L
3
N
4.4.4
De gebruikersinterface aansluiten
INFORMATIE
▪ Indien de bedieningskast EKCB07CAV3 GEEN
onderdeel van het systeem is, sluit dan de
gebruikersinterface rechtstreeks aan op de buitenunit.
▪ Indien de bedieningskast EKCB07CAV3 een onderdeel
van het systeem is, kunt u de gebruikersinterface ook
op de bedieningskast aansluiten. Om dit te doen, sluit
de gebruikersinterface aan op de aansluitingspunten
X2M/20+21 van de bedieningskast en sluit vervolgens
de bedieningskast aan op de buitenunit door
X2M/20+21 op de aansluitingspunten X5M/1+2 van de
buitenunit aan te sluiten.
INFORMATIE
Voor meer informatie over de manier waarop de
gebruikersinterface op de bedieningskast kan worden
aangesloten, zie de uitgebreide handleiding voor de
installateur
of
de
bedieningskast.
#
1
Sluit de kabel van de gebruikersinterface aan op de
buitenunit.
A5P
a
a Hoofdgebruikersinterface
b Optionele gebruikersinterface
EBLQ+EDLQ05+07CAV3
Daikin Altherma lage temperatuur monobloc
4P4035781 – 2015.03
1
2
3
X4M
1 2 3
installatiehandleiding
van
Actie
1 2
X5M
A5P
b
(a)
#
2
Steek een schroevendraaier in de openingen onderaan de
gebruikersinterface en maak voorzichtig de voorplaat los
van de wandplaat.
De printplaat bevindt zich in de voorplaat van de
gebruikersinterface. Wees voorzichtig om deze NIET te
beschadigen.
3
Bevestig de wandplaat van de gebruikersinterface op de
muur.
4
Sluit aan zoals getoond in 4A, 4B, 4C of 4D.
5
Zet de voorplaat terug op de wandplaat.
Wees voorzichtig de bedrading NIET te knijpen wanneer u
de frontplaat op de unit vastmaakt.
(a)
De hoofdgebruikersinterface is vereist voor de bediening,
maar moet afzonderlijk worden besteld (verplichte optie).
4A Langs de achterkant
PCB
1×
b
4C Langs boven
b
PCB
de
1×
b
a
Snijd of verwijder dit deel met een tang enz. uit om de
draden erdoor te leiden.
b
Maak de draden goed vast op het frontstuk van de kast
met behulp van een draadhouder en een klem.
4 Installatie
Actie
4B Langs links
PCB
a
1×
b
4D Langs boven midden
a
b
PCB
1×
b
Installatiehandleiding
a
a
11
