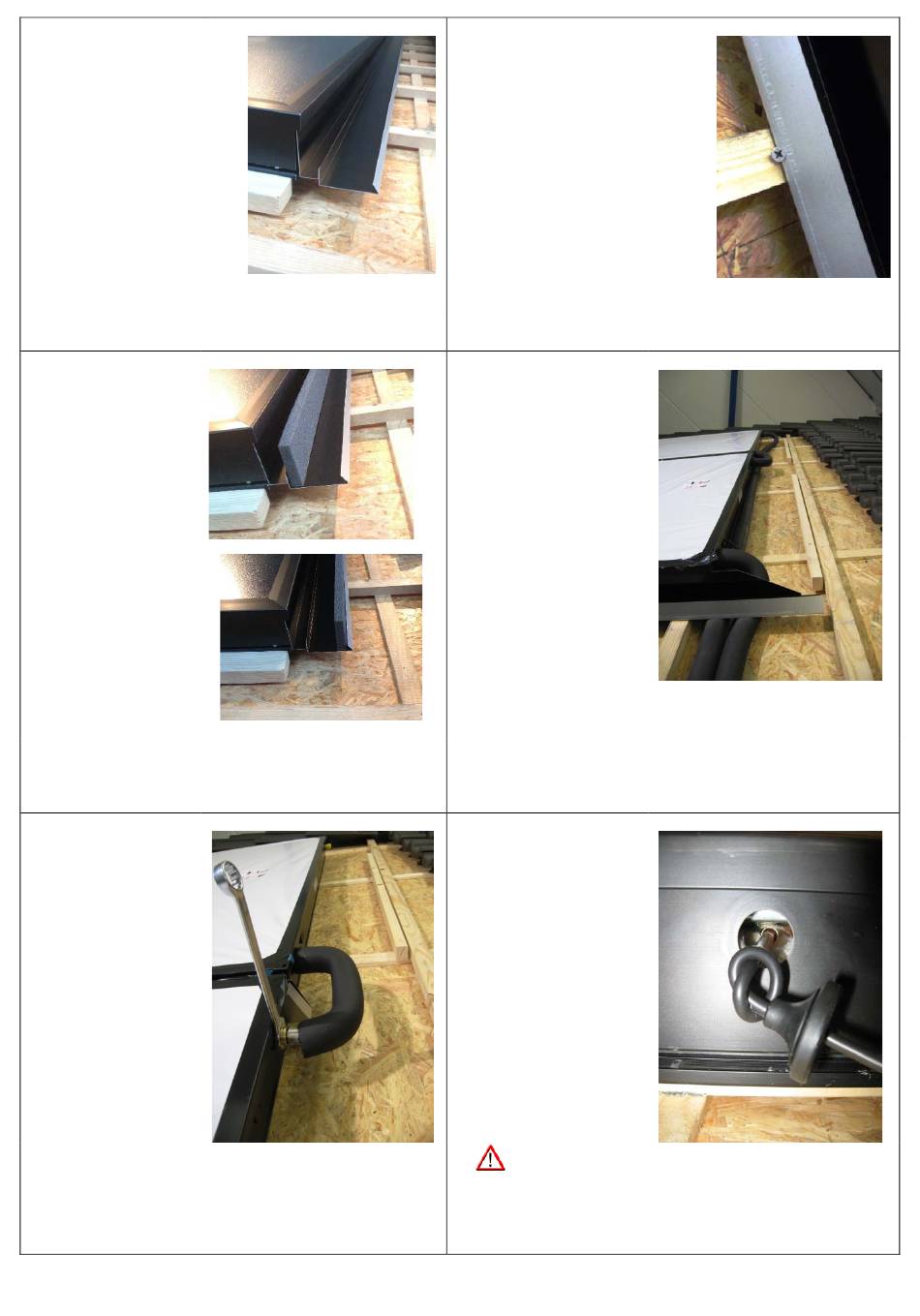

13) Klik de zijgoten
onder de omlijsting.
15) Plak de foam-strip
op de zijgoten.
Dakpan type
"sneldekker" kan
veelal de binnenste
verheuling worden
gekozen. Overige
types de buitenste.
Bekijk in het werk hoe
het u het beste uitkomt
voor een goede
afwatering.
Let op: de plaats van de foam strip hangt af van de
soort dakpan die gebruikt wordt.
17) Sluit de collector-
leidingen aan op de
collector-
aansluitingen. Bij het
installeren van twee of
drie collectoren dienen
de collectoren door
gekoppeld te worden
(in serie).
Let op: gebruik altijd een contrasleutel bij de
montage van de leiding aan de collectoraansluiting
en buig vóór montage de RVS ribbelslang onder de
gewenste hoek
14) Fixeer de zijgoten
met RVS 5x35 schroeven
(1 per zijgoot)
Let op: Niet door de zijgoten schroeven
16) Bepaal de plaats
voor de doorvoeren van
de collector-leidingen en
boor twee gaten ∅ 40
mm door het
dakbeschot.
Let op: flexibele ribbelslangen kunnen onder de
dakpannen gevoerd worden. De dakdoorvoer kan
hierdoor buiten de bovengoot komen.
18) Voer de
temperatuursensor door
de rubberen afdichter,
leg een knoop in de
draad achter de
afdichter. Schuif de
sensor in het koperen
voelerbuisje en druk de
rubberen afdichter goed
aan
Let op: sluit de temperatuursensor aan op de
warme uitstromende leiding van de collector
13
