Afmetingen opdak-montage Solarcollector
Verticale plaatsing SolarCollector
1 collector
1. Hoogte
2099 mm
2. Breedte
1183 mm
Horizontale plaatsing SolarCollector
1 collector
1. Hoogte
1163 mm
2. Breedte
2119 mm
*uitgaande dat collectoren naast elkaar geplaatst worden
Verticale plaatsing SolarCollector
1 collector
1.
Hoogte
1630 mm
2.
Breedte
990 mm
Horizontale plaatsing SolarCollector
1 collector
1. Hoogte
970 mm
2. Breedte
1650 mm
*uitgaande dat collectoren naast elkaar geplaatst worden.
II
2
2
1,6m
en 2,5 m
II
2
2,5 m

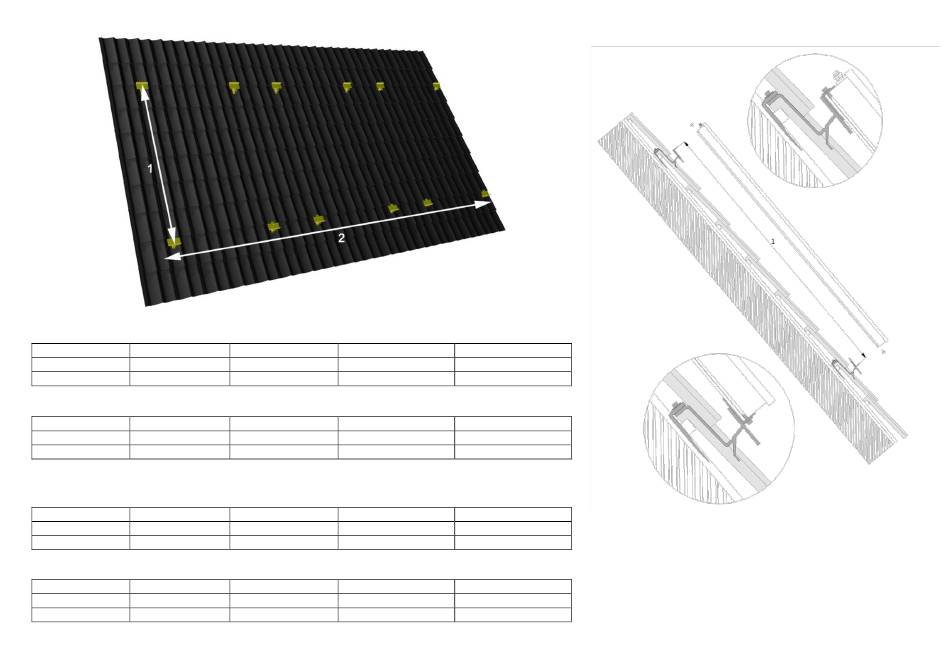

Figuur 3 Overzicht afmetingen
2 collectoren
3 collectoren
2099 mm
2099 mm
2366 mm
3549 mm
II
2
2,5 m
*
2 collectoren
3 collectoren
1163 mm
1163 mm
4388 mm
6657 mm
II
2
1,6 m
2 collectoren
3 collectoren
1630 mm
1630 mm
1980 mm
2970 mm
II
2
1,6 m
*
2 collectoren
3 collectoren
970 mm
970 mm
3450 mm
5250 mm
4 collectoren
2099 mm
4732 mm
4 collectoren
1163 mm
8926 mm
4 collectoren
1630 mm
3960 mm
4 collectoren
970 mm
7050 mm
18
