ONDERHOUD VAN DE MAAIMACHINE
Grasgeleider, achter
WAARSCHUWING:
Onjuist
onderhoud,
ongeschikte reserveonderdelen of verwijdering of aanpassing
van de achterste grasgeleider kan ernstig en dodelijk letsel tot
gevolg hebben.
Verwijder het maaisel na het maaien onmiddellijk uit de achterste
grasgeleider en controleer deze op tekenen van beschadiging.

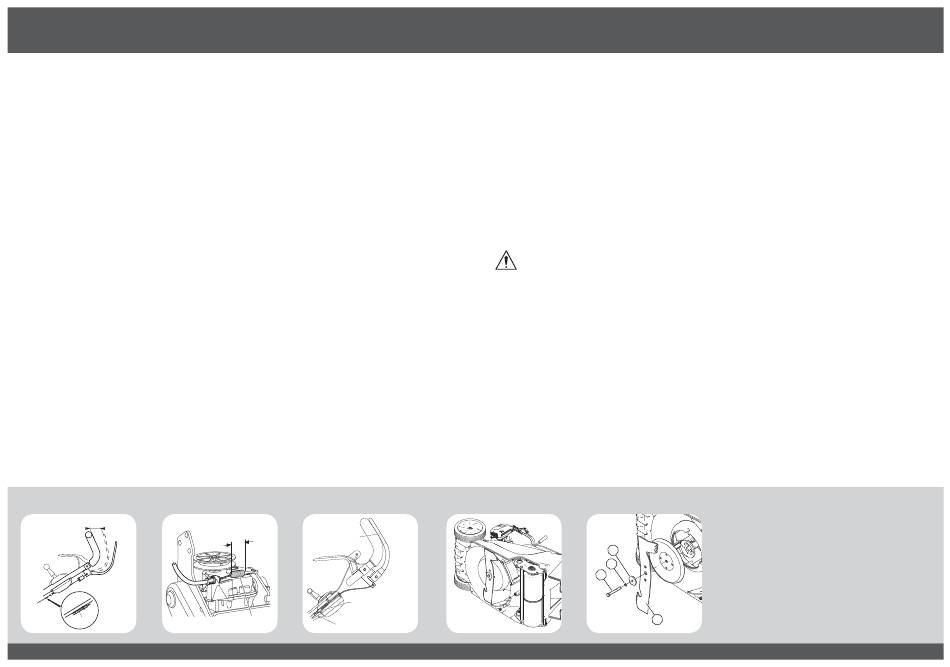

Afstelling van de koppelingskabel
Zodra de gebruiker voelt dat de machine vermogen verliest, dient u
het volgende te controleren.
•
Zet de motor af.
•
Trek de machine naar achteren en druk tegelijk de
koppelingsbeugel
geleidelijk
in
vergrendeld worden. Op dit moment moet de afstand tussen de
koppelingsbeugel en de duwboom 60 mm zijn.
•
Als de afstand tussen de koppelingsbeugel en de duwboom
minder dan 60 mm is, stel dan de aangrijpstand af met de
zwarte plastic kabelafstelschroef om weer een tussenafstand
van 60 mm te verkrijgen.
(Zie fi g. 25)
•
Onthoud dat deze afstelling tijdelijk is; laat bij de eerstvolgende
gelegenheid onderhoud uitvoeren om zeker te zijn dat de veer
van de koppelingskabel die bevestigd is aan de koppeling van de
tandwielkast juist afgesteld is. Gebruik voor deze afstelling de
metalen stelschroef aan de bediening met de terugstelinrichting
Fig. 25
Fig. 26
60 mm
1
van de plastic stelschroef volledig ingedraaid. Als de veer
afgesteld is, draait u de binnenste borgmoer vast om de
gebruik
van
afstelling te borgen.
(Zie fi g. 26 & 27)
Smering
Smeer de wielen, draaipunten en overbrengingsmechanismen om de
25 bedrijfsuren met motorolie.
Smeer een normaal smeermiddel van goede kwaliteit op de
binnenkabels van de bediening bij de punten waar zij de buitenkabel
ingaan en verlaten.
Maaimes verwijderen
tot
de
achterrollen
Om letsel te voorkomen, is het raadzaam hulp te vragen voordat u de
maaimachine op een kant wilt zetten.
Laat de motor lopen totdat de brandstoftank leeg is en de motor
afslaat. Maak de bougiekabel los en laat de motor afkoelen. Kantel
de maaimachine op de zijkant met het luchtfi lter naar boven.
(Zie fi g. 28)
Kennis te nemen van het mes voor gebruik wordt.
Pak het uiteinde van het maaimes (1) stevig beet met een dikke
handschoen en draai de bout (1), de veerring (2) en het afstandsstuk
(3) waarmee het maaimes is bevestigd los met een 9/16" A/F sleutel.
(Zie fi g. 29)
Fig. 27
13mm
Clutch lever
extension
fully engaged
Tighten the inner
nut when the cable
spring is set.
Metal
Clutch spring
adjuster
Fig. 28
Fig. 29
3
2
1
15
Om ongevallen te voorkomen, mag u uitsluitend werkzaamheden
aan het maaimes verrichten als de bougiekabel is losgemaakt.
Het maaimes heeft scherpe randen. Draag ALTIJD stevige
werkhandschoenen om uw handen te beschermen als u
werkzaamheden aan het maaimes verricht. Beweeg gereedschap
NOOIT in de richting van de randen van het maaimes om te
voorkomen dat u letsel oploopt als het gereedschap uitschiet.
Gebruik ALTIJD originele Hayter onderdelen.
U dient de conditie van het maaimes en de bevestiging ervan
regelmatig te controleren op tekenen van slijtage of beschadiging.
Controleer of het maaimes niet verbogen of gescheurd is.
Een maaimes dat uit balans is, zal overmatig trillen en kan breken.
Gebruik NOOIT een mes dat niet in balans is.
Controleer regelmatig of de bevestigingsbout van het maaimes is
vastgezet met de gespecifi ceerde torsie van 54 N·m.
Vervang het maaimes om de 2 jaar of eerder als het sterk versleten
of beschadigd is.
