Karteren en geleiding
Weergave op het scherm
Geleidingspatronen
10 0
FM-750 Display Gebruikershandleiding

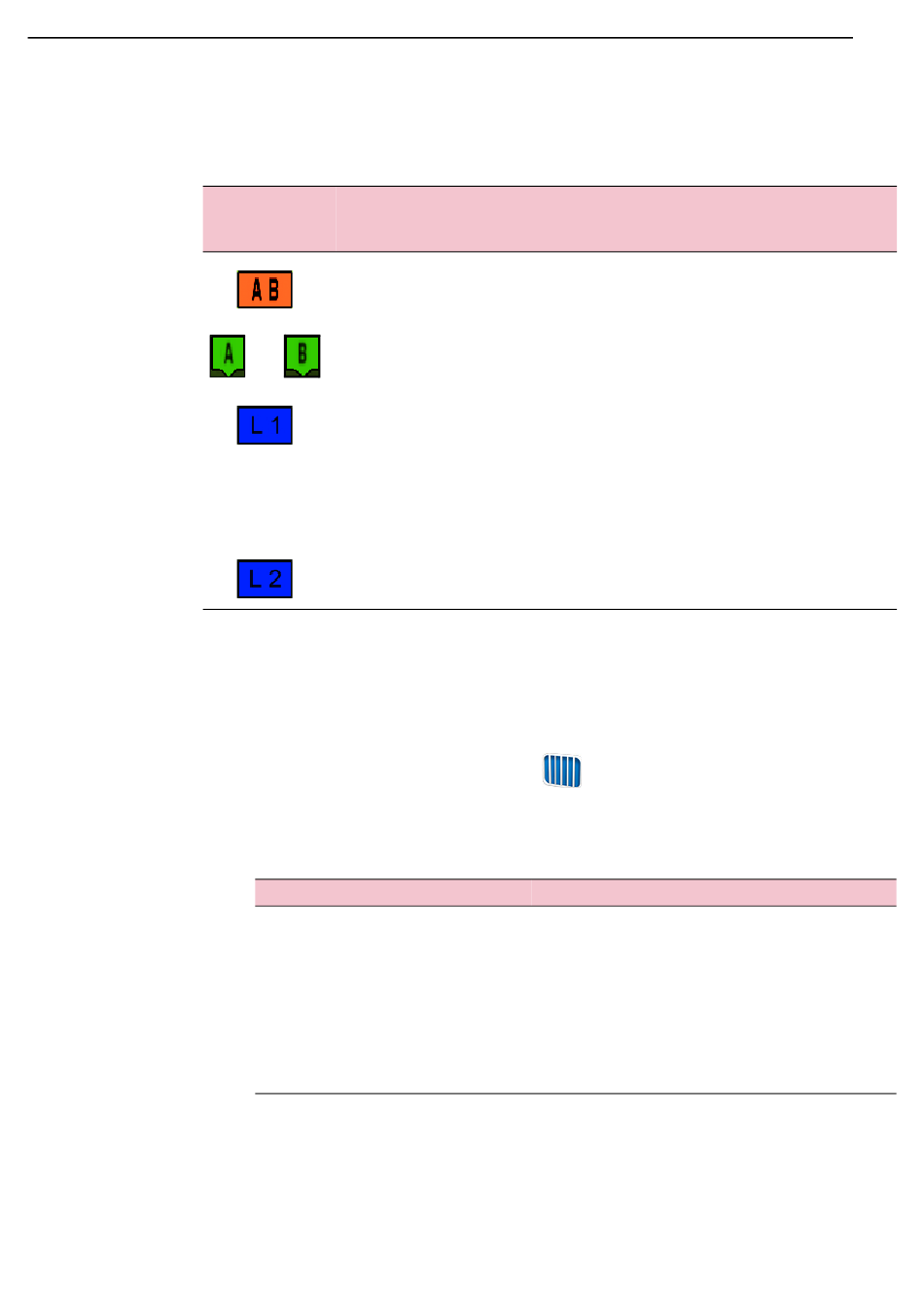

Als op het geleidingsscherm de 3D (op de lijn) weergave wordt getoond, worden de
geleidingslijnen gelabeld met de volgende symbolen:
Dit symbool/
deze
symbolen
de hoofdlijn die u hebt aangemaakt. De werkgangen worden op deze lijn
gebaseerd.
het A (begin) en B (eind) punt van de hoofdlijn.
de eerste gang links van de hoofdlijn, waarbij 'links' ten opzichte van de
richting waarin de hoofdlijn is getekend is, niet ten opzichte van de
huidige positie van het voertuig.
Let hierbij op het volgende:
•
De huidige werkgang en label zijn oranje.
•
Bij een Pivot patroon zijn de gangen genummerd naar buiten toe
vanuit het midden, niet vanaf de eerste werkgang.
de tweede lijn links van de hoofdlijn.
Kies een geleidingspatroon dat het mogelijk maakt een voor uw perceel geschikte
geleidingslijn te creëren:
1.
In het geleidingsscherm drukt u op
2.
In het scherm Maak nieuw perceel drukt u op
3.
Selecteer het patroon dat u wilt gebruiken:
Patroon
Rechte AB
A+ lijn
Identieke curve
Aanpassende curve
Pivot
Kopakker
FreeForm
wordt/worden gekoppeld aan ...
en daarna op
Patroontype
Voor uitleg, zie ...
pag. 101
pag. 101
pag. 102
pag. 102
pag. 104
pag. 104
pag. 105
.
Maak nieuw perceel
.
