INFORMATIE
Vergeet NIET de veiligheidsthermostaat na montage te
configureren. Zonder configuratie zal de binnenunit het
contact van de veiligheidsthermostaat negeren.
INFORMATIE
Het contact voor de voeding met voorkeur kWh-tarief is
aangesloten op dezelfde klemmen (X5M/3+4) als de
veiligheidsthermostaat. Het systeem kan alleen maar
OFWEL een voeding met voorkeur kWh-tarief OFWEL een
veiligheidsthermostaat hebben.
4.6
De installatie van de binnenunit
voltooien
4.6.1

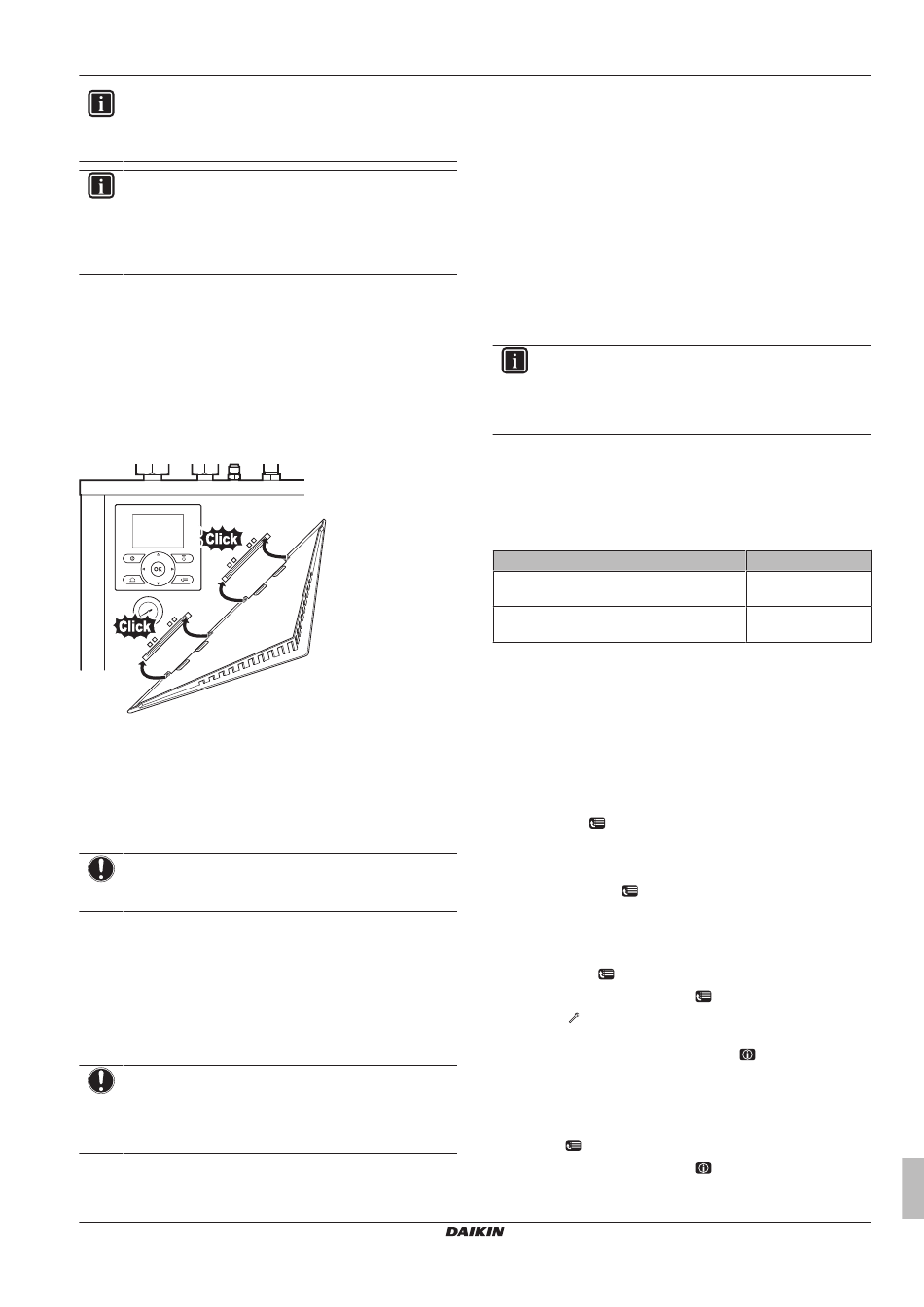

Het deksel van de gebruikersinterface op
de binnenunit bevestigen
1 Controleer of het frontpaneel van de binnenunit verwijderd
werd. Zie
"4.1.1 De binnenunit openen" op
2 Duw het deksel van de gebruikersinterface in de scharnieren.
3 Monteer het frontpaneel op de binnenunit.
4.6.2
De binnenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Plaats de bovenplaat terug.
3 Plaats het frontpaneel terug.
OPMERKING
Wanneer u het deksel van de binnenunit sluit, let op dat u
het aanhaalkoppel 4,1 N•m NIET overtreft.
5
Configuratie
5.1
Overzicht: Configuratie
Dit hoofdstuk beschrijft wat u moet doen en kennen om het systeem
na installatie ervan te configureren.
OPMERKING
De in dit hoofdstuk verschafte uitleg over het configureren
is SLECHTS een elementaire uitleg. Voor een meer
gedetailleerde uitleg en achtergrondinformatie, zie de
uitgebreide handleiding voor de installateur.
EHVH/X04~16S18CB + EHVH/X08~16S26CB
Daikin Altherma - Lage-temperatuur-Split
4P384971-1D – 2017.04
Waarom
Indien u het systeem NIET correct configureert, kan het zijn dat het
NIET als verwacht werkt. De configuratie heeft invloed op de
volgende zaken:
▪ De berekeningen van de software
▪ Wat u op de gebruikersinterface kunt zien en doen
Hoe
U kunt het systeem via de gebruikersinterface configureren.
▪ Eerste maal – Snelle wizard. Wanneer u de gebruikersinterface
(via de binnenunit) voor de eerste maal AAN-zet, start een snelle
wizard om u te helpen het systeem te configureren.
▪ Nadien. Indien nodig kunt u later nog zaken van de configuratie
wijzigen.
pagina 5.
Toegang tot de instellingen – Legende voor tabellen
U
hebt
installateurinstellingen. Beide manieren geven echter GEEN toegang
tot alle instellingen. Indien dit het geval is, staat N.v.t. (Niet van
toepassing) in de betreffende kolommen van de tabellen in dit
hoofdstuk.
Instellingen bereiken via de verwijzing in de
menustructuur.
Instellingen bereiken via de code in de
overzichtsinstellingen.
Zie ook:
▪
"De installateurinstellingen weergeven" op pagina 13
▪
"5.3
pagina 19
5.1.1
De installateurinstellingen weergeven
1 Stel het gebruikertoegangsniveau in op Installateur.
2 Ga naar [A]:
De overzichtinstellingen weergeven
1 Stel het gebruikertoegangsniveau in op Installateur.
2 Ga naar [A.8]:
Het gebruikertoegangsniveau instellen op Installateur
1 Stel het gebruikertoegangsniveau in op Gev. eindgebrkr.
2 Ga naar [6.4]:
3 Druk langer dan 4 seconden op
4 Als u gedurende meer dan 1 uur NIET op een knop drukt of
Het gebruikertoegangsniveau instellen op Gevorderde
eindgebruiker
1 Ga naar het hoofdmenu of naar een van zijn onderliggende
2 Druk langer dan 4 seconden op
INFORMATIE
Wanneer de installateurinstellingen gewijzigd worden, zal
de gebruikersinterface een bevestiging vragen. Na deze
bevestiging zal het scherm zich kort UITzetten en zal
"Bezig" gedurende enkele seconden verschijnen.
op
twee
verschillende
Manier
Menustructuur:
Overzicht
De meest gebruikte commando's bereiken
> Installateurinstellingen.
> Installateurinstellingen > Overzicht
instellingen.
> Informatie > Gebruikertoegangsniveau.
Gevolg:
verschijnt op de startpagina's.
opnieuw langer dan 4 seconden op
installateurtoegangsniveau terug over naar Eindgebruiker.
menu's:
.
5 Configuratie
manieren
toegang
tot
de
Kolom in tabellen
#
Code
installateurinstellingen"
op
.
drukt, schakelt het
.
Installatiehandleiding
13
