4 Installatie
4.5.2
De elektrische bekabeling op de
binnenunit aansluiten
1 Om de binnenunit te openen, zie
openen" op pagina 5
en
"4.1.2 Het deksel van de schakelkast
van de binnenunit openen" op

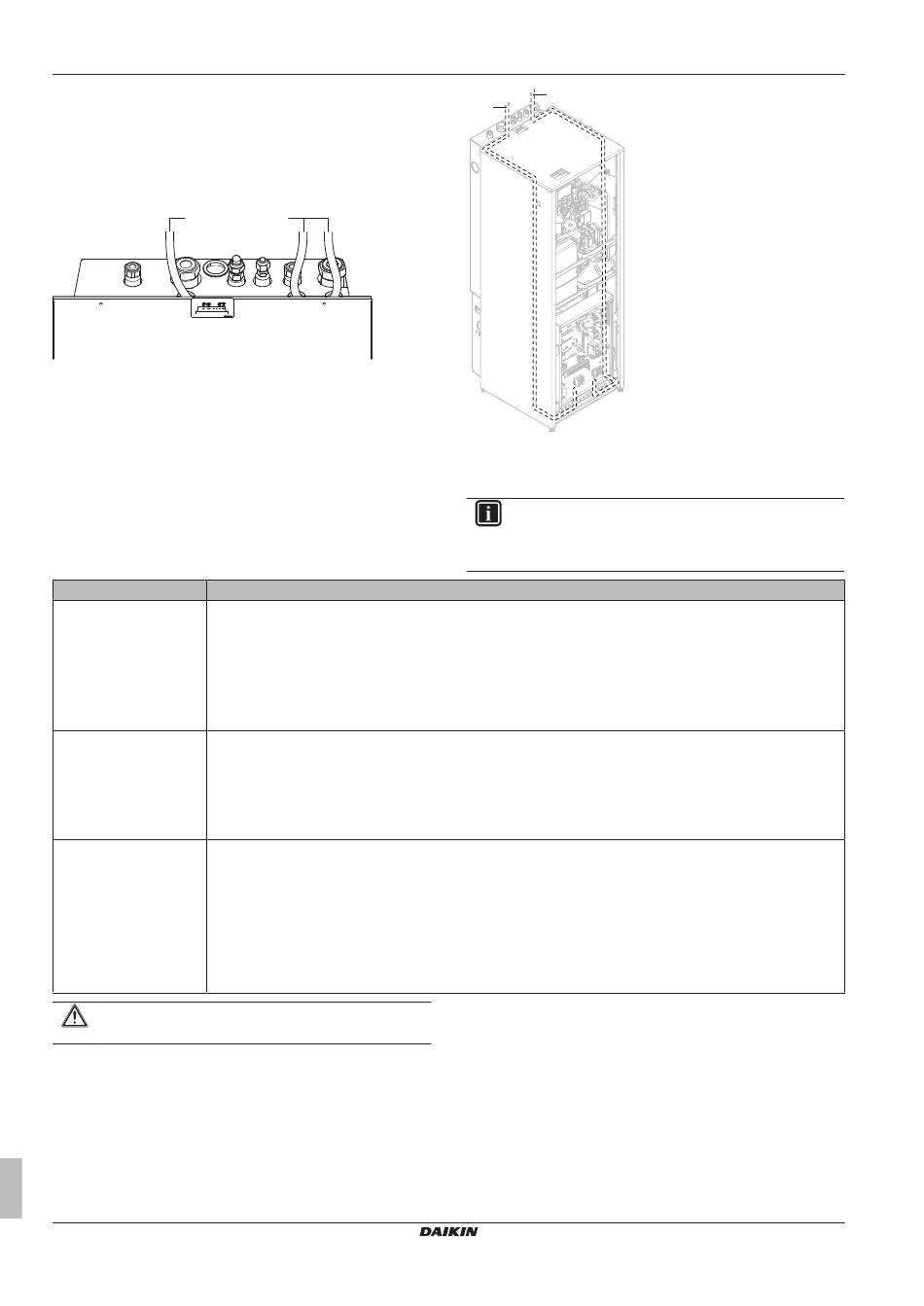

2 De bedrading moet langs boven in de unit geleid worden:
a
3 De bedrading moet in de unit de volgende tracés volgen:
Tracés
Mogelijke kabels (afhankelijk van het type unit en de geïnstalleerde opties)
a
▪ Contact voorkeurvoeding
Lage spanning
▪ Gebruikersinterface
▪ Digitale ingangen voor het energieverbruik (ter plaatse te voorzien)
▪ Buitenomgevingstemperatuursensor (optie)
▪ Binnenomgevingstemperatuursensor (optie)
▪ Elektrische meters (ter plaatse te voorzien)
b
▪ Doorverbindingskabel
Elektrische voeding voor
▪ Elektrische voeding met normaal kWh-tarief
hoge spanning
▪ Elektrische voeding met voorkeur kWh-tarief
▪ Elektrische voeding voor back-upverwarming
▪ Elektrische voeding voor de bodemplaatverwarming (optie)
c
▪ Warmtepompconvector (optie)
Controlesignaal voor hoge
▪ Kamerthermostaat (optie)
spanning
▪ Afsluiter (ter plaatse te voorzien)
▪ Pomp voor warm tapwater (ter plaatse te voorzien)
▪ Alarmuitgang
▪ Omschakeling naar externe warmtebronregeling
▪ Bediening ruimtekoeling/verwarming
VOORZICHTIG
Duw of leg GEEN overtollige kabellengte in de unit.
4.5.3
De hoofdvoeding aansluiten
1 Sluit de hoofdvoeding aan.
Voor een voeding met normaal kWh-tarief
Installatiehandleiding
8
"4.1.1 De binnenunit
pagina 6.
b+c
b+c
a
4 Bevestig
de
kabel
kabelbinderbevestigingen, zodat de kabels gespannen liggen
en NIET in contact komen met de leidingen of scherpe randen.
INFORMATIE
De schakelkast kan gekanteld worden om aan de
temperatuursensor voor het warm tapwater te kunnen. De
schakelkast mag NIET van de unit verwijderd worden.
EHVH/X04~16S18CB + EHVH/X08~16S26CB
Daikin Altherma - Lage-temperatuur-Split
met
kabelbinders
op
4P384971-1C – 2016.02
de
