Het hefpedaal van de
werktuigenbalk monteren
Benodigde onderdelen voor deze stap:
1
Hefboom
1
Bout (5/16" x 2")
3
Borgmoer (5/16")
1
Draailip
1
Koppeling werktuigenbalk
1
Slotbout (⅜" x 1¼")
1
Afstandsstuk
1
Ring (1")
1
Borgmoer (⅜")
1
Pedaalhefboom
2
Borgring
1
Ring (⅞")
1
Bout (5/16" x 1")
1
Excentrische bout
Procedure
1.
Schuif de stang van de hefboom in het
linkeruiteinde van de draaibuis en bevestig met
een bout (5/16" x 2") en een borgmoer (5/16")
door de draaibuis
Opmerking:
Mogelijk moet u de bout door de
draaibuis en de hefboom draaien.
(Figuur
13).
1. Hefboom
2. Draaibuis
2.
Monteer het middelste gat van de draailip losjes
op de draaibeugel van de werktuigenbalk met
een bout (5/16" x 1") en een borgmoer (5/16")
(Figuur
14).
1. Draailip
2. Draaibeugel
3. Werktuigenbalk
3.
Schuif het uiteinde van de koppeling van de
werktuigenbalk over de korte stang van de
pedaalhefboom. Bevestig met een borgring
(Figuur
15).
8

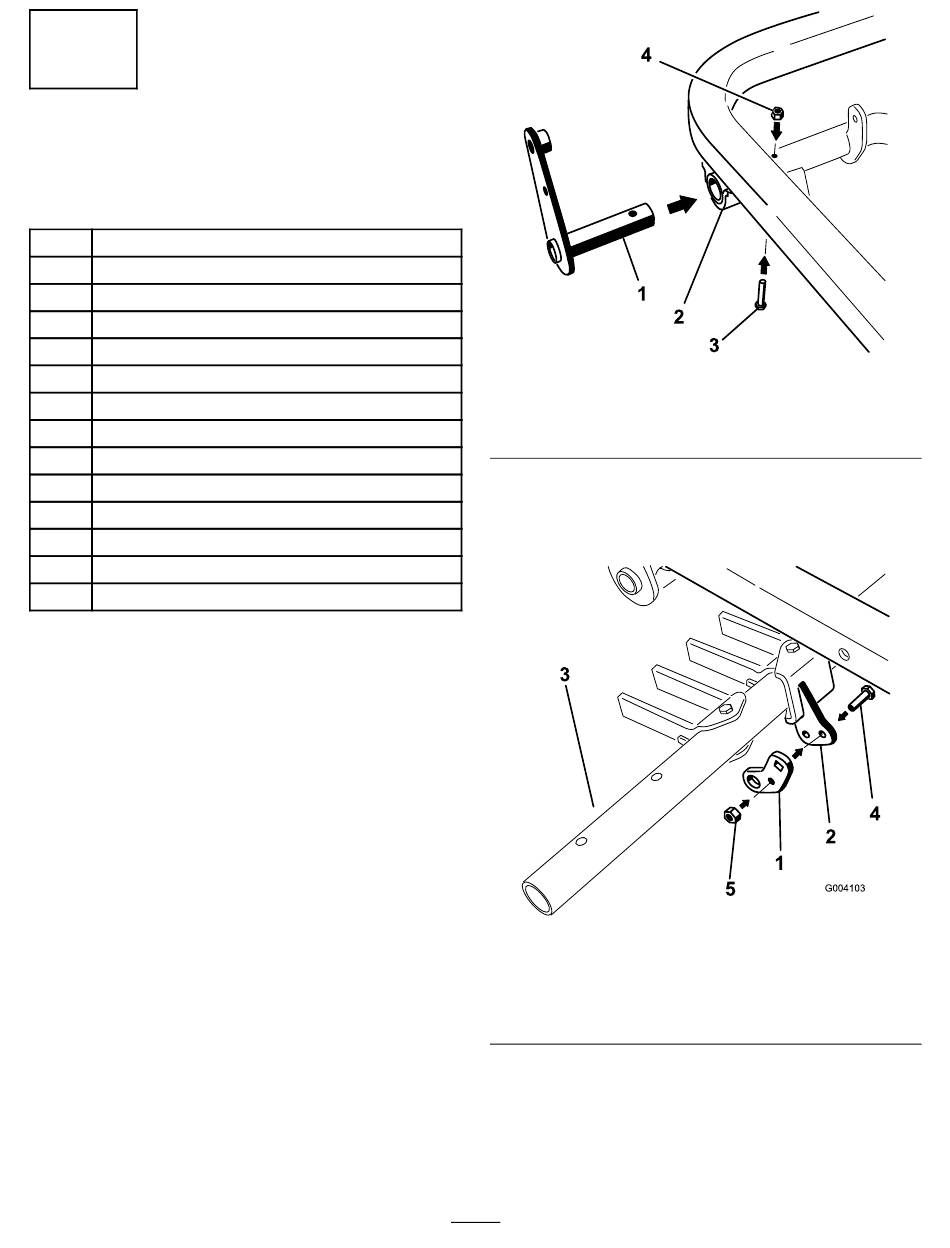

Figuur 13
3. Bout (5/16" x 2")
4. Borgmoer (5/16")
Figuur 14
4. Bout (5/16" x 1")
5. Borgmoer (5/16")
g345309
g004103
