EUROLIVE B212A/B215A
2.
Bedieningselementen
en aansluitingen

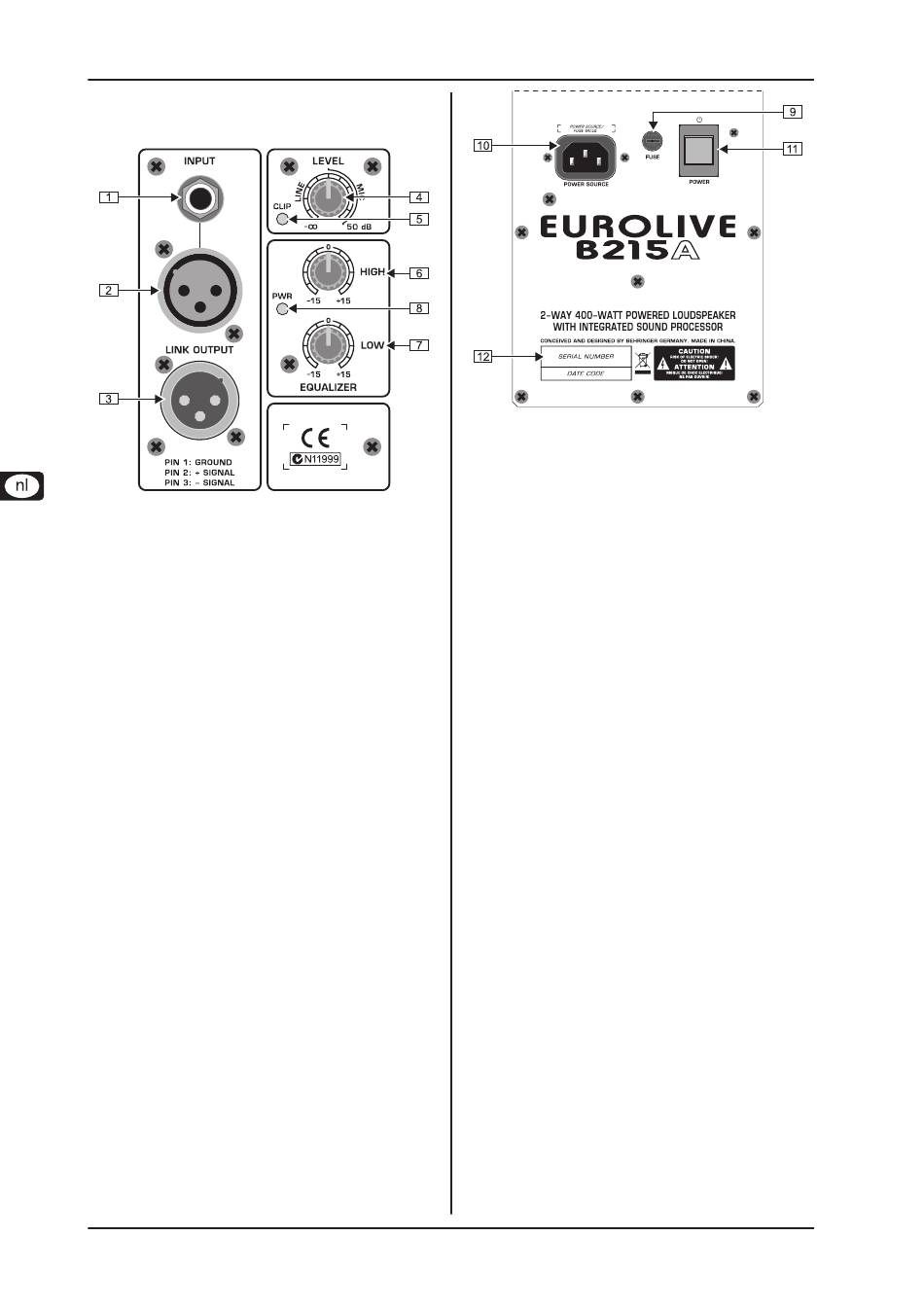

Afb. 2.1:
Bedieningselementen en aansluitingen
(B212A en B215A)
{1} Deze 6,3 mm stereostekkerbus dient voor de aansluiting
van een signaalbron met stekkeruitgang.
{2} De XLR-bus is een symmetrische ingang voor signaalbron-
nen met een XLR-uitgang.
Gebruik altijd of alleen XLR- of de stekkeringang en pas
+
met de LEVEL- regelaar {4} de ingangsgevoeligheid aan.
Gebruik echter nooit beide ingangen tegelijkertijd!
{3} De LINK OUTPUT-uitgang is direct met de ingangen van
de B212A/B215A verbonden en geeft het onveranderde
ingangssignaal door. Zo kunt u het signaal naar de ingang
van een ander apparaat (bijv. een tweede B212A/B215A)
doorlussen.
{4} Met de LEVEL-regelaar bepaalt u het volume van de LINE- of
MIC-signaal. Het wat niveau betreft sterkere LINE-signaal
wordt in de linker helft van het regelbereik afgezwakt en het
wat niveau betreft zwakkere MIC-signaal in de rechter helft
wordt versterkt.
{5} Bij een oversturing van het signaal is de CLIP-LED verlicht.
Reduceer het volume met de LEVEL-regelaar, tot de CLIP-
LED niet of slechts nog bij signaalpieken verlicht is.
+
We willen u erop wijzen, dat sterke volumes het gehoor
beschadigen en/of koptelefoon of luidspreker kunnen
beschadigen. Draai de LEVEL-regelaar zo ver mogelijk
naar links, voor u het apparaat inschakelt. Let steeds
op een passend volume.
{6} Met de HIGH-regelaar regelt u de hoogte.
{7} Met de LOW-regelaar kunt u aan de klank bassen
toevoegen.
{8} Wordt de luidspreker in gebruik genomen, dan is de PWR-
LED verlicht.
4
Afb. 2.2:
{9} Bij de ZEKERINGHOUDER van de B212A/B215A kan de ze-
kering worden omgewisseld. Als er een zekering vervangen
wordt, dient men absoluut hetzelfde type te gebruiken. Houd
rekening met de specificaties, die in Hoofdstuk 5 "Technische
gegevens" staan vermeld.
(10) Het apparaat wordt via de IEC-apparaatbus op het stroom-
net aangesloten. Een geschikt netkabel zit bij de levering
inbegrepen. Om bromgeluiden te vermijden moet u zowel
de luidsprekerbox als ook het mengpaneel op dezelfde
stroombron aansluiten.
(11) Met de POWER-schakelaar schakelt u de B212A/B215A
in.
Let op, de POWER-schakelaar schakelt de stroomvoor-
+
ziening van het apparaat bij het uitzetten niet volledig
uit. Trek de hoofdsnoerstekker of de koppelkabel van
het toestel om het apparaat van het net te scheiden. Zorg
tijdens de installatie van het product dat de stekker of
koppelkabel van het toestel bedrijfsklaar is. Indien u het
apparaat gedurende langere tijd niet gebruikt, haal dan
de netstekker uit het stopcontact.
(12) SERIENUMMER
Bedieningselementen en aansluitingen
Bedieningselementen en aansluitingen
(B212A en B215A)
