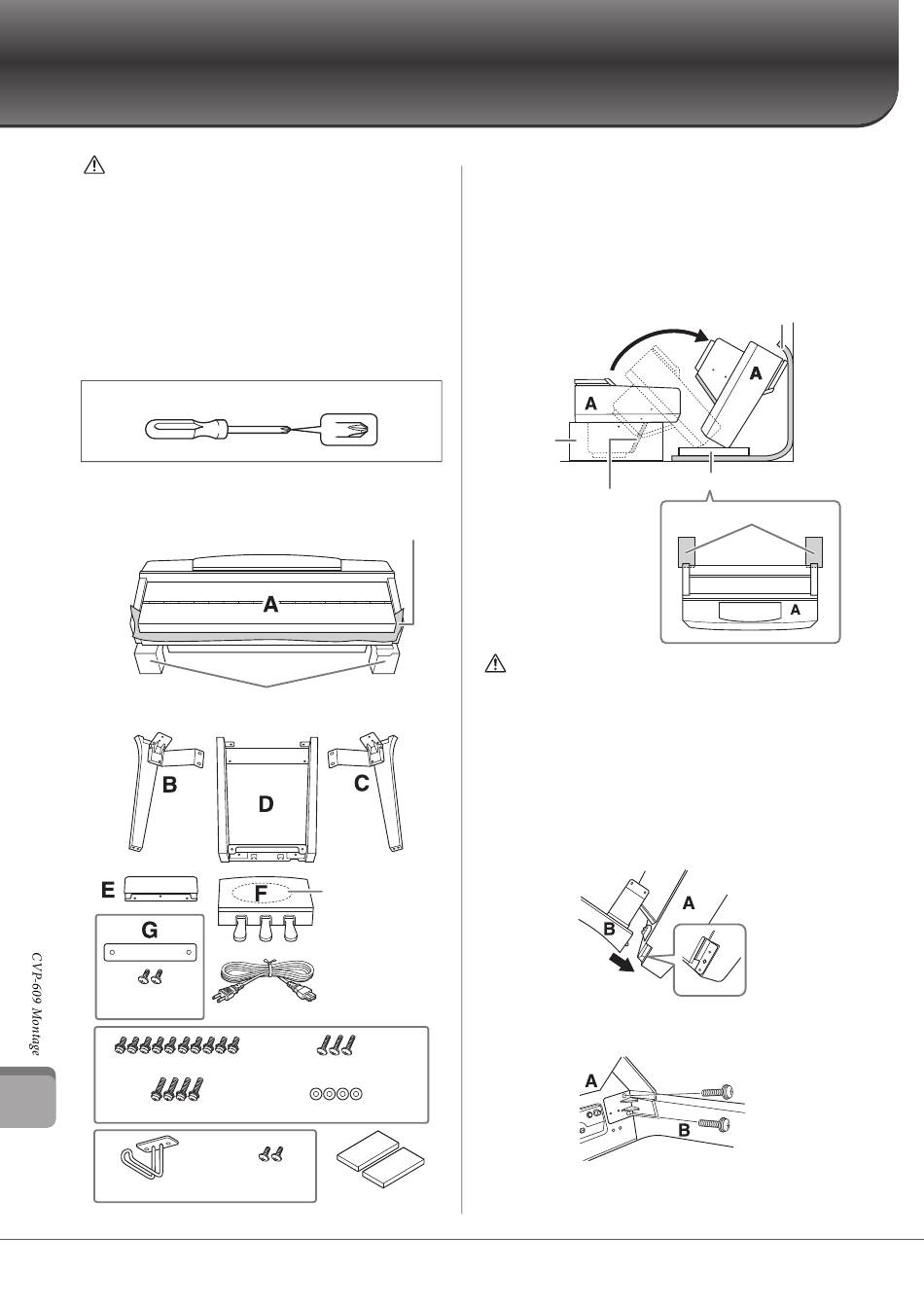

CVP-609 Montage
VOORZICHTIG
• Monteer het instrument op een harde vlakke vloer met voldoende
ruimte.
• Let erop dat u geen onderdelen door elkaar haalt en plaats alle
onderdelen in de juiste richting. Houd bij de montage van het
instrument de onderstaande volgorde aan.
• De montage moet door minstens twee personen worden uitgevoerd.
• Gebruik alleen de meegeleverde schroeven van de gespecificeerde
grootte. Gebruik geen andere schroeven. Gebruik van onjuiste
schroeven kan schade of defecten aan het product tot gevolg
hebben.
• Zorg dat alle schroeven zijn aangedraaid als de montage is voltooid.
• Voer voor demontage van het instrument de montagestappen
in omgekeerde volgorde uit.
Houd een kruiskopschroevendraaier (+) van de juiste grootte gereed.
Pak alle delen van het pakket uit en controleer of alle onderdelen
aanwezig zijn.
Druk de klavierklep dicht om te voorkomen dat deze per ongeluk open
gaat tijdens de montage en zorg ervoor dat de vellen (aangegeven) op
hun plaats blijven.
Plaats om schade aan de luidsprekerkast aan de onderkant van eenheid
A te voorkomen, eenheid A op de piepschuimen beschermblokken.
Zorg ook dat de blokken de luidsprekerkast niet raken.
2 schroeven van
4 x 10 mm voor de klep
10 korte schroeven van 5 x 18 mm
4 lange schroeven van 5 x 30 mm
Ophangbeugel voor de hoofdtelefoon
96
CVP-609/605 Gebruikershandleiding
Bevat opgerolde
pedaalkabel.
De pedalen zijn bedekt
met een kunststof
bedekking bij levering
vanaf de fabriek.
Verwijder de bedekking
van het demperpedaal
voor optimaal gebruik
van het GP Responsive
Netsnoer
Damper Pedal-effect.
3 dunne schroeven van 4 x 20 mm
4 ringen
4 x 10 mm
dunne schroeven (2)
2 beschermingsopvulsels
1
Laat A tegen de muur leunen,
zoals weergegeven.
1 Spreid een groot zacht kleed, zoals een deken, uit over
de vloer en voor de muur om beschadiging te voorkomen.
2 Laat A met de klavierklep gesloten en het klavier naar
beneden gericht, tegen de muur rusten.
2
Piepschuimen
bescherm-
blokken
LET OP
Raak het luidsprekerdoek
niet aan. Dit kan de
luidsprekers aan de
binnenkant beschadigen.
VOORZICHTIG
• Let erop dat uw vingers niet beklemd raken.
LET OP
• Het bovenste gedeelte van de muziekstandaard zit niet vast.
Ondersteun de muziekstandaard zodanig met uw hand dat
deze niet kan vallen.
• Plaats het hoofdgedeelte niet ondersteboven of met de achterkant
naar beneden gericht.
2
Bevestig B en C aan A.
1 Lijn B en A zo uit dat het uitsteeksel in de opening past.
2 Zet B vast op de onderkant van A met twee lange schroeven
(5 x 30 mm).
Bevestig de onderdelen door B op A te drukken zodat
de twee goed aan elkaar vast zitten.
Groot zacht kleed
1
Beschermingsopvulsels
Beschermingsopvulsels
